6. IH1 控制器的运用 INS-IH1-4.0S
144 IH1 使用说明书

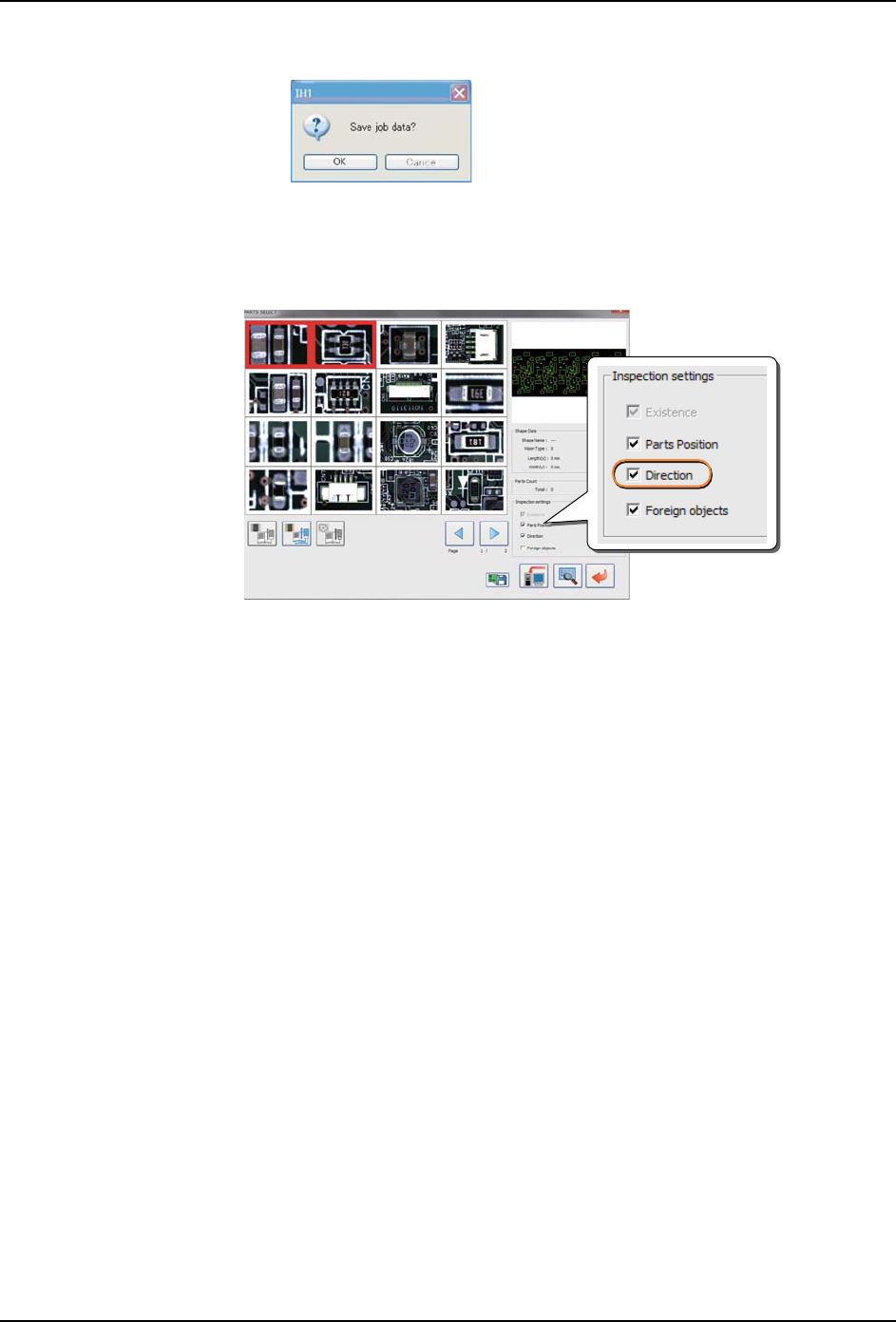

4. 显示出保存的确认画面。请选择 [OK]。
5. 请按下 [ 返回 ] 键。返回主画面。
方向检查的设定到此为止。在运转之前，请确认在部品选择画面上属否选择了方向检查的项
目。
01NST-1242E
01NST-1560Ec
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 145
6.2 生产开始后的操作
如果完成了贴装电路板的示教为止的设定，IH1 控制器就变得能够进行电路板检查。
根据电路板检查，即使只有 1 处 NG 判定，在 IH1 控制器的画面上也会显示错误列表。请确
认影像，进行 OK 或 NG 的判定。
备注 )画面的详细内容请参照
" 5.3
关于 IH1 控制器的操作画面
"
。
完成所有的错误确认后，请返回到主画面。操作者判断为 OK 电路板时，将电路板送出到后
工序。判断为 NG 电路板时，请参照 "7. 进行修复作业 "。
备注 )请选择列表，按下 [ 详细显示 ] 按钮后，就会放大影像变得能够确认。

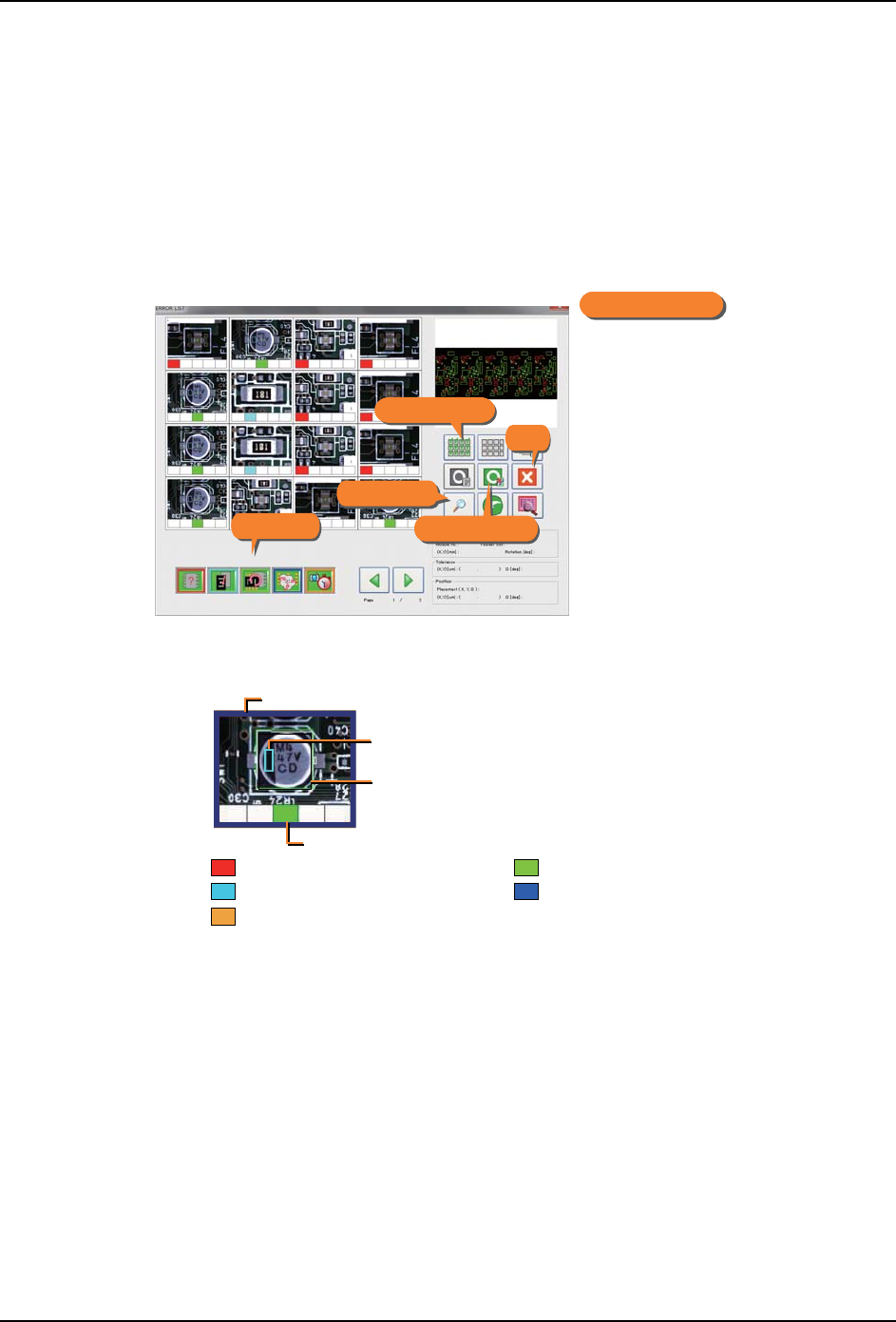

6.2.1 在元件有无检查中发生错误后
请确认有红色标记的列表画面。
经过操作者的确认也被判断为元件没有被贴装的时候
a. 是 NG 电路板。请选择列表，按下 [NG] 按钮。
备注 )因某种原因，需要将 NG 电路板从后工序取出时，请按下 [OK 按钮 （无示教）]。
经过操作者的确认被判断为元件被贴装着的时候
a. 是 [ 虚报 ]。请选择列表，按下 [OK （有示教）] 按钮。作为贴装电路板示教数据被
注册。
b. 由此，元件有无检查中的虚报发生频率会下降。
备注 )因某种原因，不想作为作为贴装电路板示教数据进行注册时，请按下 [OK（无示教）]。
01NST-1247Sb
OK˄᮴⼎ᬭ˅
OK˄᳝⼎ᬭ
1*
Ẕᶹ೒ᷛ
Ẕᶹ೒ᷛ
䆺㒚ᰒ⼎
৘೒ᷛ㸼⼎Ẕᶹⱘ乍ⳂDŽ
㹿ᣝϟ೒ᷛⱘẔᶹ乍Ⳃ㹿ᰒ⼎
೼䫭䇃߫㸼ݙDŽ
˄咬䅸ᰃ㹿ܼ䚼ᣝϟⱘ⢊ᗕDŽ˅
01NST-1158Sb
㹿䗝ᢽⱘ߫㸼ҹ㪱㡆Ḛ㹿ᰒ⼎DŽ
ҹⱑḚᰒ⼎Ẕᶹᯊ䆚߿ߎܗӊⱘԡ㕂DŽ
ҹ৘⾡买㡆㸼⼎೼ԩ⾡ẔᶹЁথ⫳䫭䇃DŽ
㓓㡆˖ᮍ৥Ẕᶹ
⌙㪱㡆˖ܗӊԡ㕂Ẕᶹ
㑶㡆˖ܗӊ᳝᮴Ẕᶹ
㪱㡆˖ᓖ⠽Ẕᶹ
ҹ⌙㪱㡆Ḛᰒ⼎ᮍ৥ẔᶹऎඳDŽ
󰜮㡆˖䍙ᯊ
6. IH1 控制器的运用 INS-IH1-4.0S
146 IH1 使用说明书
6.2.2 在元件位置检查中发生错误后
经过操作者的确认也被判断为元件偏移的时候
a. 是 NG 电路板。请选择列表，按下 [NG] 按钮。
备注 )因某种原因，需要将 NG 电路板从后工序取出时，请按下 [OK （无示教）]。
经过操作者的确认被判断为不存在元件偏移的时候
a. 是 [ 虚报 ]。请在选择了列表的状态下按下 [OK （无示教）] 按钮。
备注 )在元件位置检查中，因为不存在示教数据，所以不能进行示教。
b. 反复数块的电路板检查，如果频繁发生虚报，请编辑检查 Job 数据。
6.2.3 在方向检查中发生错误后
请确认有红色标记的列表画面。
经过操作者的确认也被判断为元件的方向错误的时候
a. 是 NG 电路板。请在选择了列表的状态下按下 [NG] 按钮。
备注 )因某种原因，需要将 NG 电路板从后工序取出时，请按下 [OK （无示教）]。
经过操作者的确认被判断为元件的方向正确的时候
a. 是 [ 虚报 ]。请在选择了列表的状态下按下 [OK （无示教）] 按钮。
备注 )在方向检查中，因为不存在示教数据，所以不能进行示教。
b. 反复数块的电路板检查，如果频繁发生虚报，请编辑检查 Job 数据。
6.2.4 在异物检查中发生错误后
请确认有红色标记的列表画面。
经过操作者的确认也被判断为有异物的时候
a. 是 NG 电路板。请在选择了列表的状态下按下 [NG] 按钮。
备注 )因某种原因，需要将 NG 电路板从后工序取出时，请按下 [OK 按钮 （无示教）]。
经过操作者的确认没有异物的时候
a. 是 [ 虚报 ]。请在选择了列表的状态下按下 [OK 按钮 （无示教）] 按钮。
备注 )如果选择了 [OK （有示教）]，则发生虚报的区域将不再是异物检查的对象。
备注 )如果将各电路板上不同的刻印等位置设定为检查区域后，就会频繁发生虚报。这时，
请在数据编辑画面上将该部分从检查区域中除去。
