3. 安装和设定 INS-IH1-4.0S
46 IH1 使用说明书
3.4.6 检查结果的显示方法的相关设定
将 IH Client 设置在 IH 附近进行作业时，设定是否将被 IH1 控制器判定为错误的元件自动
显示在 IH Client 中。
1. 请启动 IH Client。
2. 选择 [Options]-[Settings] 菜单。显示以下的 [Settings] 对话框。
3. 请对照生产线构成和 IH Client 的运用，进行 [Automatically display inspection
results] 组合框内的设定。
4. 请点击 [OK] 按钮。对话框被关闭，完成 IH 对应的设定。
5. 请暂时结束 IH Client，然后重新启动，使设定变成有效。
自动显示检查结
果
将 IH1 控制器中被判定为错误的元件影像显示在 IH Client 时，请选
择复选框。
选择了该项目后，就能够设定 “*1” 的项目。
端口号码 *1 以半角数字输入与 IH Server 进行通信的端口号码。通常不需要变
更。必填项目。
注意 ) 端口号码的默认值是 “52502”。如果变更了该数值，IH
Server 的端口号码也请变更为相同值。关于 IH Server 的设
定，请参照 「3.3.5 变更端口号码」。
IH Server IP
地址 *1
以半角数字输入安装了 IH Server 的电脑的 IP 地址。必填项目。
IH1 Controller
主机名 *1
如果想在 IH Client 上显示出检查结果，请用半角英文字符与连字符
号输入对应 IH1 控制器的主机名。利用分号 （;）可以设定多个主机
名。必填项目。
与 IH Conveyor
连动 *1
将 IH 的动作与 IH Client 的操作连动时，请选择复选框。
选择了该项目后，就能够设定 “*2” 的项目
01NST-1310Ec
INS-IH1-4.0S 3. 安装和设定
IH1 使用说明书 47
关于 [ 自动显示检查结果 ]
在设置了 IH 的生产线构成中，将错误电路板停止在 IH 上，使用 IH Client 进行作业时，请
选择该项目。在生产线外的场所进行作业或者是没有 IH 的生产线，请解除该项目的选择。
备注 ) 选择了 IH Client 的 [Automatically display inspection results] 复选框，并且解
除了管理设定内的 [Check the inspection results at IH Client.] 的选择时，由于
IH1 控制器侧的设定被优先，因此在 IH Client 中不显示错误列表。
关于 [IH1 控制器主机名 ]
在设置了 IH 搬运轨道的生产线上，在 1 条生产线上使用多台 IH1 控制器以及 IH Client 进

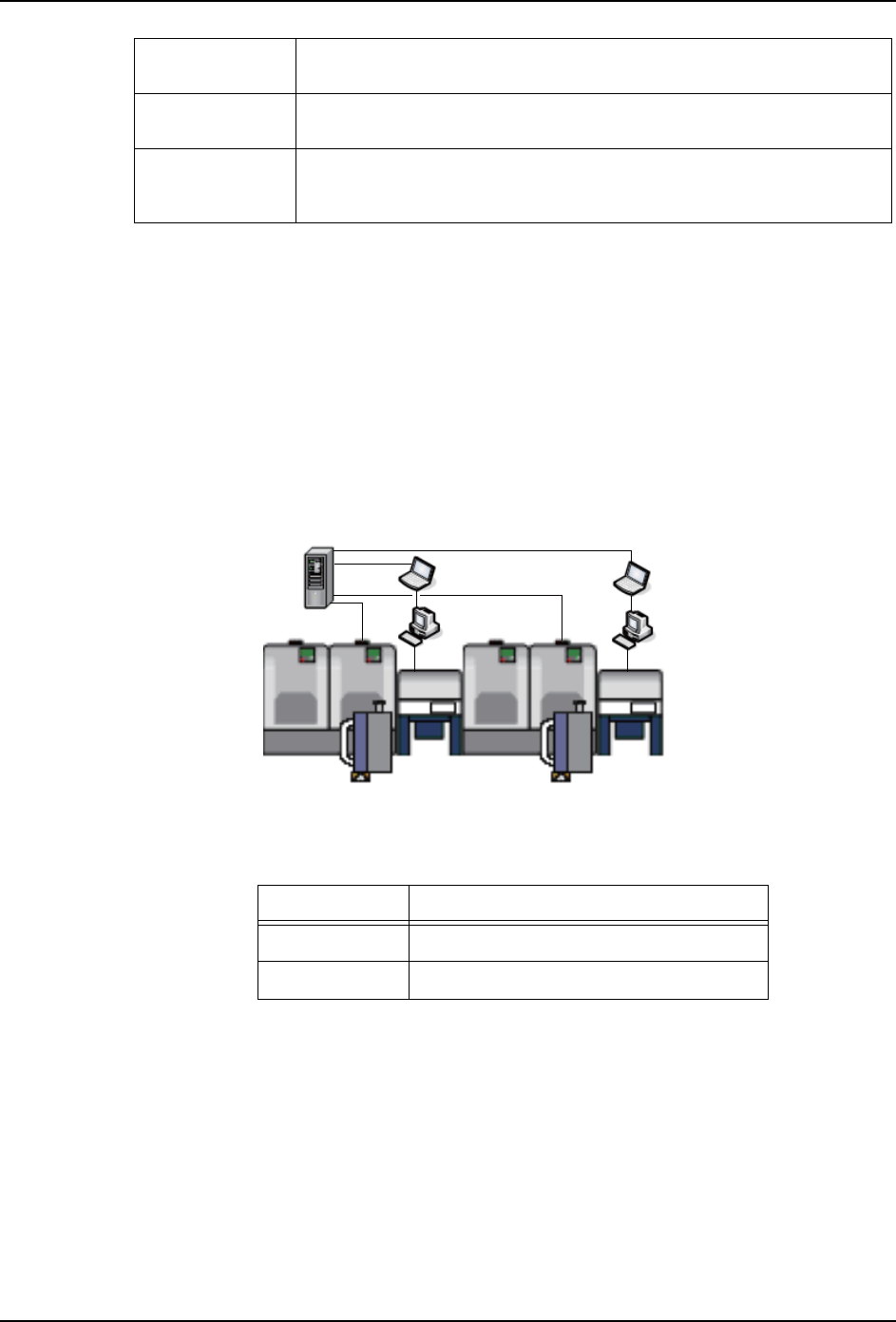

行作业时，要注意 IH1 控制器名的输入。具体参照下面的系统构成图。
如下所示，请输入在 IH Client 上连接了 IH 搬运轨道 （在该 IH 轨道上对搬入的电路板进
行了错误检查）的 IH1 控制器名称。
关于 [ 与 IH Conveyor 连动 ]
是否选择该项目，在 IH Client 中输入错误电路板的目视判定结果后的作业也不同。
备注 ) 如果是没有对应本公司指定的通信模式的 IH，请在解除 [Work with IH Conveyor] 选
择的状态下使用。
·IH 搬运轨道与 IH Client 连动时，在 IH Client 中输入错误电路板的目视判定结
果后，对照结果自动进行 IH 搬运轨道的电路板送出或载入。
·IH 搬运轨道与 IH Client 不连动时，在 IH Client 中输入错误电路板的目视判定
结果后，操作者自己进行 IH 搬运轨道的电路板送出或载入。
Easy Link for
TCP 端口号码 *2
以半角数字输入与 Easy Link for TCP 进行通信的端口号码。通常不
需要变更。
Easy Link for
TCP 主机名 *2
以半角数字输入安装了 Easy Link for TCP 的电脑主机名或 IP 地址。
生产线构成参照
文件夹 *2
请设定存在生产线构成文件 （LineCofig.cfg）的文件夹。关于生产
线构成文件，请参照
「3.5.1Easy Link for TCP 的生产线构成的设
定」
。
IH Client IH1 Controller 主机名的输入内容
A IH1-1
B IH1-2
01NST-1861E
Easy Link
for TCP
Easy Link for TCP
IH conveyor
IH1 controller
IH1-1
IH conveyor
IH Server
IH1Reporter
IH1plus
IH Client
A
IH Client
B
IH1 controller
IH1-2
3. 安装和设定 INS-IH1-4.0S
48 IH1 使用说明书
备注 ) 关于电路板载入和送出的指示方法，请参照搬运轨道的手册。
