2. 各部分的名称和功能 INS-IH1-4.0S 10 IH1 使用说明书 MEMO:
INS-IH1-4.0S 2. 各部分的名称和功能
IH1 使用说明书 9

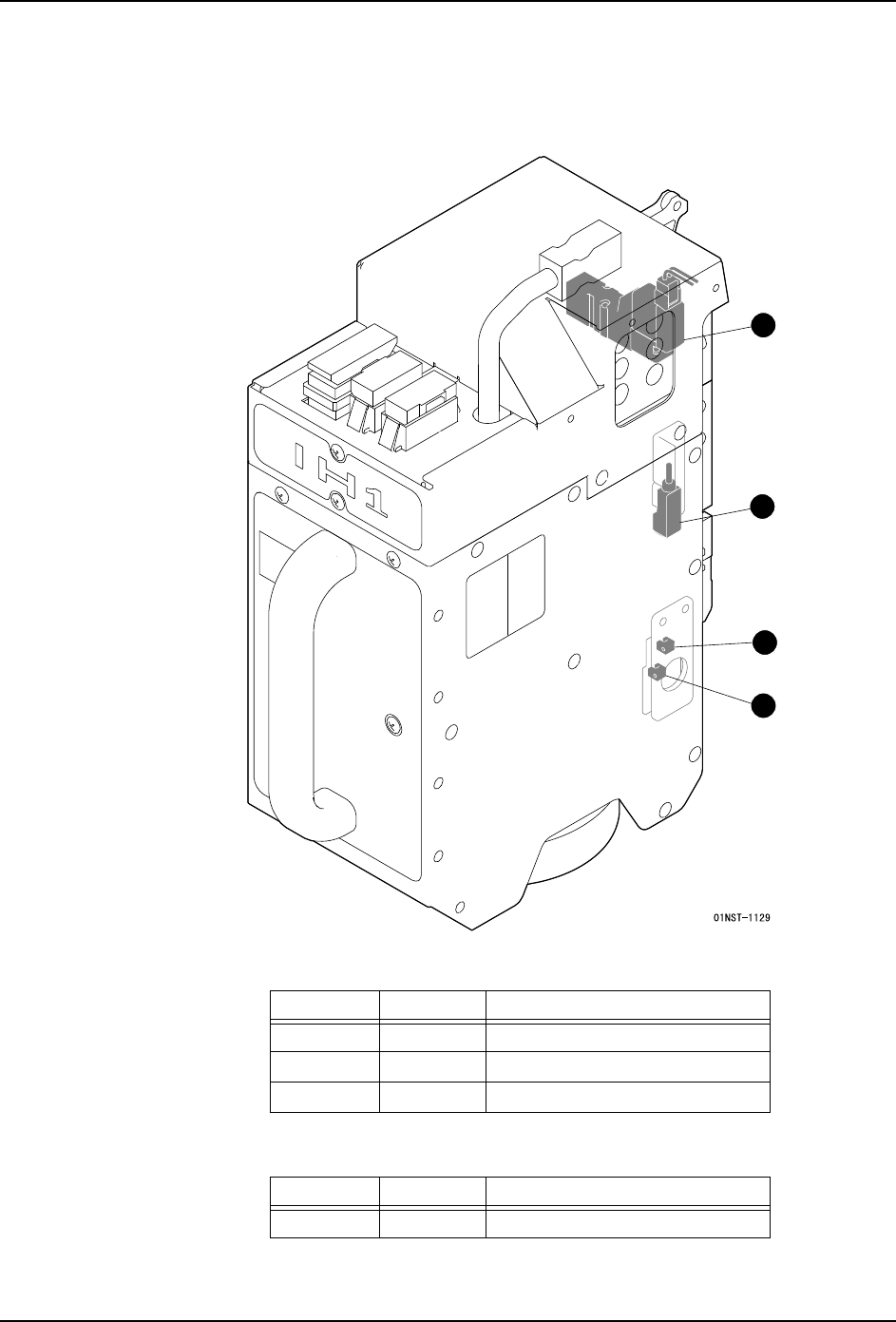

2.6.2 IH1 工作头
在带自动支撑销功能 （选购件）的工作头中，配置了以下的传感器和执行器。
备注 )在不带自动支撑销功能的工作头中，没有配置传感器和执行器。
输入信号
输出信号
图中号码 地址 信号名
1 X100 销夹块上升端确认
2 X101 销夹块下降端确认
3 X102 销松开确认
图中号码 地址 信号名
4 Y100 夹块下降指示
1
4
3
2
2. 各部分的名称和功能 INS-IH1-4.0S
10 IH1 使用说明书
MEMO:
INS-IH1-4.0S 3. 安装和设定
IH1 使用说明书 11
3. 安装和设定
3.1 IH1 系统的安装

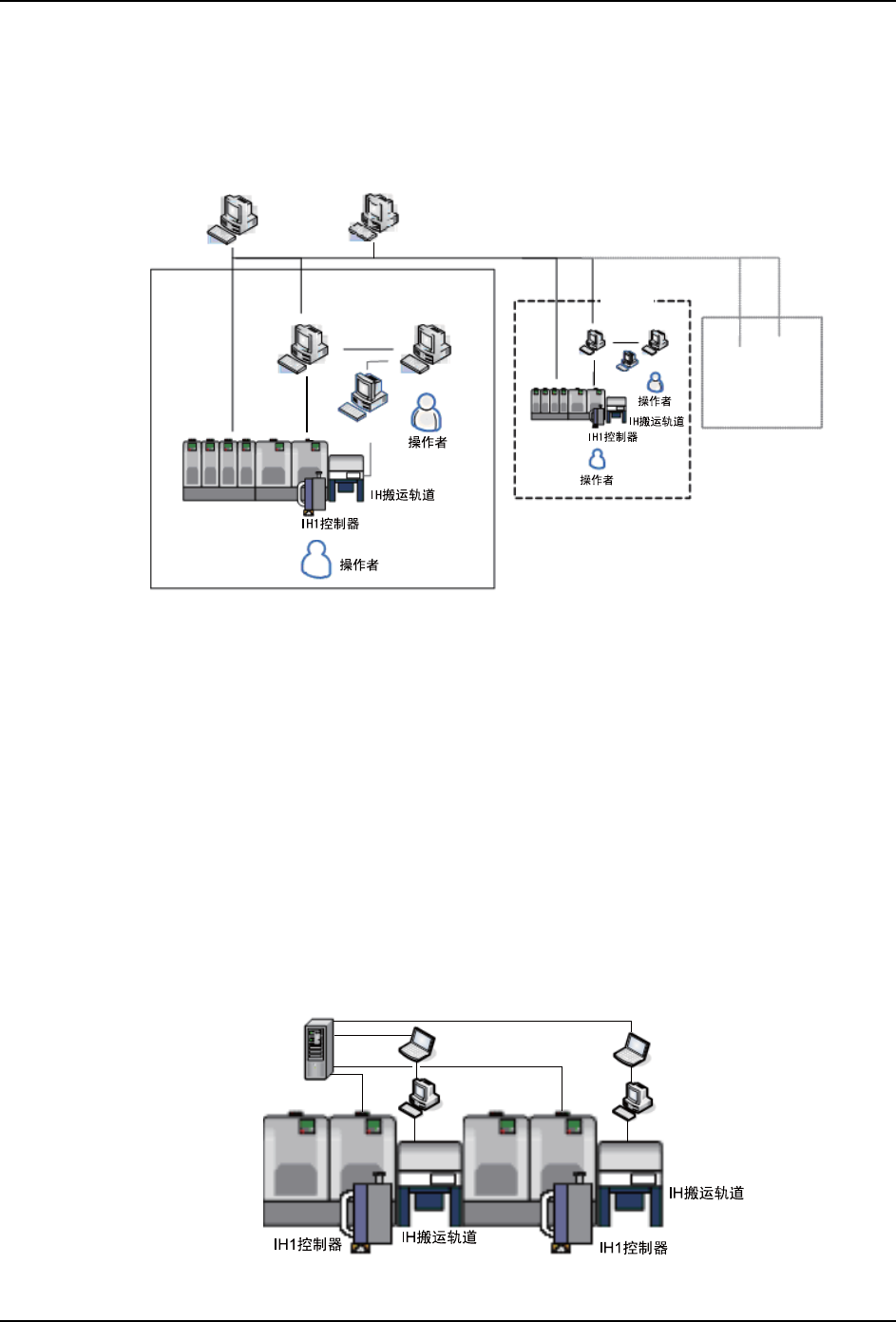

以下表示运用 IH1 系统时的硬件配置。
IH Server 请设置在 IH1 控制器和 Fuji Flexa 的同一网络上。
IH Client 请设置在 IH Server 的同一电脑中或者同一网络上。此外，一个 IH Server 最多
可以连接 10 台 IH Client。
Easy Link for TCP 请设置在 IH Client 的同一电脑中或者同一网络上。
IH1Reporter、IH1plus 请设置在 IH Server 的同一电脑中。
在 1 条生产线上可以设置多台 IH1 控制器。1 条生产线上存在 1 台 IH1 控制器时，请分别设
置 1 个 IH Server、IH Client 和 Easy Link for TCP。1 条生产线上存在多台 IH1 控制器
时，请变成以下的硬件配置。
备注 ) 不连动 IH 和 IH Client 时，不需要 Easy Link for TCP。
a. 使用多台 IH1 控制器的各个 IH 搬运轨道和 IH Client 进行修复作业时，请在 1 条生
产线上设置一台 IH Server，在每个 IH1 控制器上设置分别一个 IH Client 与 Easy
Link for TCP。
Ｆｌｅｘａ
Ｌｉｎｅ１
ＩＨ Ｃｌｉｅｎｔ
Ｅａｓｙ Ｌｉｎｋ ｆｏｒ Ｔ Ｃ Ｐ
Ｌｉｎｅ２
ＩＨコンベア
ＩＨ Ｃｌｉｅｎｔ
Ｅａｓｙ Ｌｉｎｋ
ｆｏｒ ＴＣＰ
Ｌｉｎｅ３
ＩＨ Ｓｅｒｖｅｒ
ＩＨ１Ｒｅｐｏｒｔｅｒ
ＩＨ１ｐｌｕｓ
ＩＨ Ｓｅｒｖｅｒ
ＩＨ１Ｒｅｐｏｒｔｅｒ
ＩＨ１ｐｌｕｓ
ＩＨ Ｃｌｉｅｎｔ
０１ＮＳＴ－１２７１Ｓａ
０１ＮＳＴ－１８２１Ｓａ
Easy Link
for TCP
IH Client
Easy Link for TCP
IH Server
IH1Reporter
IH1plus
IH Client
