INS-IH1-4.0S 6. IH1 控制器的运用 IH1 使用说明书 143 测试 1. 请按下 [ 方向检查试验设定 ] 键后，再按 [ 测试 ] 键。 2. 请确认测试结果。 出现以下状况时 ，请指定设定的模 型形状为上下左右不 对称的图形。1 ． Result 为 「NG」 时。2 ． Result 为 「OK」 ，但 Directi on Test 为 「NG」时。 备注 )在 [Result] 的 Direction Te…
6. IH1 控制器的运用 INS-IH1-4.0S
142 IH1 使用说明书
备注 )要移动方形时，请再次回到移动模式
3. 请按下 [ 方向检查设定 ] 键。在方形中方向检查数据将被设定。
备注 )设定的方向检查数据为浅蓝色框所围住的部分
注意
设定的形状请指定为上下左右不对称的图形。指定为圆形、长方形等上下或者左右对称的图
形时，因为不能辨别方向从而无法得到正确的检查结果。
方向检查数据的设定到此为止。需要重新设定时请再按下 [ 删除 ] 键之后，从步骤 2 开始重
新操作。
01NST-2716S
⸟ᖘ
ᬃ֒
ተሮᴪ
01NST-2717S
ᯯੇỶḛ䇴ᇐ
ᯯੇỶḛᮦᦤ
01NST-2718S
ࡖ䲚
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 143

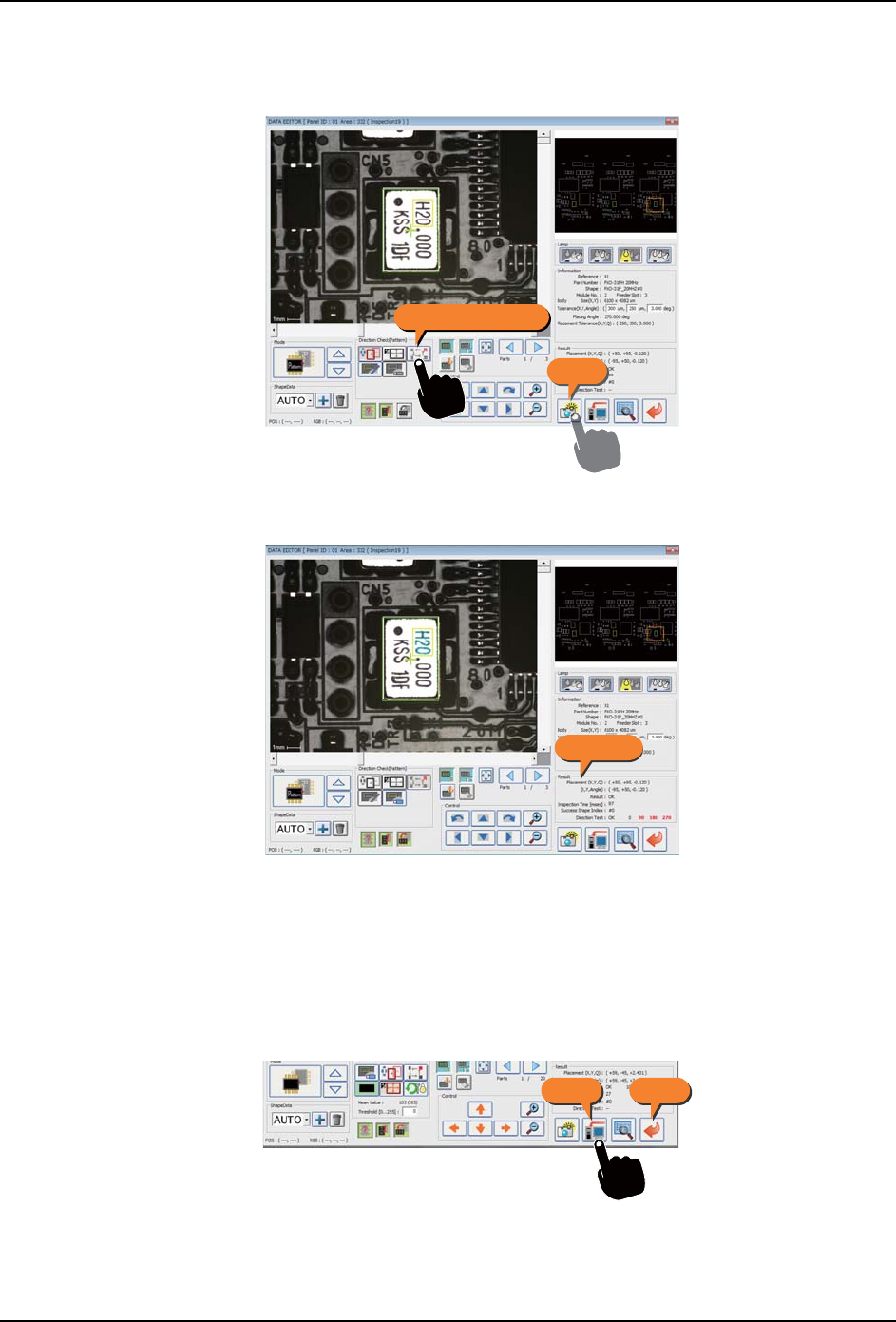

测试
1. 请按下 [ 方向检查试验设定 ] 键后，再按 [ 测试 ] 键。
2. 请确认测试结果。
出现以下状况时，请指定设定的模型形状为上下左右不对称的图形。1 ． Result 为 「NG」
时。2 ． Result 为 「OK」，但 Direction Test 为 「NG」时。
备注 )在 [Result] 的 Direction Test 上，4 个角度中只有 1 个合格时显示为 「OK」。（合格
时数字显示为黑色，不合格时，数字显示为红色。）在 Direction Test 上的 4 个角度
有 2 个以上合格时，由于无法辨别方向而显示为 「NG」。
3. 请按下 [ 保存 ] 键。
01NST-2719S
⎁䈋
ᯯੇỶḛ䈋僂䇴ᇐ
01NST-2720S
Ỷḛ㔉᷒
01NST-1559Sc
䘊ഔؓᆎ
6. IH1 控制器的运用 INS-IH1-4.0S
144 IH1 使用说明书
4. 显示出保存的确认画面。请选择 [OK]。
5. 请按下 [ 返回 ] 键。返回主画面。
方向检查的设定到此为止。在运转之前，请确认在部品选择画面上属否选择了方向检查的项
目。
01NST-1242E
01NST-1560Ec
