13. 巧技全集 INS-IH1-4.0S 244 IH1 使用说明书 2. 对创建方向确认区域进行设定。 3. 用 [ 位置调整 ] 键以及 [ 尺寸调整 ] 键设置定位点位置。 Point 因为元件顶部的定位点会出现印刷偏移， 所以需要使圈起来的区域比 定位 点尺寸大一些。这样就可以减少 误报。 4. 自动设定照明。 自动设定结果可以通过 [ 显示设定结果 ] 键进行确认。 01NST -2743S 䘳ࣖࡖ䲚䭤 01NST -27…
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 243

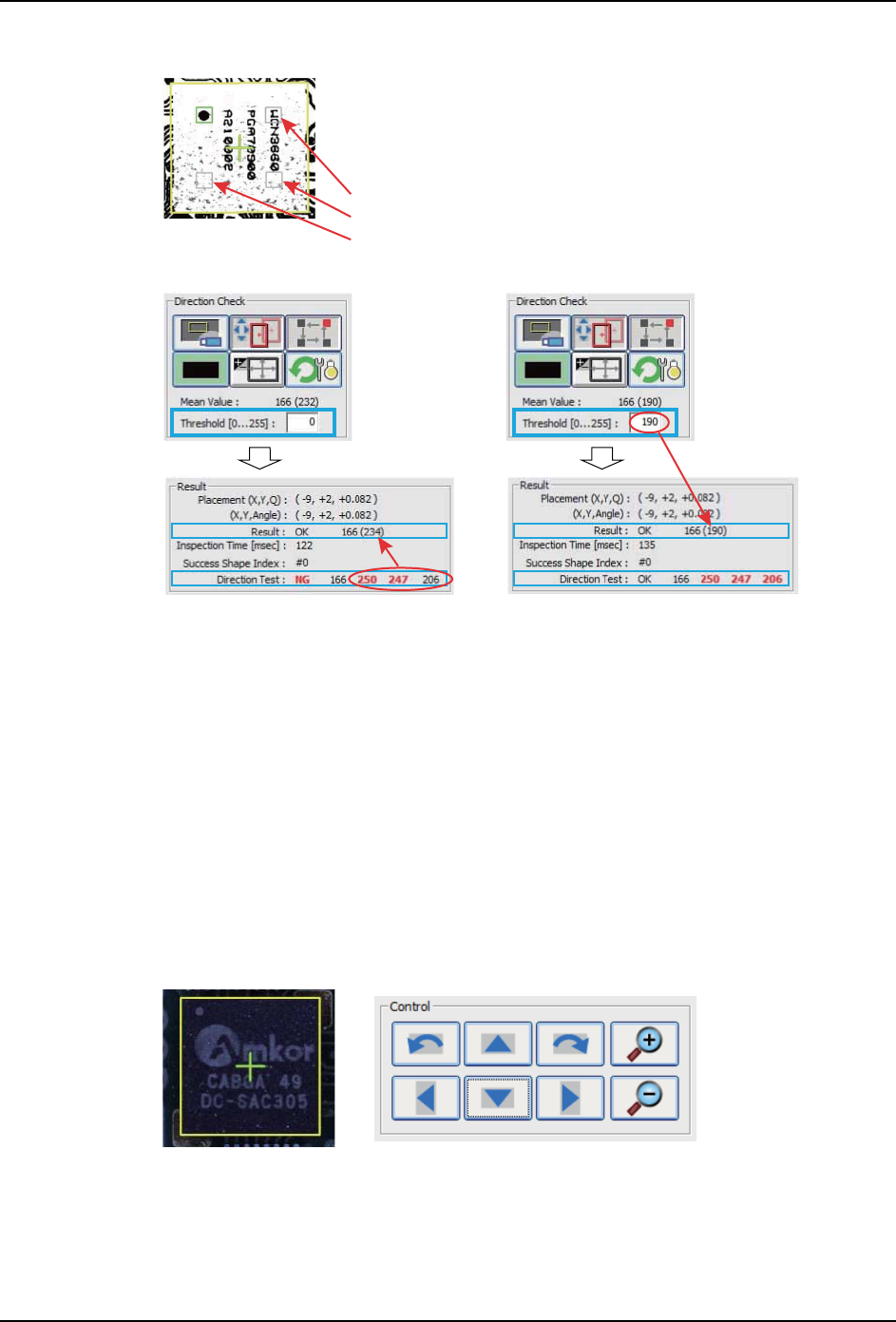

(3) 如果区域位置既不包含原点也不包含 X 轴或 Y 轴
13.4.3创建方向确认时有无有效工具 ?
在方向确认模式下也可以使用照明自动设定功能以及测试功能。
此外，我们还准备了方向确认区域锁定功能，以此作为数据创建的辅助功
能。
照明自动选择功能
<< 设定方法 >>
1. 用箭头键使黄框对准元件。
如果不执行这一步，则会在元件外形与定位点位置没有对齐的情况下被创
建。
01NST-2741S
䰾ٲ>@δ㠠ࣞε 䰾ٲ>@
࡚ᇐᯯ⌋
䰾ٲ㠠ࣞφሯᇐ॰ตфެԌ॰ตⲺᒩൽ⚦ᓜٲ䘑㺂∊䖹
䰾ٲᢁࣞφሯ䇴ᇐⲺ䰾ٲф॰ตⲺ⚦ᓜٲ䘑㺂∊䖹
࡚ᇐᰬⲺ∊䖹॰ตδ⛯ሯ〦ε
࡚ᇐᰬⲺ∊䖹॰ตδ;䖪ሯ〦ε
࡚ᇐᰬⲺ∊䖹॰ตδ<䖪ሯ〦ε
⛯ሯ〦॰ต;䖪ሯ〦॰ต<䖪ሯ〦॰ต
ᖹᆒ
01NST-2742E
13. 巧技全集 INS-IH1-4.0S
244 IH1 使用说明书
2. 对创建方向确认区域进行设定。
3. 用 [ 位置调整 ] 键以及 [ 尺寸调整 ] 键设置定位点位置。
Point
因为元件顶部的定位点会出现印刷偏移，所以需要使圈起来的区域比定位
点尺寸大一些。这样就可以减少误报。
4. 自动设定照明。
自动设定结果可以通过 [ 显示设定结果 ] 键进行确认。
01NST-2743S
䘳ࣖࡖ䲚䭤
01NST-2744S
փ㖤䈹᮪䭤
ተሮ䈹᮪䭤
01NST-2745S
➝᱄㠠ࣞ䈹ݿ䭤
䇴ᇐ㔉᷒ᱴ⽰䭤
䇴ᇐ㔉᷒
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 245
Point
通过同一 TopViewShape 检查多个元件时，初始设定值的制定诀窍：尽量选
择在区域中心被拍摄到的元件的话，便可以创建出更好的数据。
创建完数据之后请务必对所有元件进行测试。
如果出现误报现象，则请尝试变更用于创建数据的元件影像。
在下面所述的 NG 例子中，虽然是同一 TopViewShape 影像，但是得到的照明
自动设定结果却有可能出入巨大。
01NST-2746
