INS-IH1-4.0S 5. 基本操作 IH1 使用说明书 95 5.3.3 详细显示画面的构成和操作 在错误列表画面中按下 [ 详细显示 ] 按钮后所显示的画面。 影像显示部 显示错误列表内所选择区域的详 细影像。 a. 以各种颜色显示元件数据的状态。 b. 点击画面内的矩形，选择元件。 c. 点击矩形外的区域，或者再次点击元件， 元件的选择就会被解除。 d. 在画面上双击，就会以双击处为中心放大 画面。 e. 在画面左下方显示倍率…
5. 基本操作 INS-IH1-4.0S
94 IH1 使用说明书
元件状态
显示从错误列表内所选择的元件的检查结果。
备注 )元件的未选择、未检查和异物检查时，部分数据不被显示。
页面切换按钮
NG 判定元件超出 16 个时，错误列表被分成多页显示。请按下该按钮切换页面。
显示 Job 中所设定的元件的以下项目。
参考名
模组编号
元件坐标 [mm]
元件角度 [deg]
显示元件的 NG 判定公差值。
如果元件的偏移量超出公差值，为 NG 判定。
X: 横方向的公差值
Y: 纵方向的公差值
Q: 角度的公差值
显示元件的偏移量。
偏移量就是元件的正确位置与检测位置之差。
X: 横方向的偏移量
Y: 纵方向的偏移量
Q: 角度的偏移量
ܗӊֵᙃ
݀Ꮒ䞣
Ẕߎԡ㕂
显示前一页的错误列表。
显示后一页的错误列表。
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 95

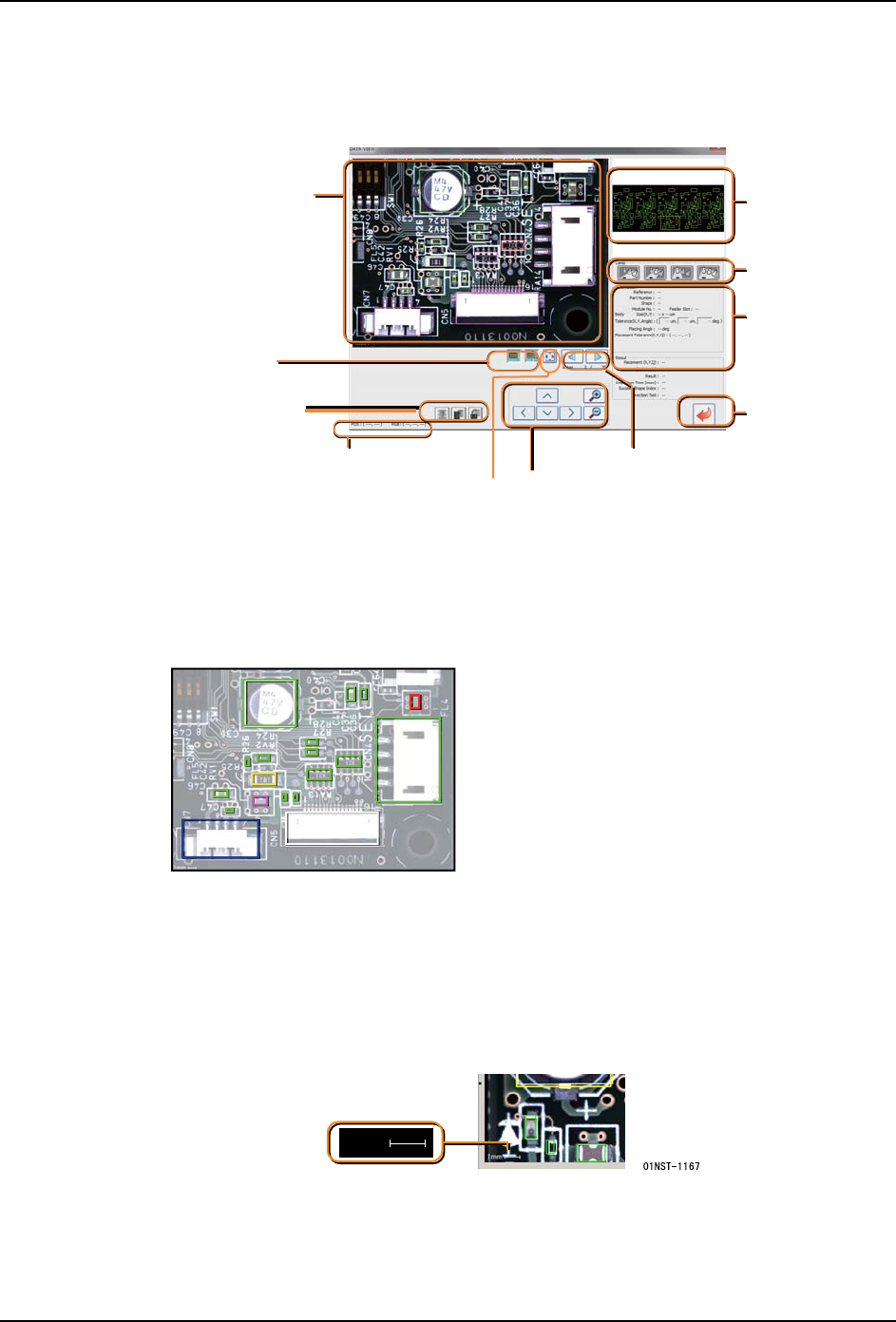

5.3.3 详细显示画面的构成和操作
在错误列表画面中按下 [ 详细显示 ] 按钮后所显示的画面。
影像显示部
显示错误列表内所选择区域的详细影像。
a. 以各种颜色显示元件数据的状态。
b. 点击画面内的矩形，选择元件。
c. 点击矩形外的区域，或者再次点击元件，元件的选择就会被解除。
d. 在画面上双击，就会以双击处为中心放大画面。
e. 在画面左下方显示倍率的标尺。
01NST-1164Sa
ᕅڣᰒ⼎䚼
⬉䏃ᵓᭈԧ
ܗӊ⢊ᗕ
✻ᯢߛᤶ
ऎඳߛᤶ
䖨ಲ
ܝᷛ⢊ᗕ
ᕅڣ᪡
Ẕᶹ䆒ᅮ⢊ᗕ
ⶽᔶᰒ⼎ߛᤶ
ס⥛㞾ࡼ䇗㡖䬂
绿色：根据 Job 数据的元件位置。
白色：检查时识别的元件位置。
黄色：所选择的元件。
红色：ＮＧ判定的元件。
桃色：查找线已设定的元件。
蓝色：没有示教数据的元件。
灰色：检查跳过的元件。
茶色：整个检查区域的检查时间出现超时，
没有被检查的元件。
167
1mm
5. 基本操作 INS-IH1-4.0S
96 IH1 使用说明书

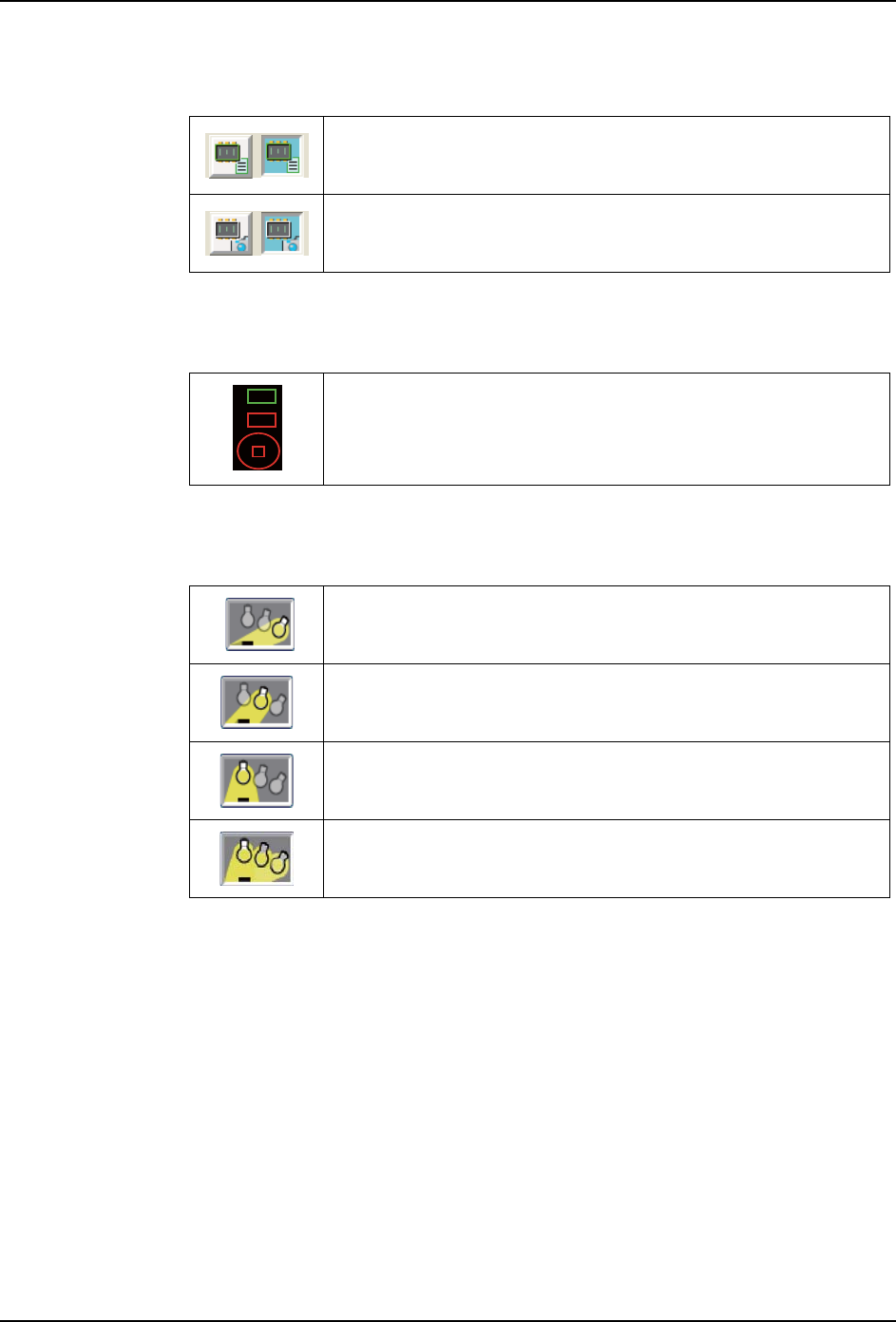

矩形显示切换按钮
切换影像显示部内的矩形显示。
电路板整体图
显示电路板的整体图。
照明切换按钮
按下按钮后，就会切换检查时的照明。
倍率自动调节键
以最理想的倍率显示被选中的元件。
以矩形显示 Job 上的元件位置和尺寸。
另外，切换显示和不显示。
以矩形显示由相机测出的元件位置和尺寸。
另外，切换显示和不显示。
绿色矩形：检查结果为 OK 判定的元件。
红色矩形：检查结果为 NG 判定的元件。
红色圆形：表示被选择的元件。
侧射下层照明
使用下层的照明，拍摄电路板。
侧射上层照明
使用上层的照明，拍摄电路板。
俯射照明
使用正上方的照明，拍摄电路板。
编辑影像
无论哪个影像都没有稳定地检出时，加工影像。
