9. IH Client INS-IH1-4.0S
178 IH1 使用说明书

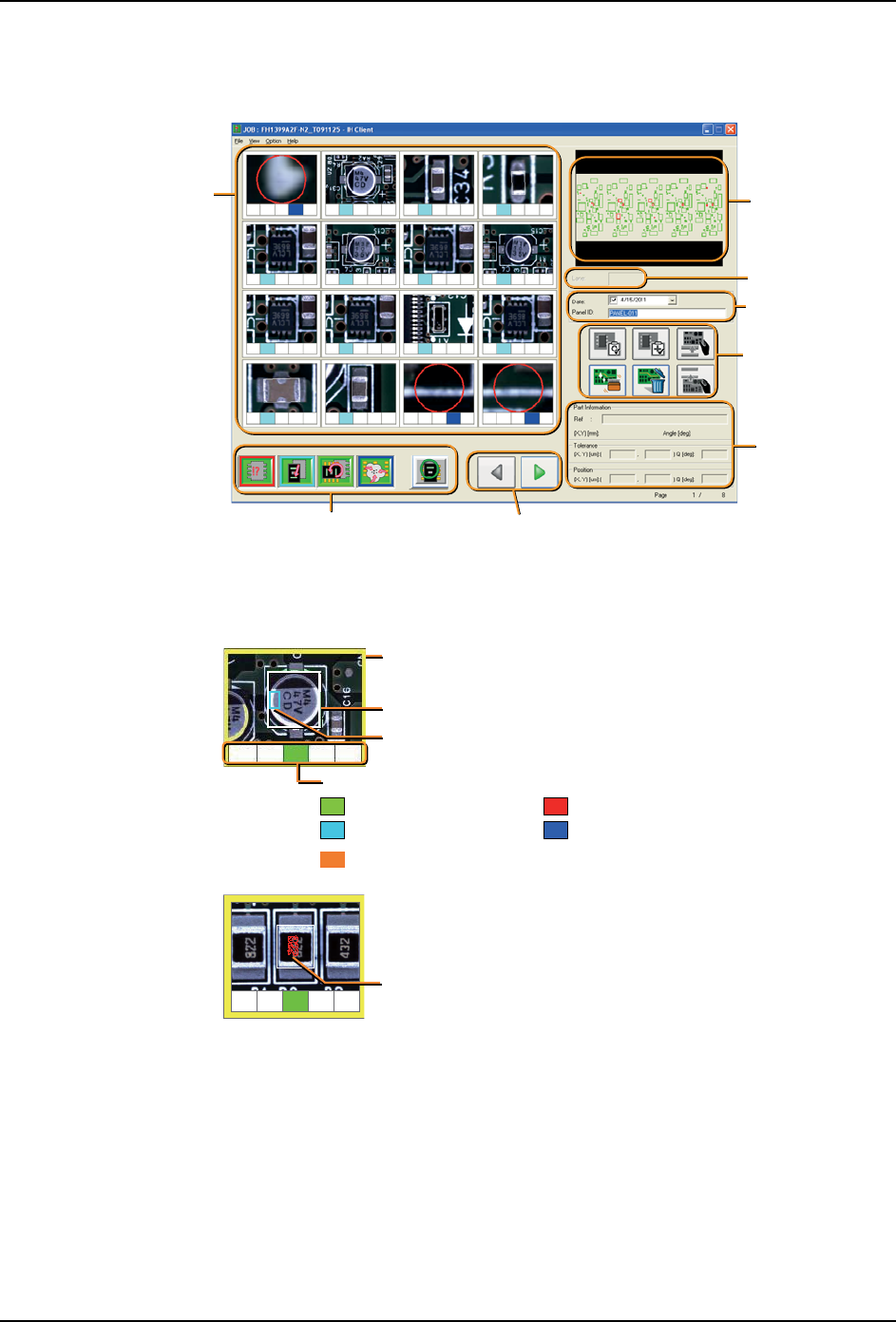

9.2.3 在主画面上确认检查结果影像
是 1 块电路板的检查结果影像的显示画面。能够确认错误电路板。
错误列表
显示被判断为 NG 的元件和异物。
01NST-1539Sb
⬉䏃ᵓᭈԧ
⬉䏃ᵓֵᙃ
䫭䇃߫㸼
Ẕᶹ໘⧚ⱘᰒ⼎ᣝ䪂
义䴶ߛᤶᣝ䪂
ܗӊ⢊ᗕ
Ẕᶹ㒧ᵰ
䕧ܹᣝ䪂
䗮䘧োⷕ
01NST-1653Sd
㻡䘿ⲺݹԬԛ哺㢨Ṽ㻡ᱴ⽰Ⱦ
߃⅗䘿θ哺㢨Ṽ㻡䀙䲚Ⱦ
ԛⲳ㢨Ṽᱴ⽰Ỷḛᰬ䘑㺂ݹԬ䇼ࡡⲺփ㖤Ⱦ
ԛ仒㢨㺞⽰ṯᦤ〃Ỷḛ㻡䘑㺂Ҽ1*࡚ᇐȾ
㔵㢨φᯯੇỶḛ
⍻㬓φݹԬփ㖤Ỷḛ
㓘㢨φݹԬᴿᰖỶḛ
㬓㢨φᔸ⢟Ỷḛ
㢨φỶḛḆѠ॰ตᰬθഖᖧ܅༺⨼䎻ᰬ㙂ᵠỶḛȾ
ᯯੇỶḛδ3DWWHUQε॰ต൞↙ᑮᰬᱴ⽰Ѱ⍻㬓Ṽθ
൞ᔸᑮᰬᱴ⽰Ѱ㓘㢨ṼȾ
ԛ⍻㬓㢨㺞⽰ᯯੇ0DUN&RORUỶḛ॰ตȾ
INS-IH1-4.0S 9. IH Client
IH1 使用说明书 179

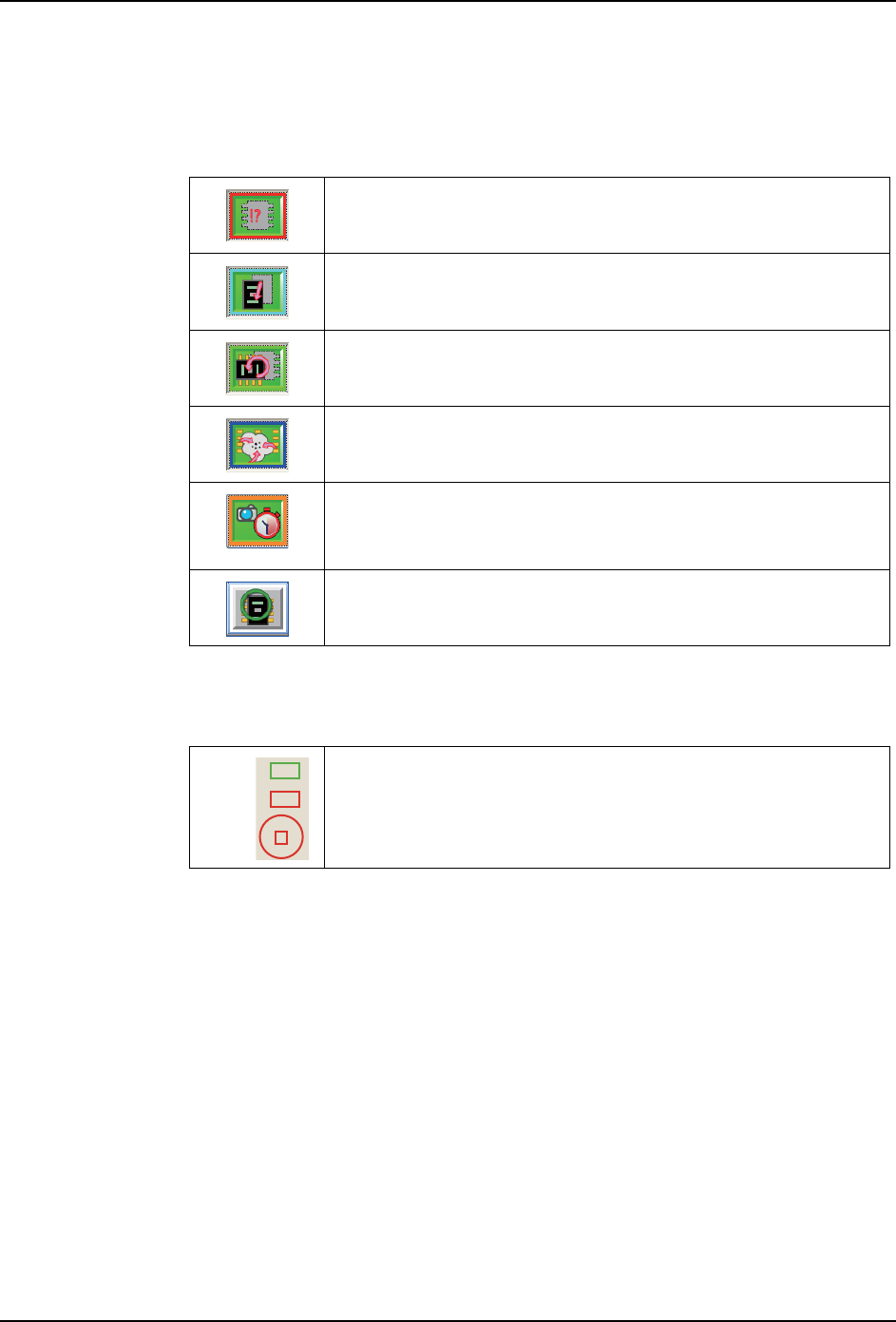

各检查处理的显示按钮
按下该按钮后，能够按照检查的类别进行显示。
备注 ) 只是在 IH Client 的环境设定中解除了 [
Automatically display inspection
results
] 的复选框时，切换正常影像显示的按钮才被显示。
电路板整体图
显示电路板的整体图。2 色矩形的含义如下。另外，被选择的元件以红圈围住。

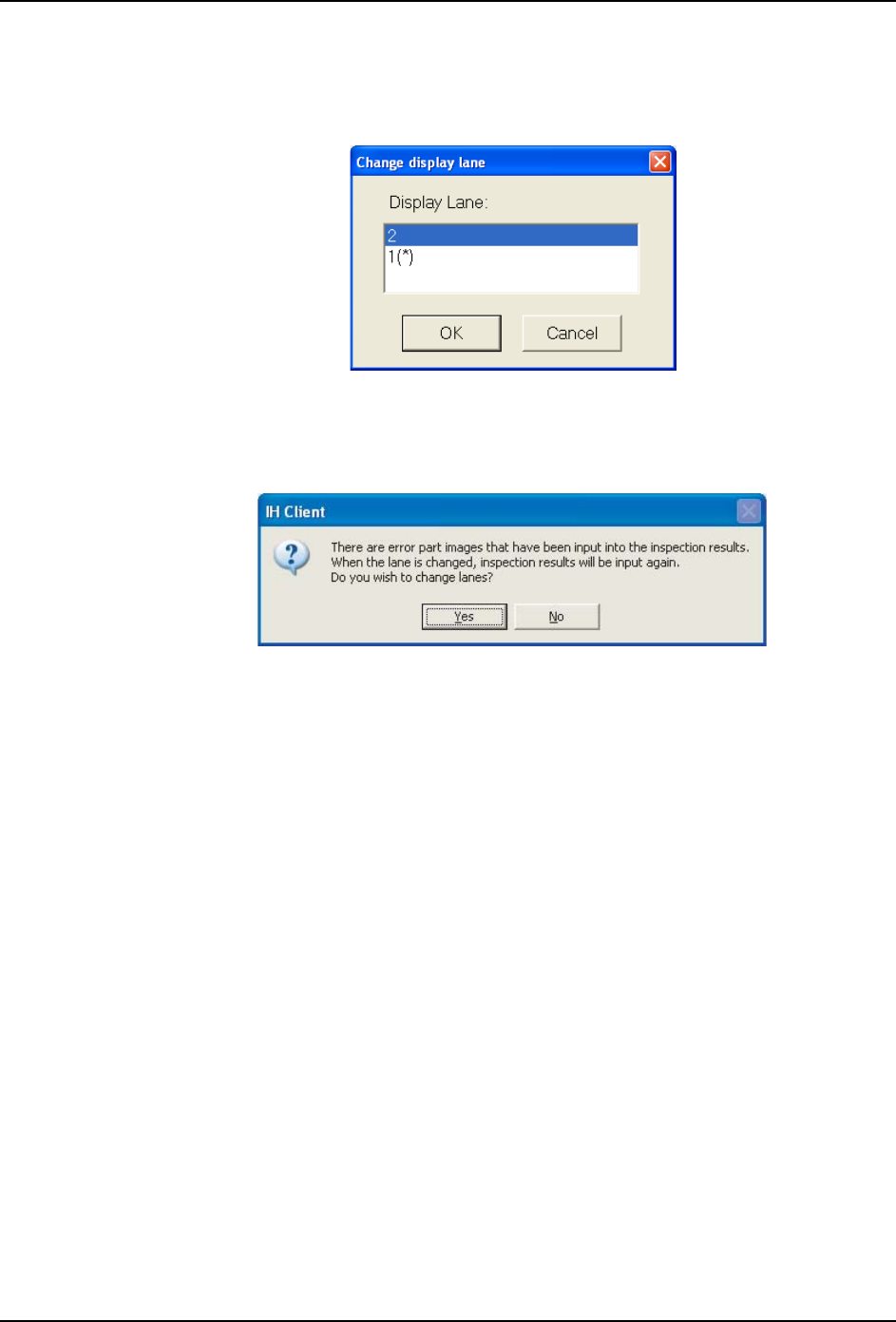

通道号码
显示检查结果影像被显示着的电路板的通道号码。
电路板信息
检查结果影像被显示时，该电路板的检查日期和电路板 ID 被显示。
检查结果影像没有被显示时，能够指定检查日期和电路板 ID 来检索被保存在 IH Server 中
的检查结果影像。
元件有无 / 影像处理时间检查
只是将元件的有无检查中的 NG 判定显示在错误列表中。
元件位置检查
只是将元件的位置检查中的 NG 判定显示在错误列表中。
方向检查
只是将元件的方向检查中的 NG 判定显示在错误列表中。
异物检查
只是将电路板上的异物检查中的 NG 判定显示在错误列表中。
如果是如下情况，则检查结果影像会显示在报错一览表中。
- 检查某个区域时，因影像处理超时而未检查。
- 因无法读取电路板上的各种定位点而未检查。
请通过品质信息文件确认报错内容并执行目视检查。
正常
将检查结果正常的影像显示在错误列表中。
绿色矩形：检查结果为 OK 判定的元件。
红色矩形：检查结果为 NG 判定的元件。
红色圆形：表示被选择的元件。
