6. IH1 控制器的运用 INS-IH1-4.0S 124 IH1 使用说明书 6.1.3 无元件电路板的示教 使用 IH1 控制器进行元件有无检查时，需要以 下列举的电路板示教数据 ·无元件电路板 （只印刷了焊锡）的示教数 据 ·贴装电路板的示教数据 此处，说明无元件电路板的示教 。 将无元件电路板放置到模组中 首先，停止次工序的模组，使得 被放置在搬运轨道上的无元件电路板不被搬运。 1. 请拉出搭载了 IH1 控制器的模组。 2.…
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 123

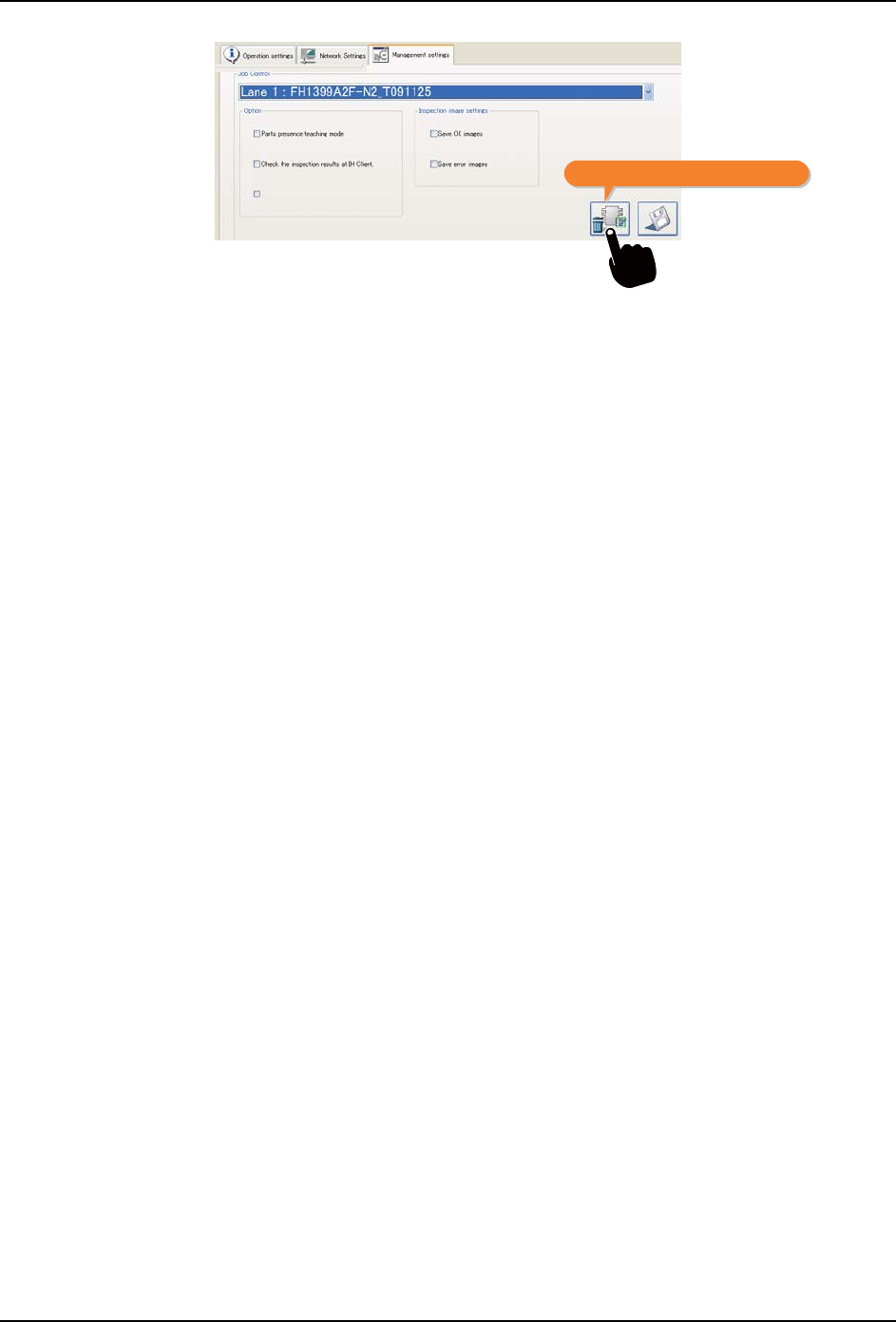

至此，完成管理设定。
Enable the block skip function.
01NST-1682Sb
删除无元件的电路板示教数据
6. IH1 控制器的运用 INS-IH1-4.0S
124 IH1 使用说明书
6.1.3 无元件电路板的示教
使用 IH1 控制器进行元件有无检查时，需要以下列举的电路板示教数据
·无元件电路板 （只印刷了焊锡）的示教数据
·贴装电路板的示教数据
此处，说明无元件电路板的示教。
将无元件电路板放置到模组中
首先，停止次工序的模组，使得被放置在搬运轨道上的无元件电路板不被搬运。
1. 请拉出搭载了 IH1 控制器的模组。
2. 请将无元件电路板放置到搬运轨道上。放置到在管理设定画面中所选择的通道中。
备注 )如果电路板上有被贴装的元件，元件有无检查的精度就会降低。请确认电路板为未贴
装。
3. 请插入模组。

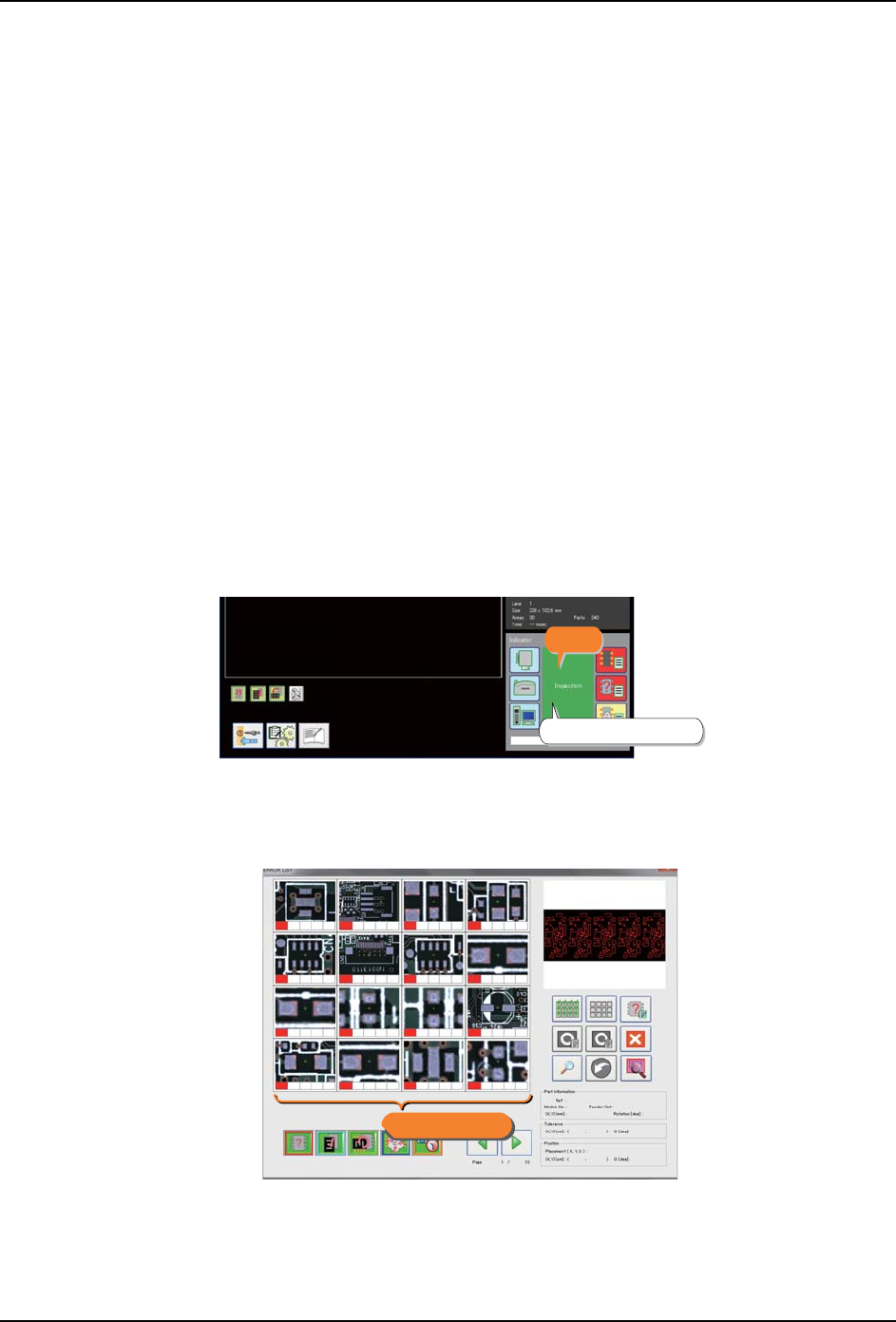

显示错误列表
请确认表示器的 [ 检查 ] 的文字，然后进行以下的操作。
1. 请按下 NXT 侧的操作面板的 START 按钮
2. 在 IH1 控制器的操作画面上显示错误列表。
备注 )因为没有示教数据，所以，此处所有的元件贴装位置都作为错误列表被显示。
ব៤㓓㡆ⱘ㚠᱃DŽ
Ẕᶹ
01ＮＳＴ-1207Sc
01NST-1209Sb
䫭䇃߫㸼
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 125

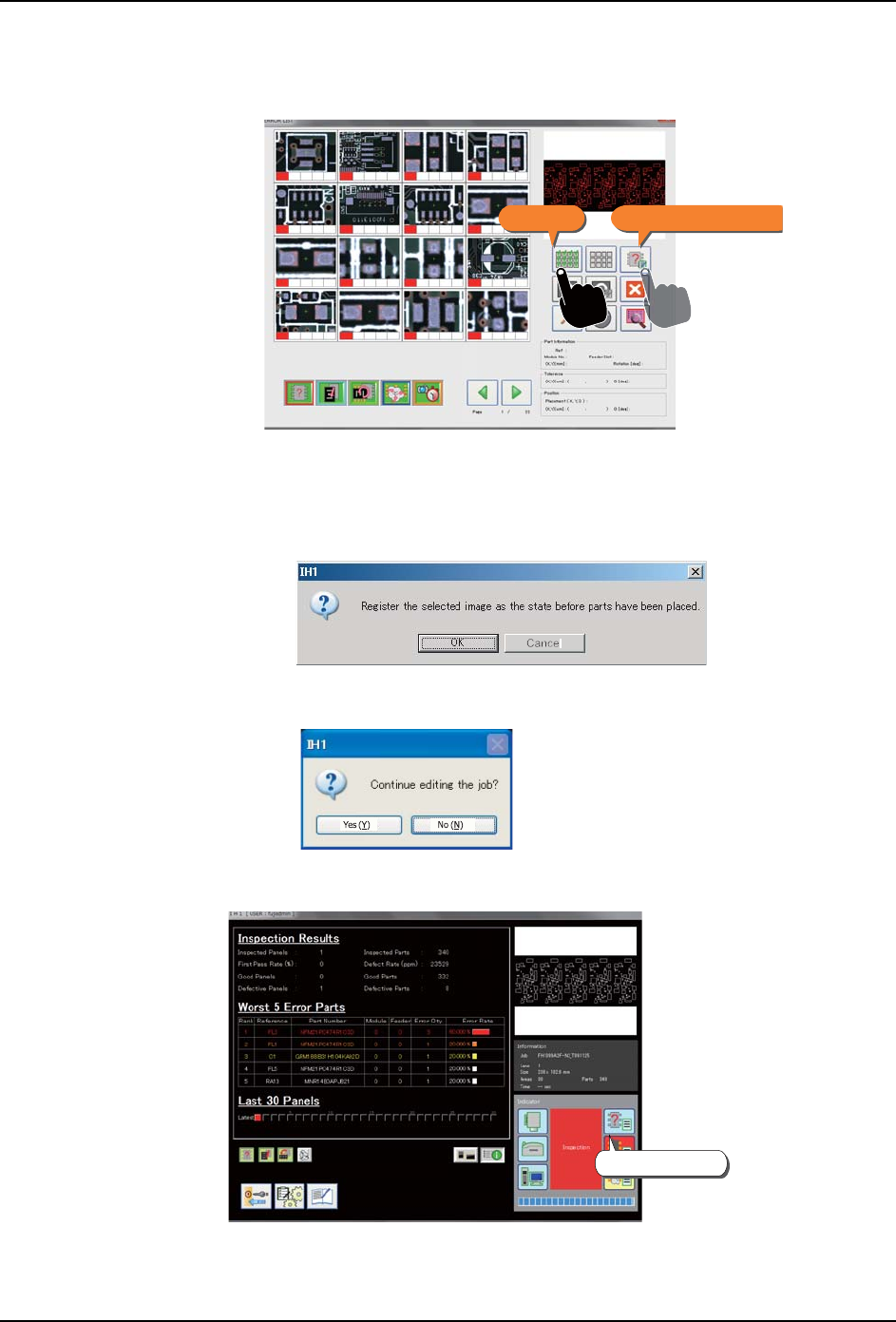

登录无元件电路板示教数据
1. 请按下 [ 全部选择 ] 按钮。选择列表的全部内容。
备注 )对于被选择的列表，影像的外框以蓝色被显示。
2. 请按下 [ 无元件电路板示教 ] 按钮。
3. 显示注册的确认画面。请按下 [OK]。
4. 显示 Job 编辑的确认画面。请按下 [N0]。
5. 返回到主画面。请确认 [ 无元件电路板示教状态 ] 的图标变成了浅蓝色。
至此，完成了焊锡电路板的示教数据的注册。请从模组中除去无元件电路板。
01NST-1550Sb
᮴ܗӊ⬉䏃ᵓⱘ⼎ᬭܼ䚼䗝ᢽ
01NST-1210E
01NST-1543E
01NST-1231Sb
㚠᱃˖⌙㪱㡆
