4.2.2 将 IH1 工作头追加到生产线中
对于安装着 IH1 工作头的模组，请进行机器配置 （Machine Configuration）的设定。
1. 在 Fuji Flexa 中打开 Job。
2. 请对照要检查的电路板面，选择 Job Information Window 的 [Top] 或 [Bottom] 标签
页。

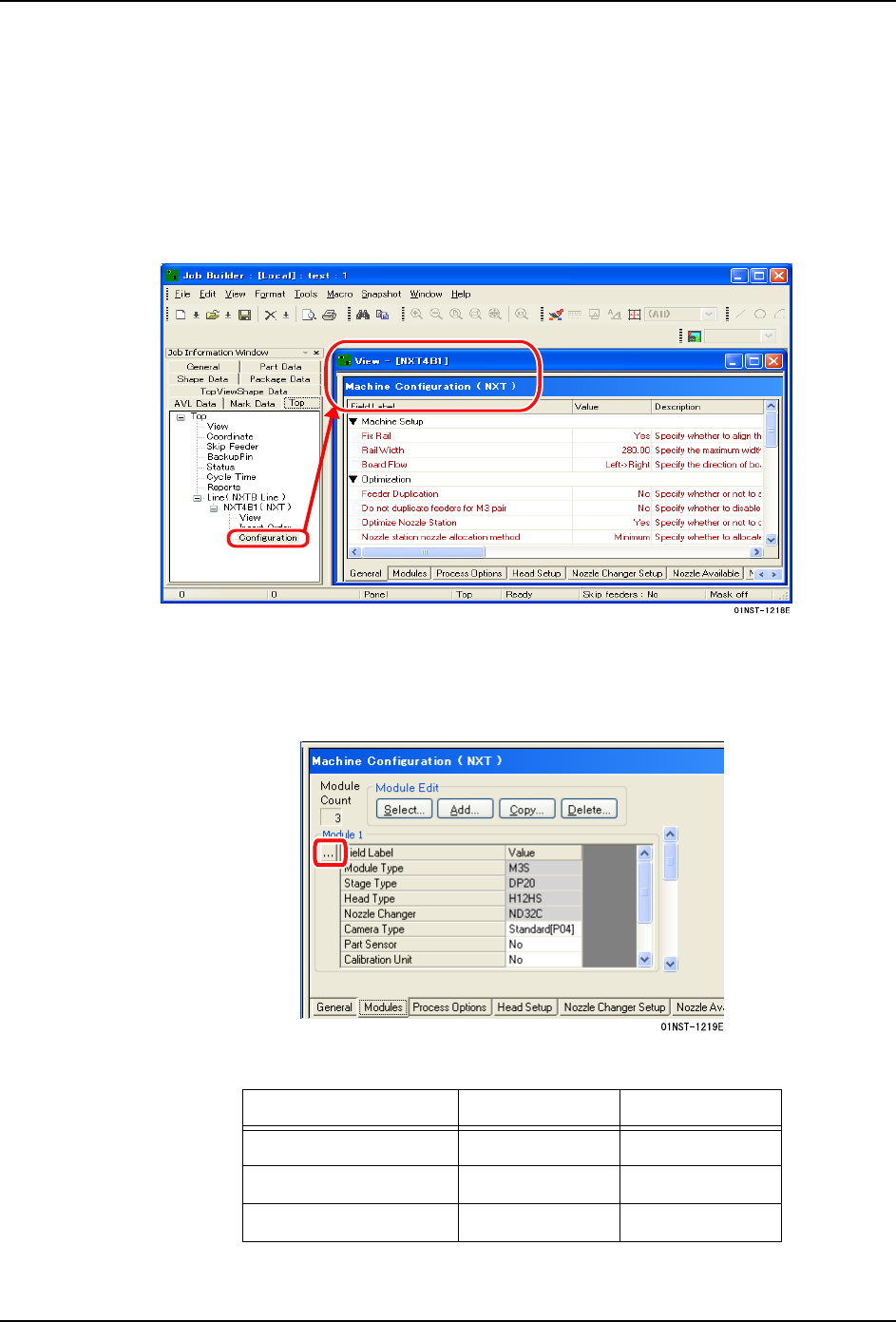

3. 请双击对象模组名的下面所显示的 [Configuration]。机器名的窗口被显示在视图中。
4. 请点击 [Machine Configuration] 窗口下方的 [Modules] 标签页。
5. 请点击对象模组的信息区域左侧的 [...] 按钮。能够使用的工作头类型和供料平台配置
对话框以向导方式被显示。
6. 请按照下表的组合，分别选择供料平台类型、工作头类型和吸嘴更换器类型。
项目 M3 系列 M6 系列
StageType DP20 DP45
HeadType IH1 IH1
NozzleChangerType GLNSC GLNSC
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 67
4.2.3 检查顺序的登录
IH1 工作头时，检查被包含在检查区域 （X:36.4mm×Y:26.7mm 的范围）内的上面外形。
将多个检查区域作为检查顺序进行登录，使得检查对象的上面外形全部进入检查区域内。
备注 )检查区域重叠也没有关系。在先检查的检查顺序的上面进行处理，不会发生 2 次检查。
对于不能进入检查区域内的尺寸的元件 ( 上面外形 )，不能进行检查。
4. Job 的设定 INS-IH1-4.0S
68 IH1 使用说明书
检查顺序的追加
方法1：使用[元件的追加]指令
1. 请打开 Job，选择 Job 信息栏的 [Top] 或 [Bottom] 标签页。
2. 双击 [View]。显示 [View-[All]] 窗口。
3. 在 [View-[All]] 窗格的任意位置右击，点击 [Add Part]。显示 [Add Part] 对话框。
