9.2.7 将修正后的电路板插入生产中

使用与生产线内的 IH 搬运轨道连动的 IH Client，能够将在生产线外修正的电路板插入生

产线中。

备注 ) 进行此作业时，IH 搬运轨道需要对应本公司指定的通信模式，并且在 IH Client 的环

境设定中选择 [Work with IH Conveyor] 复选框。

注意 )刚打开机器电源时 IH 搬运轨无法工作。请让机器进入自动运行状态后再执行 IH 搬运

轨的运行操作。

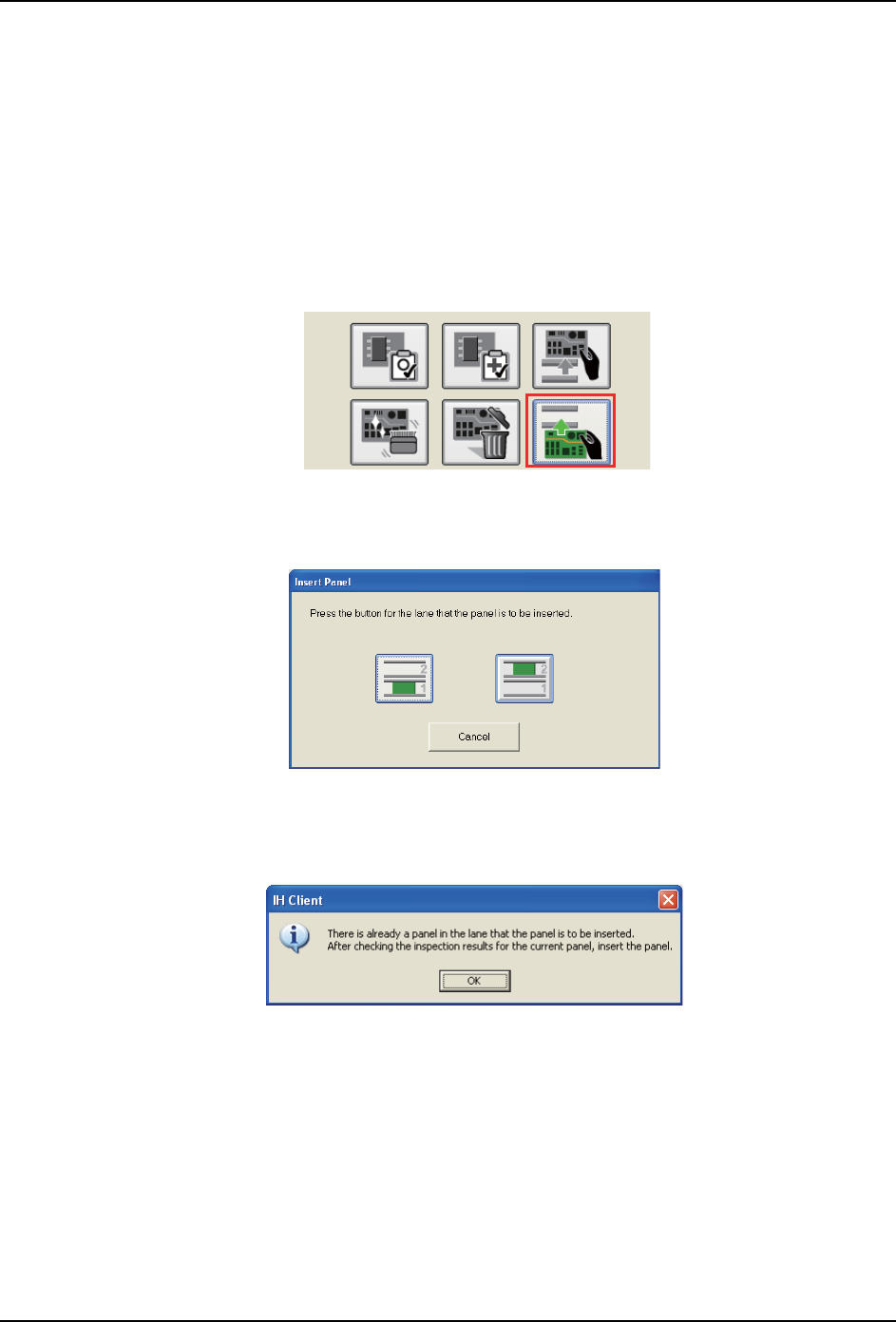

1. 请按下与 IH 搬运轨道连动的 IH Client 的电路板插入按钮。

2. 显示通道选择画面。请按下要插入电路板的通道按钮。

备注 ) 按下 [Cancal] 就会中断电路板插入，并且关闭画面。

如果所选择通道的检查区域内存在电路板，则显示以下的画面。请按下 [OK]，进行确认作

业。结果输入结束后，电路板被送出。

备注 ) 检查区域是指 IH 搬运轨道内的进行确认作业的场所。

3. 向所选择通道的检查区域的电路板载入被停止，显示以下的画面。请将电路板放置到检

查区域，按下 [Insert panel]。电路板被送出到后工序。

备注 ) 按下 [Cancal] 就会中断电路板插入，并且向检查区域载入电路板。

01NST-1828

01NST-1829E

01NST-1830E

INS-IH1-4.0S 9. IH Client

IH1 使用说明书 191

01NST-1831E

9. IH Client INS-IH1-4.0S

192 IH1 使用说明书

9.2.8 确认品质信息

IH1 控制器和 IH Client 中检查和修复作业的结果作为品质信息，以 csv 文件被保存。

品质信息文件的保存位置

品质信息文件（csv 文件）存放在检查结果影像数据相同的文件夹内。（请参照 "9.2.6 显示

检查结果影像 "。）请参考以下的文件夹名，选择想要确认的检查数据文件夹，打开文件夹

内的 ResultData.csv。

该 ResultData.csv 在 IH1 控制器中进行数次检查后，将最后检查的结果作为

ResultData.csv。以前的结果按照 ResultData1.csv、ResultData2.csv 的顺序被重命名，

最大保存至 ResultData10.csv。

品质信息文件的看法

品质信息文件由事件信息部、元件检查结果部和异物检查结果部的 3 个所组成，按照以下的

格式被输出。

备注 ) 没有数据输出的部分为空白。

01NST-1707S

Data

-REৡ

_T៪㗙_B

ׂ䅶ৡ

ᴎ఼߿ৡA

῵㒘োⷕ

*1AT :

ℷ䴶

_B : ড䴶

⫳ѻ乎ᑣ៪㗙⬉䏃ᵓID

བᵰᰃՓ⫼⬉䏃ᵓ,'ⱘ䖤⫼ˈЎ>⬉䏃ᵓ,'@Ǆ

བᵰᰃϡՓ⫼⬉䏃ᵓ,'ⱘ䖤⫼ˈЎ>⫳ѻ乎ᑣ@Ǆ

݀ग़

᦬

ᣣ

˄Ẕᶹ᮹˅

事件信息部显示电路板的相关信息。

元件检查结果部显示异物检查以外的检查结果和该元件的信息。

异物检查结果部显示异物检查结果和该异物的信息。
