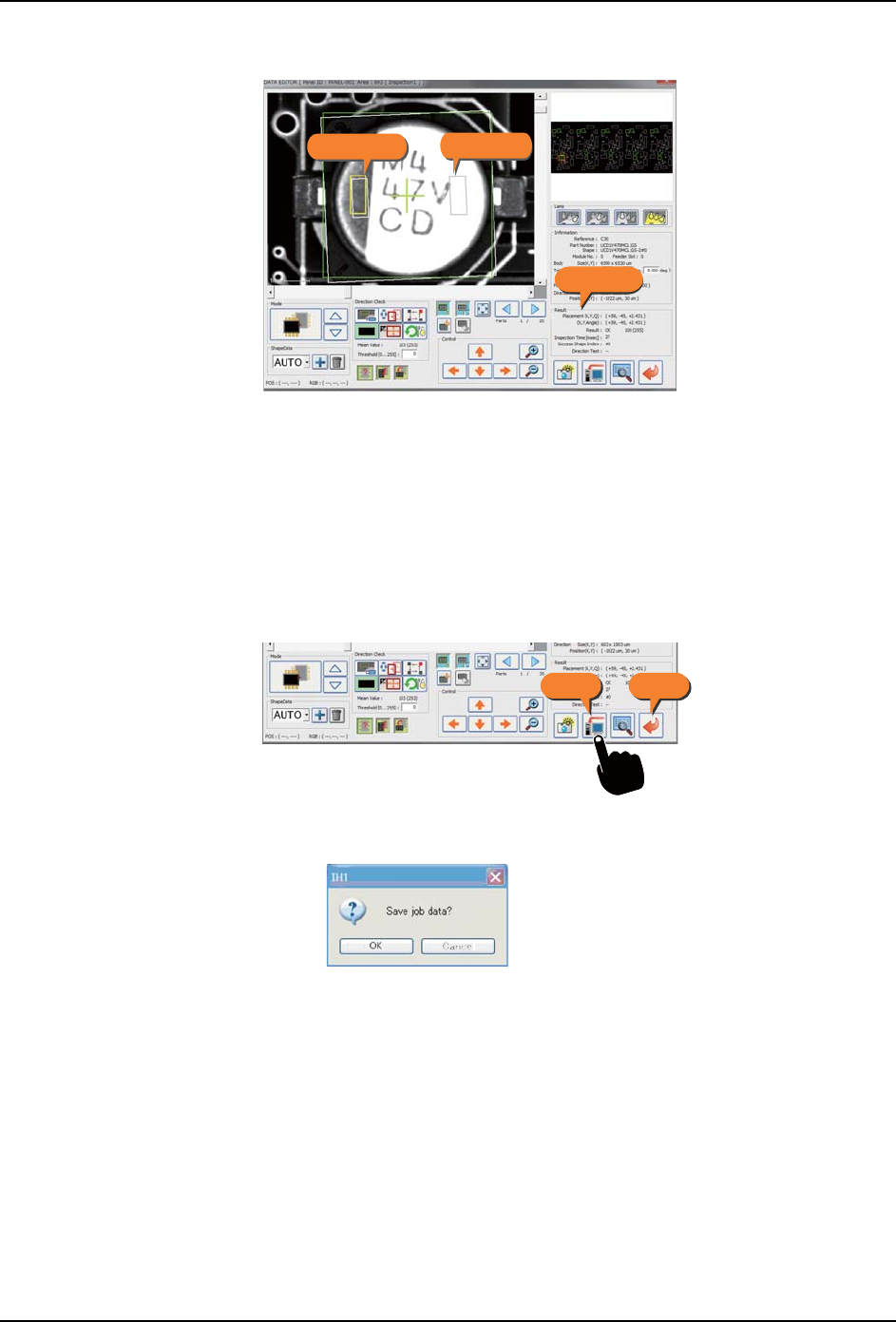

2. 确认测试结果。

出现以下状况时，方向检查需要重新放置。1 ． Result 为「NG」时。2 ． Result 为「OK」，

但 Direction Test 为「NG」时。

备注 )检查区域与比较区域间的平均亮度较大时，检查精度稳定。按下 [ 自动调整 ] 按钮，

亮度差就会变大。

备注 )按照顺序显示了试验的结果（[ 检查结果 ] 的 Direction Test 相对于定义位置旋转

0,+90,+180,+270 度所得到的数据）。合格时数字显示为黑色，不合格时数字显示为红

色。试验的判定结果中只有一个合格时显示为「OK」，有 2 个以上合格是由于无法辨认

方向显示为「NG」。

3. 按下[保存]按钮。

4. 显示保存的确认画面。请选择 [OK]。

5. 请按下 [ 返回 ] 按钮。返回到主画面。

至此，完成方向检查设定。在生产之前，请在管理设定画面上确认方向检查的项目被选择

了。

01NST-1558Sb

Ẕᶹऎඳ

↨䕗ऎඳ

Ẕᶹ㒧ᵰ

01NST-1559Sc

䘊ഔؓᆎ

01NST-1242E

INS-IH1-4.0S 6. IH1 控制器的运用

IH1 使用说明书 139

6.1.8 方向检查 (Pattern) 的设定

使用特定的方式检查元件的贴装方向时，要设定领域。不进行方向检查时，没有必要设定领

域。但是，请在结束贴装电路板的学习后再进行设定。

指定区域的颜色（明暗）进行方向检查时请参照 ?6.1.7 方向检查 (Mark Color) 的设定 ?。

方向检查只能设定 Mark Color 或 Pattern 中的一个。设定了 Mark Color 时，Pattern 的设

定将被解除。

显示方向检查数据的编辑画面。

1. 请按下主画面的 [ 数据编辑 ] 按钮。

备注 )如果不在 IH Server 上用 ADMINISTRATOR 登录，[Edit data] 键将不会显示。此时请按

下 [Log on] 键，重新登录。

01NST-1560Ec

01NST-1234Sa

᭄᥂㓪䕥

6. IH1 控制器的运用 INS-IH1-4.0S

140 IH1 使用说明书

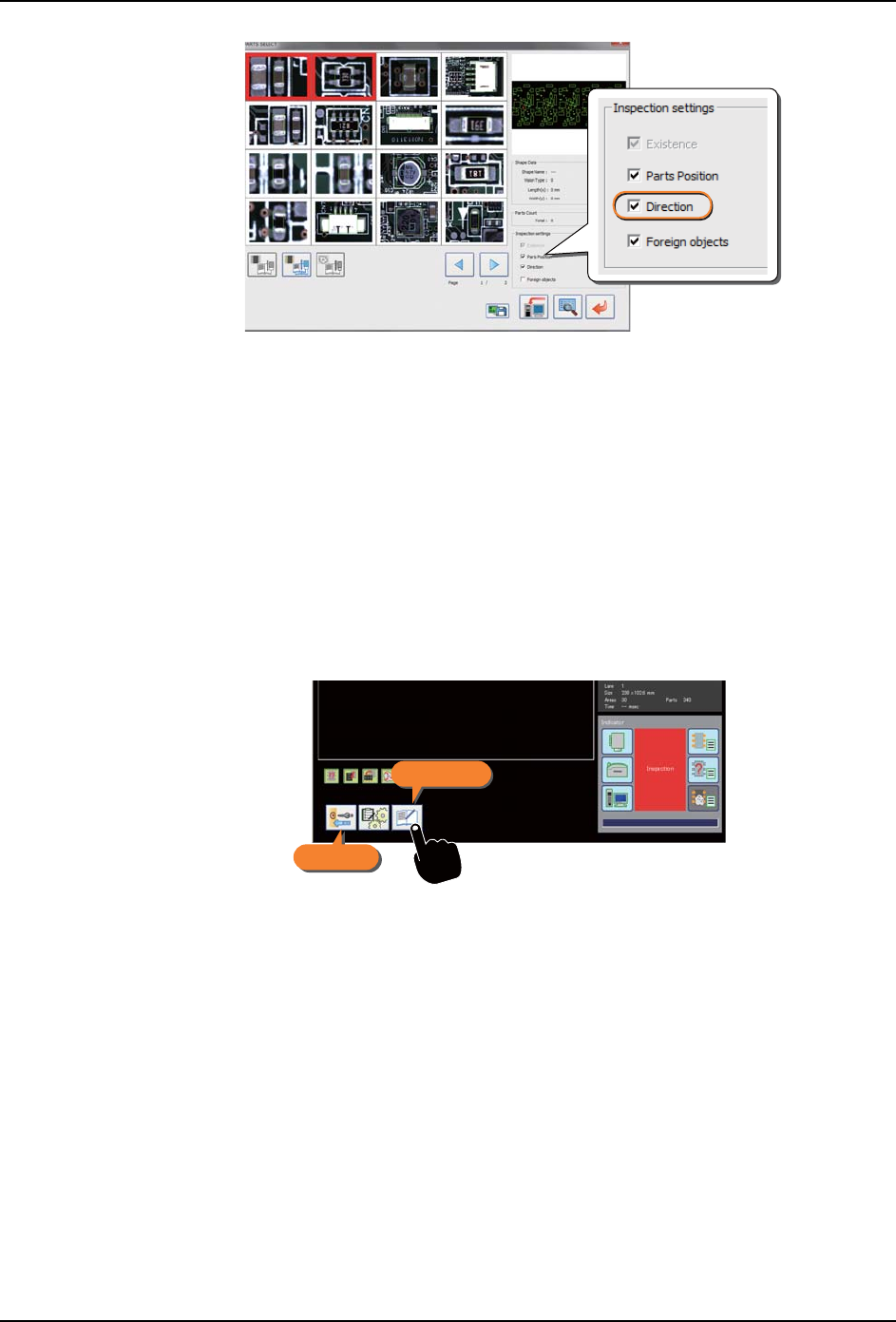

2. 显示元件选择画面。请选择进行方向检查的元件。

备注 )选择后，一览画像的框将变成蓝色。

3. 请按下 [ 指定元件编辑 ]。

4. 显示检查数据编辑画面。

01NST-2711E

01NST-2712S

᤽ᇐݹԬ㕌䗇

01NST-2713E
