INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 75
4.3 其他设置
介绍在特定生产情况下如何设置 Job。
备注 ) 本手册只说明跟 IH1 相关的操作内容。关于如何创建一般 Job，请参考 「Fuji Flexa 学习
手册」。
4.3.1 根据 IH1 的检查结果如何设置贴装跳过
当一块子电路板或一块电路板的价格比较便宜时，比起修理来可能废弃反而更便宜。为了
跳过被判断为不合格的子电路板或电路板，请执行如下设置。
注意 ) 本功能的使用条件是必需位于同一机器内。如果机器处于分开状态则无法使用 （例：IH1
模组和贴装模组之间存在中间待板区）。
注意 ) 使用本功能后，被跳过的不合格品会被送往后工序。关于成品是否合格请客户另外自行准
备判断标准。
设置方法
1. 请点击 Job 中的 「Machine Configuration」中的 「Process Options」项目后进行如下
设置。
01NST-2695E
4. Job 的设定 INS-IH1-4.0S
76 IH1 使用说明书

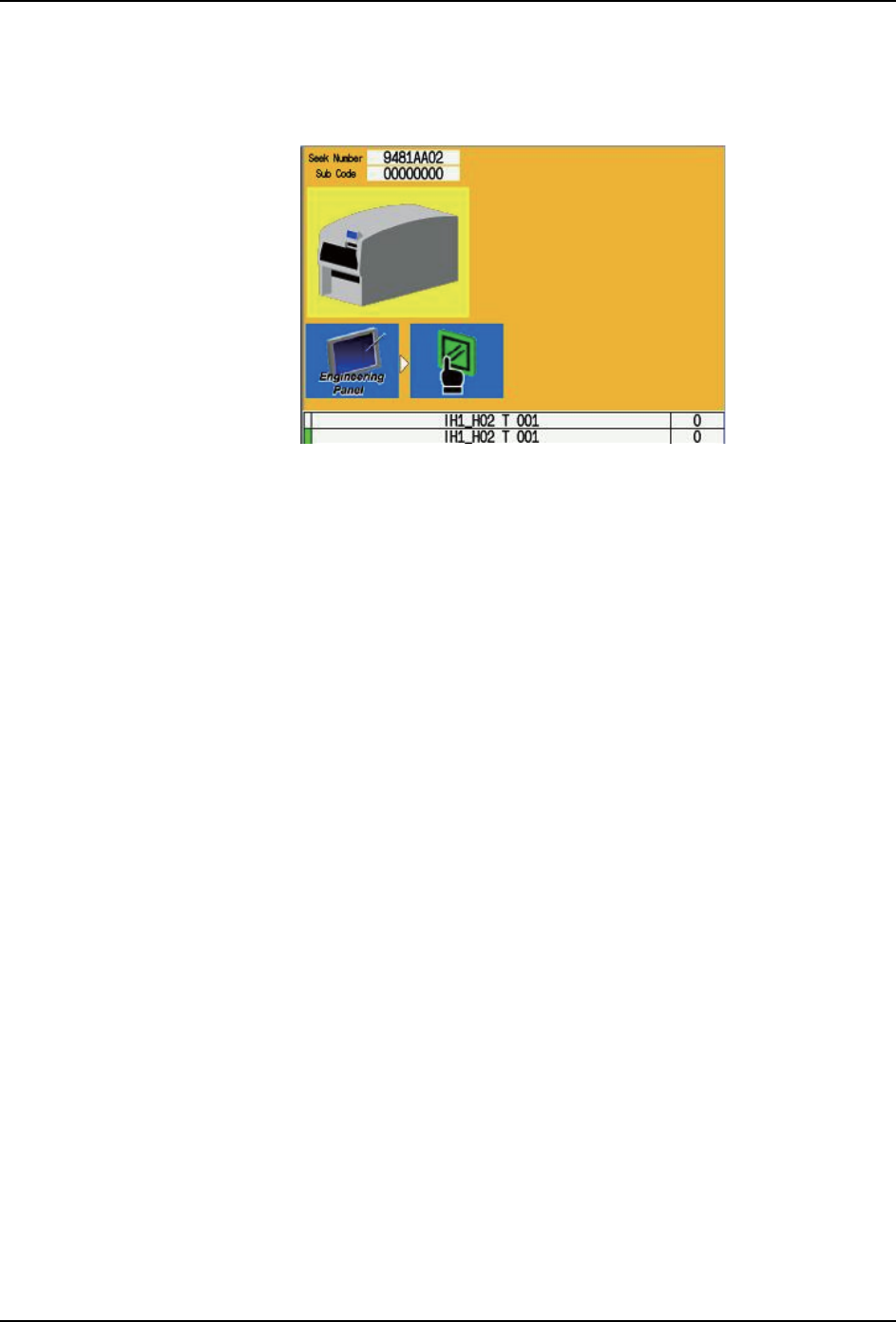

2. 向机器传输 Job 后，请为 IH1 控制器管理设置中的选项 「Enable board skip
function」打勾。
Do Skip on Inspection NG
Off
不使用该功能。
如果出现检查不合格，则在 IH1 机上或者 IH 搬运轨
机上确认。
Auto Board Skip
使用该功能。
如果出现检查不合格，则后工序都将跳过带有不合格
元件的子电路板。非但不执行机上确认，而且会通过
检查模组自动送出该电路板。
Auto Panel Skip
使用该功能。
如果检查不合格，则生产时后工序将跳过该电路板。
非但不执行机上确认，而且会通过检查模组自动送出
该电路板。
Foreign Object Detected
Skip Panel
如果在检查异物时出现不合格，则不在在机上进行确
认。如果在检查异物时出现不合格，则生产时后工序
将跳过该电路板。
Check
只有在检查异物时出现不合格，才在机上进行确认。
因此，只有在检查异物时出现不合格，才会停在 IH1
机上或 IH 搬运轨机上。
01NST-2697E
Enable the block skip function.
Parts presence teaching mode.
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 77
解除通信异常的方法
由于信息量太大或模组之间的通信线路断线而引起检查结果跳过信息共享失败，则机器会
异常停止。如果出现这样的情况，请通过如下步骤修复跳过信息。
1. 请通过保存在 IH 服务器中的检查结果确认跳过的电路板。
2. 请使用 MEdit 指定跳过该电路板。
备注 ) 如果同时使用机上电路板跳过功能和本功能，则请将在机上电路板跳过功能中设置的电路
板也一并设置为跳过。
3. 请点击 Start 键后重新开始生产
备注 ) 虽然现在为了修复电路板跳过信息可以使用机上电路板跳过功能，但是在正常情况下只能
用该功能设置先头模组。除非信息共享出现异常，否则无法设置先头模组以外的模组。
01NST-2696
