9. IH Client INS-IH1-4.0S
180 IH1 使用说明书
元件状态
从错误列表中显示被选择的元件的检查结果。
备注 ) 元件的未选择、未检查和异物检查时，部分数据不被显示。
页面切换按钮
NG 判定元件超出 16 个时，错误列表分成多页显示。请按下该按钮，切换页面。
目视判定输入按钮
请参照 "9.2.5 输入目视判定的结果 "。
显示 Job 中所设定的元件的以下项目。
Ref : 参考名 （元件号码）
X,Y[um]: 元件坐标 [mm]
Angle[deg.] : 元件角度 [deg]
显示元件的 NG 判定公差值。
元件的偏移量超出公差值时，为 NG 判定。
X[um] : 横方向的偏移量
Y[um] : 纵方向的公差值
Q [deg] : 角度的公差值
显示元件的偏移量。
偏移量是元件的正确位置与检出位置的差。
X[um] : 横方向的偏移量
Y[um] : 纵方向的公差值
Q [deg] : 角度的公差值
ܗӊ
݀Ꮒ䞣
Ẕߎԡ㕂
显示前一页的错误列表。
显示后一页的错误列表。
INS-IH1-4.0S 9. IH Client
IH1 使用说明书 181

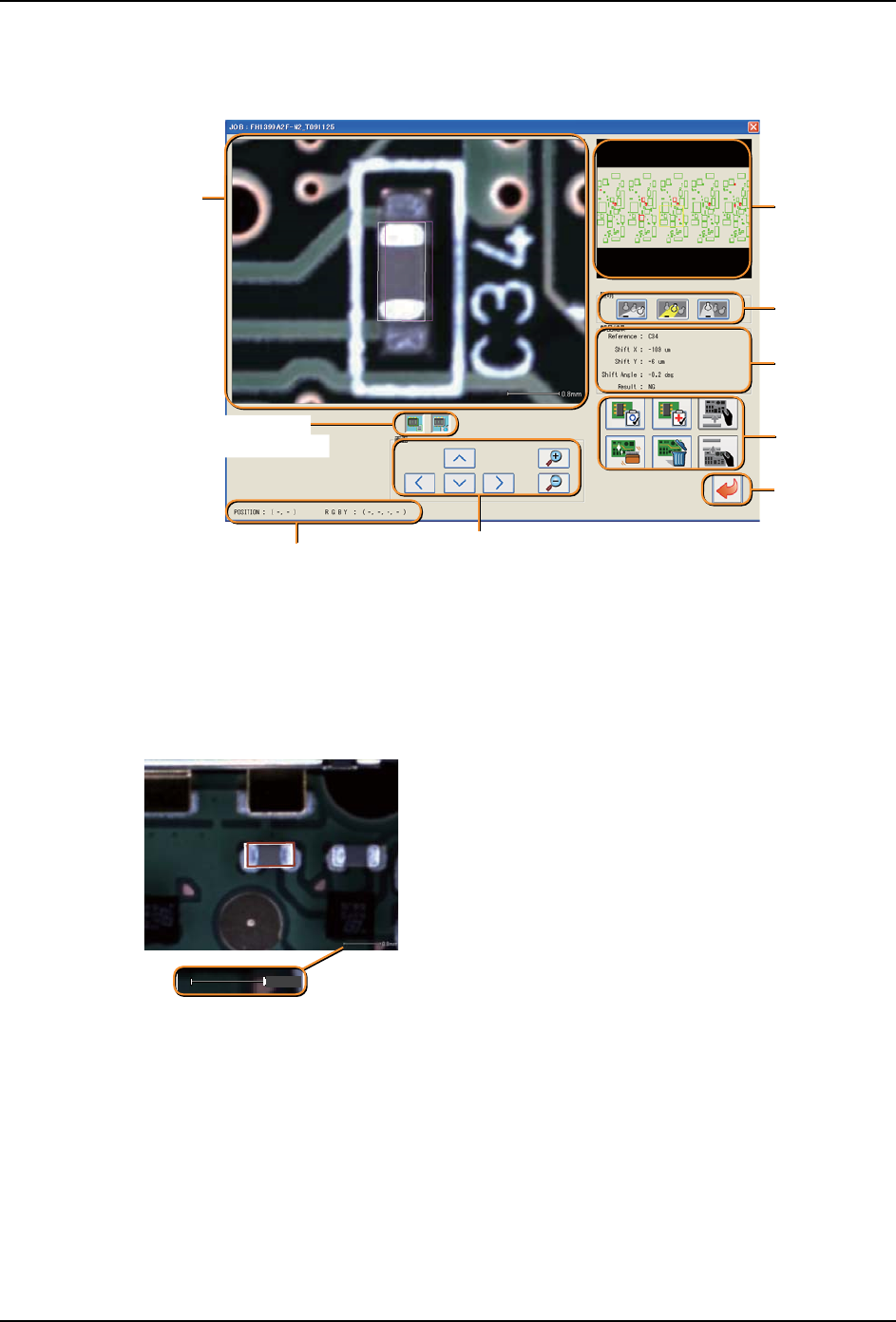

9.2.4 在详细显示画面上确认检查结果影像
在主画面上通过双击错误列表的影像后所显示的画面。能够确认错误元件的详细内容。
影像显示部
显示错误列表中所选择区域的详细影像。
以各色的框显示元件位置。在画面右下方显示符合显示倍率的标尺。
01NST-1652Sa
电路板整体
影像操作按钮
元件状态
目视判定
输入按钮
返回按钮
照明切换按钮
光标状态
影像
显示部
元件位置显示
切换按钮
白色：检查时识别的元件位置
绿色：Job 数据的元件位置 在引脚零部件的引脚部分
与本体部分，其他的零部件的本体部分上进行有
无元件 / 影像処理時間的检查
褐色：检查某个区域时，因影像处理超时而没有进行
元件检查的 Job 数据的位置
0.8mm
9. IH Client INS-IH1-4.0S
182 IH1 使用说明书

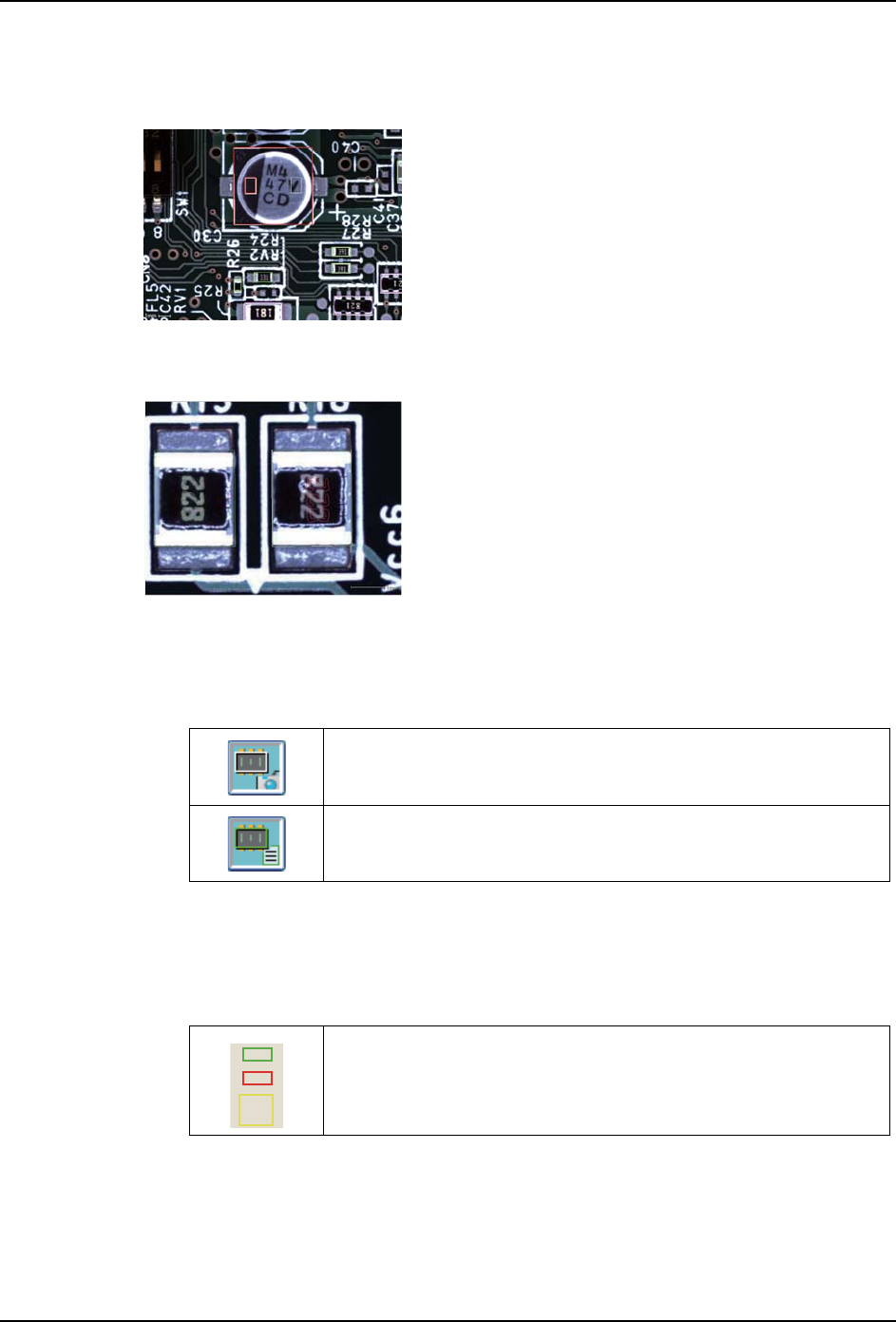

另外，方向检查区域也同样会以不同颜色的边框表示。
元件位置显示切换按钮
此按钮用于显示或隐藏表示影像表示部的元件位置、方向检查区域的边框。
电路板整体图
显示电路板的整体图。3 色矩形的含义如下
方向检查 （Mark Color）
白色：在检查时识别出的元件位置所对应的检查区域。
灰色：对应上述检查区域的对比区域。
紫红色：对应 Jobdata 上的元件位置的检查区域。
方向检查 （Pattern）
白色：检查时捕捉的元件位置
浅蓝色：检查正常时的标准位置
红色：检查异常时的标准位置
用于显示 / 隐藏以下外框：
在检查时识别出的表示元件位置的外框 ( 白色 )、
表示方向检查区域的外框 ( 白色 ) 以及表示对比区域的外框 （灰色）
用于显示 / 隐藏以下外框：
表示位于 Jobdata 上的元件位置的外框 ( 绿色
或者茶色 )、
表示方向检查区域的外框 ( 紫红色 )。
绿色矩形：检查结果为 OK 判定的元件。
红色矩形：检查结果为 NG 判定的元件。
黄色矩形：表示所选择的元件的检查区域。
