2 Kurzbeschreibung
2.1 Funktionsübersicht
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 19
2 Kurzbeschreibung
2.1 Funktionsübersicht
Die Messung der Koplanarität eines Bauteils dient der Vermeidung von Lötproblemen aufgrund
verbogener Anschlüsse. Es soll vor dem Bestücken ermittelt werden, ob alle Anschlüsse die Lot-
paste sicher berühren werden.

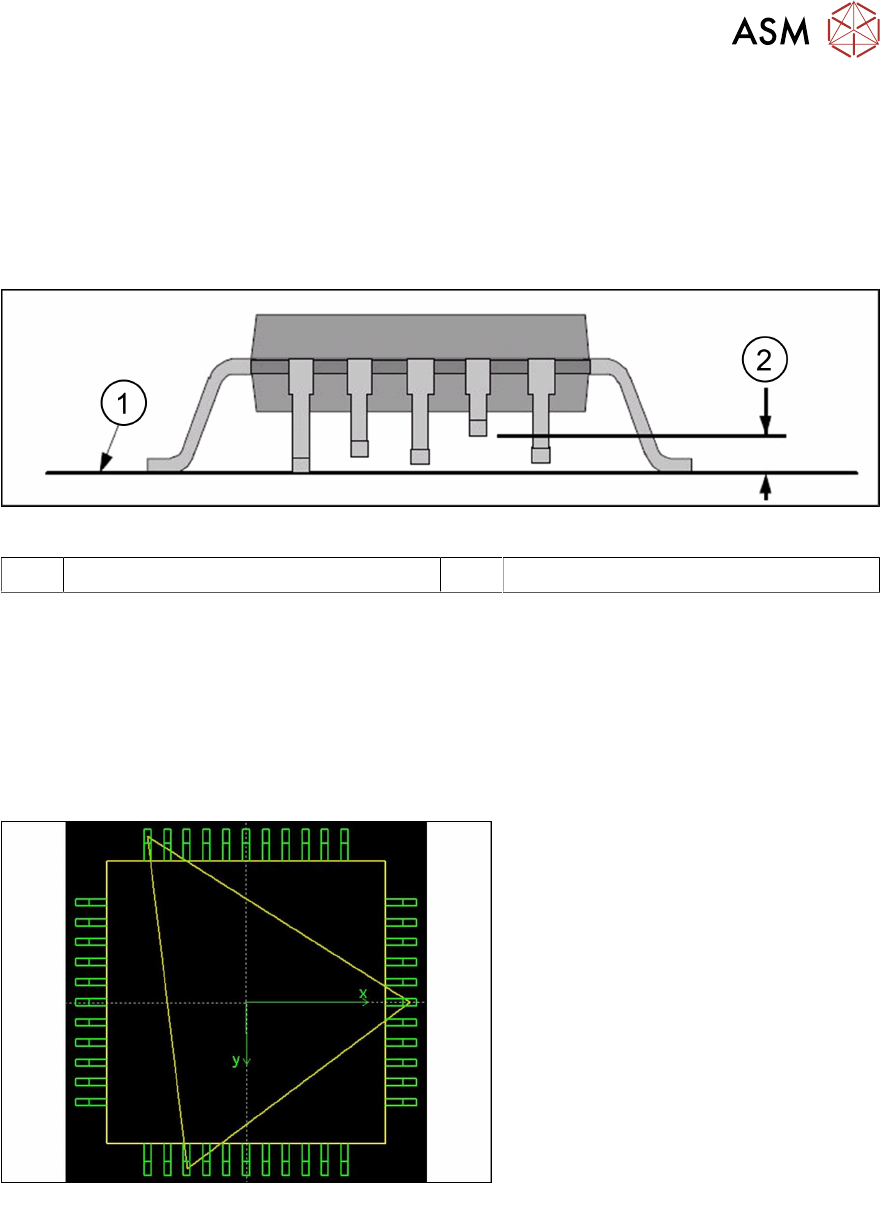

Abb.7: Messung der Koplanarität eines Bauteils
1 Aufsetzebene 2 Koplanaritätsabweichung
Dazu sind folgende Schritte erforderlich:
► Messung der Anschlusshöhen (relativ zum 3D-Sensor)
► Bestimmung der Aufsetzebene (die drei Anschlüsse auf denen das Bauteil auf der Leiterplatte
aufsitzen wird)
► Bestimmung des Anschlusses mit dem größten Abstand zu dieser Ebene und Vergleich dieses
Abstandes zum Koplanaritätsgrenzwert, der i.d.R. etwas kleiner als die Lotpastendicke ist.
Als Ergebnis der Messung wird das Bauteil entweder bestückt oder verworfen.
Abb.8: Aufsetzebene eines Bauteils
Der 3D-Sensor arbeitet nach dem Prin-
zip der Laser-Triangulation. Dabei wird
das Bauteil mit einer Laserlinie aus
einem Winkel von 45° beleuchtet. Das
sich abbildende Profil der Laserlinie wird
von einer Kamera aufgenommen.
2 Kurzbeschreibung
2.2 Voraussetzungen/Einschränkungen
20 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020

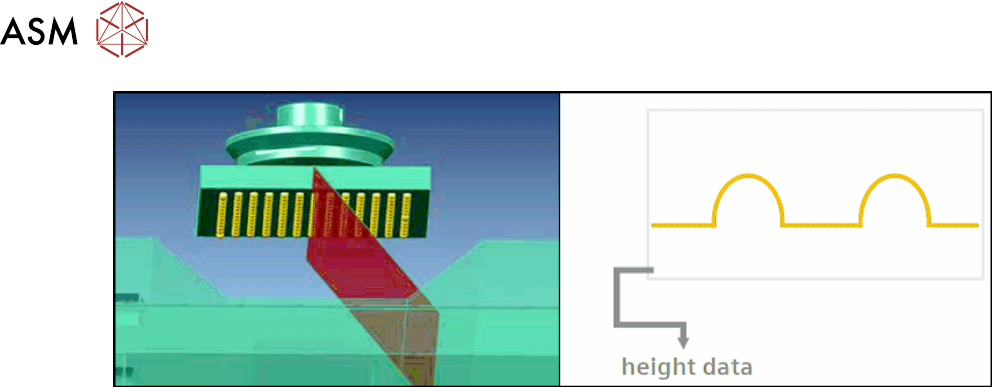

Abb.9: Profil der Laserlinie
Das Bauteil wird über den 3D-Sensor bewegt. Damit entsteht eine Vielzahl solcher Profile, welche
aneinandergereiht das Höhenbild des Bauteils ergeben. Aus diesem Höhenbild werden nun die
Anschlusshöhen bestimmt und schließlich der Koplanaritätswert des Bauelementes ermittelt.
2.2 Voraussetzungen/Einschränkungen
Der Einbau des 3D-Koplanaritätssensors ist an SIPLACE X2 S, X3 S und X4 S nur am Stellplatz 2
möglich.
Der 3D-Sensor kann nur an Stellplatz 2 an den Einbauort der FC-Kamera eingebaut werden. Eine
eventuell bereits vorhandene FC-Kamera muss ausgebaut werden.
Der 3D-Sensor kann sowohl mit dem Twin-Head als auch mit dem CPP-Kopf betrieben werden.
Der CPP-Kopf wird nur in der hohen Einbauposition unterstützt.
2 Kurzbeschreibung
2.3 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 21
2.3 Lieferumfang
Paket "3D-Koplan SIPLACE X4 S / X3 S" [00519807‑xx]:
Menge Bezeichnung Art.-Nr.
1 BoxPC ABP402-A CPU1020E 2xPCI SSD W10 (iBase)
(Ersetzt: Steuerrechner BoxPC 627C [03094731‑xx])
03120423-xx
1 3D-Koplanaritätssensor und Übertragung 03054677-xx
1 Kamera-Link-Interface NI PCI-1428 03052591-xx
1 3D-Koplanaritätssensor 03052362-xx
1 Kabel: Kamera-Link 3D-Sensor (5 Meter) 03053017-xx
1 Kabelsatz 3D Koplan X4 S / X3 S 03091019-xx
1 Adapterkabel Power BoxPC und Koplan-PC 03090848-xx
1 Kabel: Power 3D-Koplanaritaetsensor 03090849-xx
1 Kabel: Achssignale 3D-Sensor 03055217-xx
1 DVI Verlängerungskabel DVI-D 24+1 2m 03103212-xx
1 Patchkabel CAT.5e S-FTP l=2m GY 03103204-xx
2 USB Verlängerungskabel A-St - A-Bu 1,8m 03057639-xx
1 Baugruppe Halter Koplanaritätssensor 03095549-xx
1 Halter Koplanaritätssensor 03100624-xx
1 Halter Koplanaritätssensor am Ständer 03100623-xx
3 ISO 4762 - M 6 x 12-A2-70 03042572-xx
2 ISO 4762 - M 5 x 20-A2-70 03042563-xx
1 Montage-BG Box-PC SX4a 03102011-xx
1 Auflageblech rechts komplett BoxPC SX4a 03102046-xx
1 Auflageblech links komplett BoxPC SX4a 03102026-xx
4 Klettostar-Flausch 20x80 (00348189-xx) 03002842-xx
4 ISO 7380-2 M 4 x 6-A2-70 03099577-xx
1 MS-WIN Embedded Standard 7 System 03096240-xx
1 Montagematerial 3D-Sensor X-Serie S 03104469-xx
1 Eichteil, Koplanaritätsmodul 00315365Sxx
1 Laserkennzeichen Klasse 2 50mm 03134118-xx
4 ISO 7379 - 8 x 12-12.9 03005643-xx
2 Befestigungssockel-selbstkl.MB3A 19x19mm 00316830-xx
10 Kabelbinder B=3,6mm L=140mm TY 24M 00805141-xx
1 Montageanleitung 3D-Koplan X3S/X4S, DE+EN 00197395-xx
1 LAN Karte PCI-Express 2x Gigabit LAN 03118416-xx
1 Betriebssystem USB-Paket WES7(7xx) V3.3 00117122-xx
