3 Einbau
3.5 Stationsrechner ausbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 27
3.5 Stationsrechner ausbauen
Bis Serien-Nr. Gxxxx:
Abb.18: BoxPC (am Beispiel 827C)
► Lösen Sie alle Anschlüsse des
BoxPCs(1)
. Markieren Sie sich ggf.
deren Positionen, so dass Sie diese
später wieder eindeutig zuordnen
können.
► Heben Sie den BoxPC leicht an, damit
er sich von der Klett-Verbindung löst.
► Ziehen Sie ihn nach vorne heraus.
Ab Serien-Nr. Hxxxx:
Abb.19: BoxPC (am Beispiel 627C)
► Lösen Sie alle Anschlüsse des
BoxPCs(1)
. Markieren Sie sich ggf.
deren Positionen, so dass Sie diese
später wieder eindeutig zuordnen
können.
► Entfernen Sie die Befestigungsschrau-
ben des BoxPC und nehmen Sie den
BoxPC aus der Maschine.
3.6 Kabel für Koplanrechner verlegen
Abb.20: Versorgungstür
► Öffnen Sie die Versorgungstür(1).
3 Einbau
3.6 Kabel für Koplanrechner verlegen
28 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020

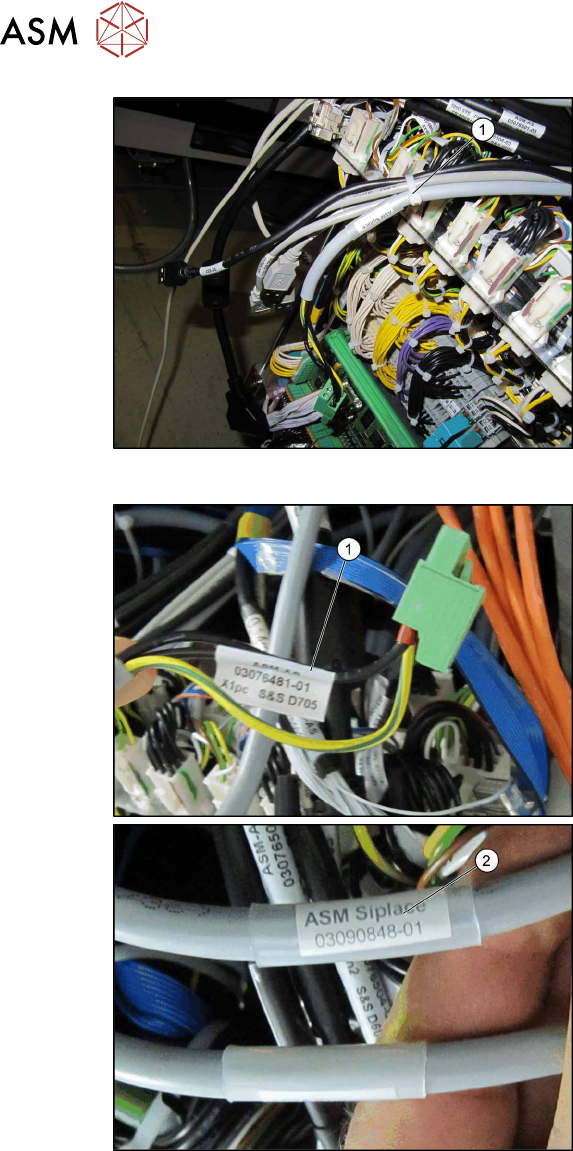

Abb.21: Kabelbinder entfernen
► Entfernen Sie ggf. vorhandene Kabel-
binder (1)
.
Abb.22: Stromkabel
Bis Serien-Nr. Gxxxx:
► Stecken Sie das vorhandene Strom-
kabel [03076481‑xx](1)
am Stations-
rechner ab.
► Verbinden Sie das Stromkabel
[03076481‑xx] mit dem neuen Adapter-
kabel "Power BoxPC und Koplan-
PC" [03090848‑xx](2)
aus dem Kabel-
satz.
Das Adapterkabel "Power BoxPC und
Koplan-PC" [03090848‑xx] ist zweigeteilt. Es
mündet in einem langen und einem kurzen
Kabel mit Stecker.
► Stecken Sie das kurze Ende des Adap-
terkabels am Stationsrechner an.
Das lange Ende wird in den nächsten Schrit-
ten noch durch die Maschine verlegt und
dann am Koplanrechner angeschlossen.
3 Einbau
3.6 Kabel für Koplanrechner verlegen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 29

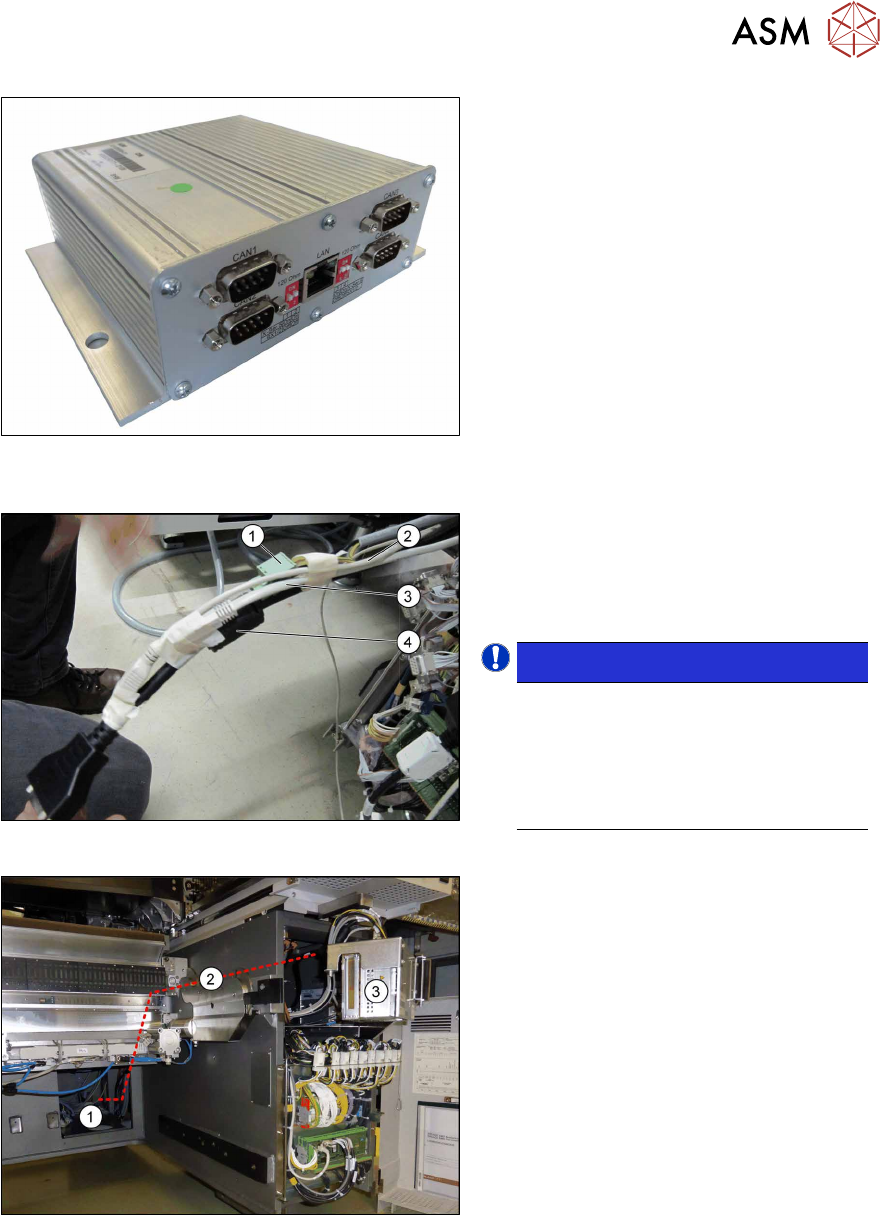

Abb.23: CIN-Box
Ab Serien-Nr. Hxxxx:
► Stecken Sie das vorhandene Stromkabel
[03112403‑xx]
an der CIN-Box ab.
► Verbinden Sie das Stromkabel
[03112403‑xx] mit dem neuen Adapter-
kabel "Power BoxPC und Koplan-
PC" [03090848‑xx] aus dem Kabelsatz.
Das Adapterkabel "Power BoxPC und
Koplan-PC" [03090848‑xx] ist zweigeteilt. Es
mündet in einem langen und einem kurzen
Kabel mit Stecker.
► Stecken Sie das kurze Ende des Adap-
terkabels an der CIN-Box an.
Das lange Ende wird in den nächsten Schrit-
ten noch durch die Maschine verlegt und
dann am Koplanrechner angeschlossen.
Abb.24: Kabel zusammenbinden
► Binden Sie das lange Ende des Adap-
terkabels "Power BoxPC und Koplan-
PC"(1)
, DVI-Verlängerungskabel(4),
Patchkabel CAT.5e(3)
und das USB-
Verlängerungskabel(2)
zusammen.
HINWEIS!
Das USB- und das DVI-Kabel werden
nur für die Installation des Koplan-
rechners benötigt.
Mit dem LAN-Kabel wird der Koplan-
rechner mit dem Stationsrechner ver-
bunden.
.
Abb.25: Kabel verlegen
► Schieben Sie die vier zusammen-
gebundenen Kabel vom Stations-
rechner(3)
durch den Maschinenstän-
der(2)
zum Einbauplatz(1) des
Koplanrechners an Stellplatz1.
