3 Einbau
3.12 Koplanrechner einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 43

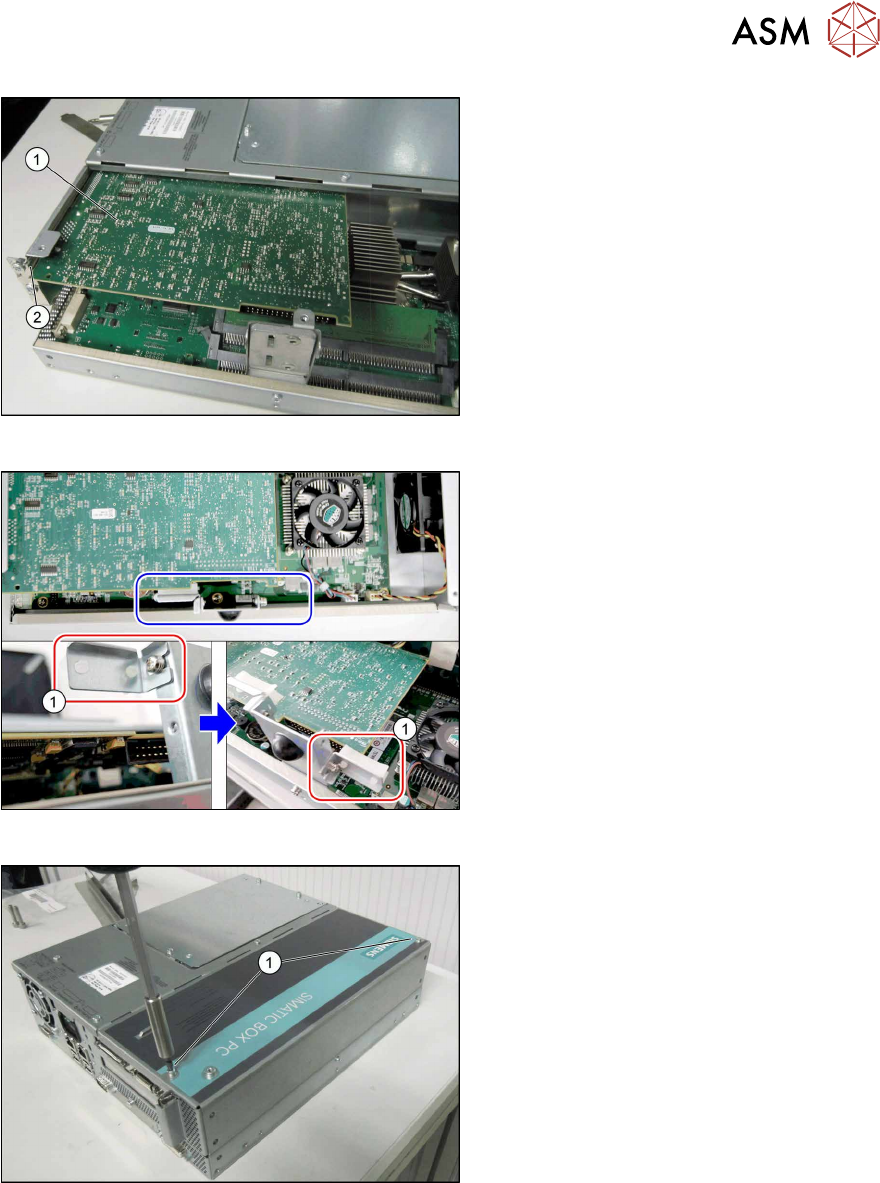

Abb.47: Platine einstecken (am Beispiel BoxPC 627C)
► Stecken Sie die neue Platine
"Kamera-Link-Interface NI
PCI-1428" [03052591‑xx](1)
in den
Steckplatz(2)
. Achten Sie darauf,
dass diese korrekt sitzt.
Abb.48: Steckkarten-Unterstützung umbauen
► Nur iBase BoxPC: Bauen Sie die
Steckkarten-Unterstützung(1)
von der
linken auf die rechte Seite um. Andern-
falls können Bauteile auf dem Kamera-
Link-Interface beschädigt werden.
Abb.49: Abdeckung montieren (am Beispiel BoxPC 627C)
► Schließen Sie Abdeckung am Koplan-
rechner.
► Ziehen Sie die Schrauben(1) an.
3 Einbau
3.12 Koplanrechner einbauen
44 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
3.12.2 Koplanrechner befestigen und verkabeln

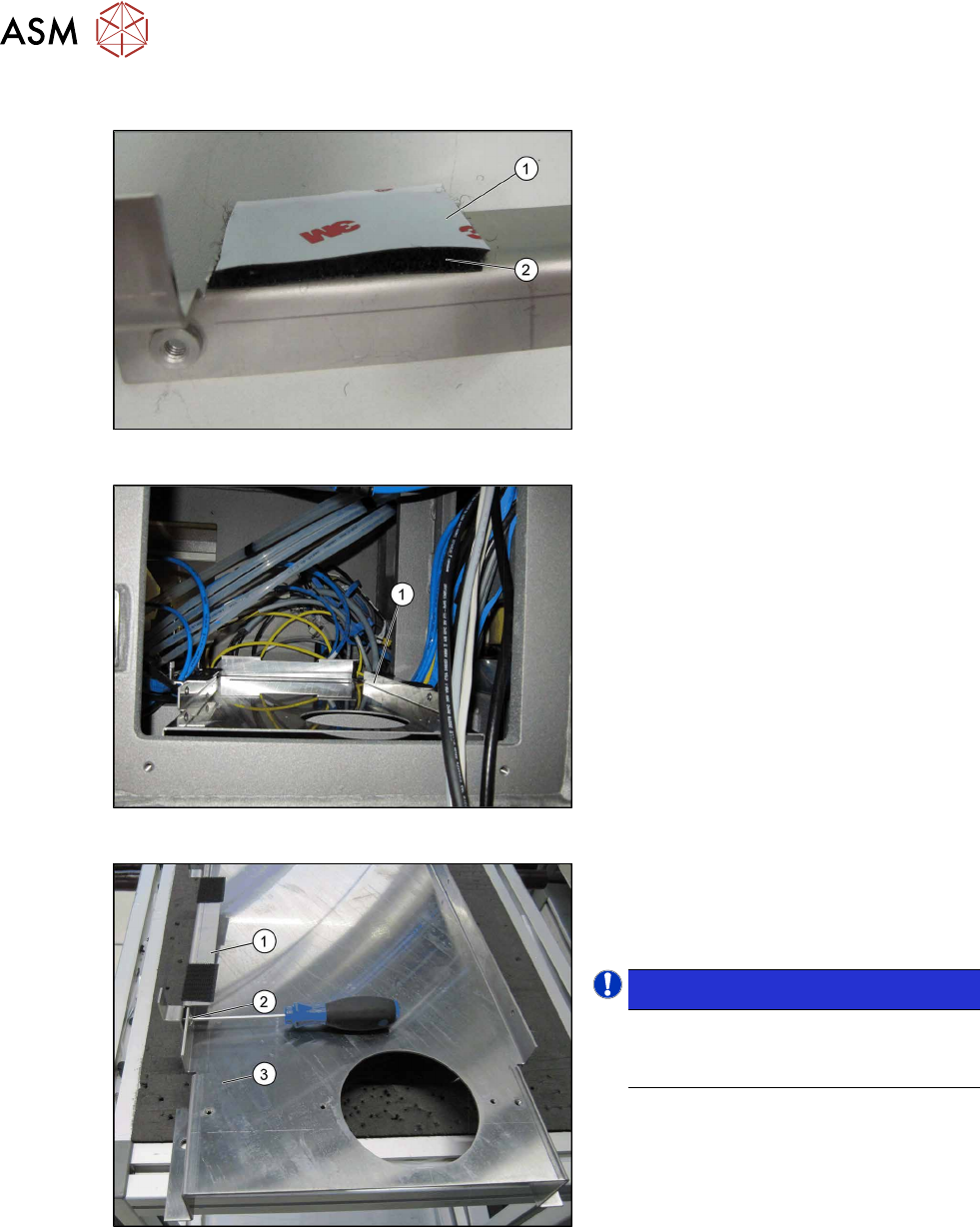

Abb.50: Klettstreifen einkleben
► Kleben Sie vier Klettstreifen mit der
harten Seite(2)
nach unten auf die
Haltewinkel [03102046‑xx] und
[03102026‑xx]. Belassen Sie die
Schutzfolie(1)
auf der weichen Seite.
Diese wird erst kurz vorm Einbau des
Koplanrechners entfernt.
Abb.51: Auflageblech eingebaut
Auflageblech (1) innerhalb der Maschine.
Abb.52: Haltewinkel befestigen
► Befestigen Sie die Haltewinkel(1) für
den Koplanrechner links und rechts mit
den vier Schrauben M4x6(2)
an dem
Auflageblech(3)
im Stellplatz1.
HINWEIS!
Montagerichtung:
Achten Sie darauf den Winkel mit dem
Schenkel nach links zu montieren.
.
3 Einbau
3.12 Koplanrechner einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 45

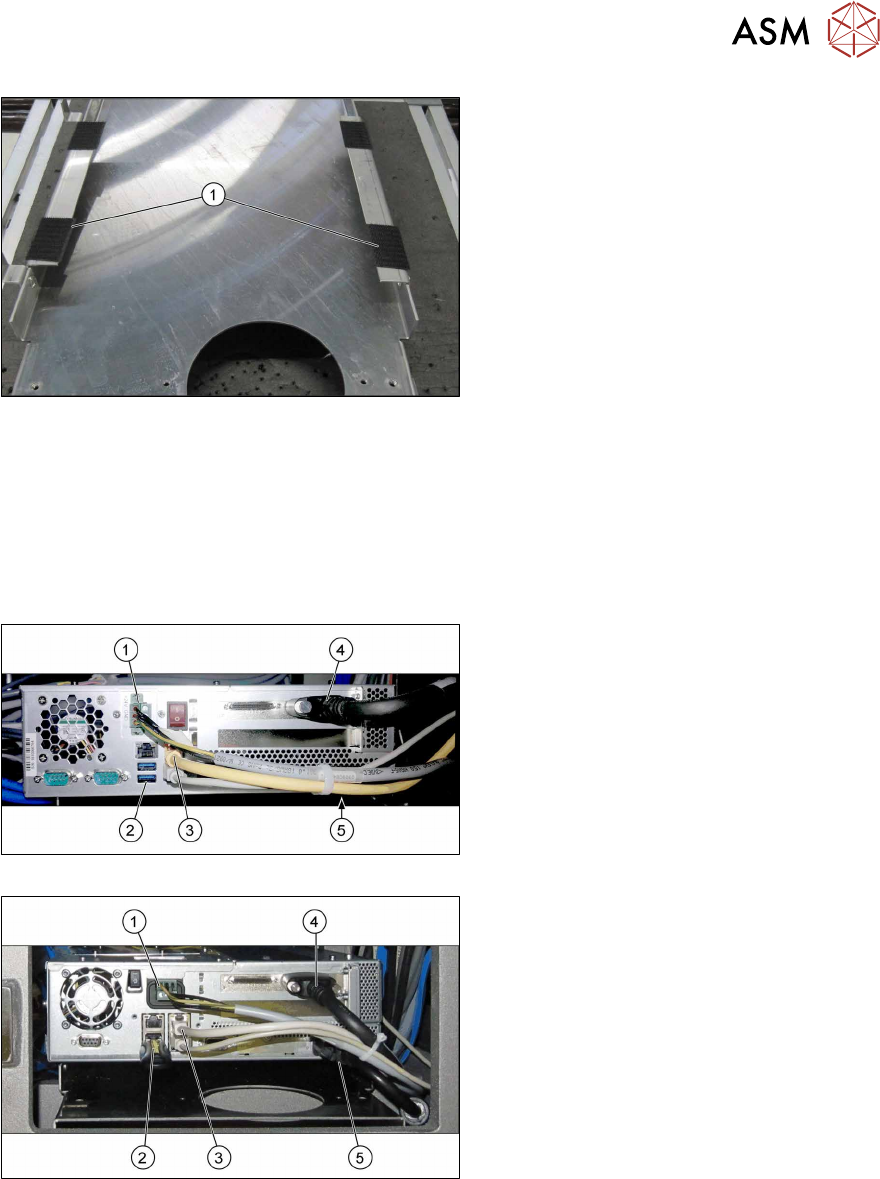

Abb.53: Klettstücke
► Ziehen Sie die Schutzfolie von den
Klettstreifen ab und setzen Sie den
Koplanrechner auf die Winkel.
► Setzen Sie den Koplanrechner so auf
die Winkel auf, dass die Klettstrei-
fen(1)
deckend sind.
► Stellen Sie alle Verbindungen zum Koplanrechner wieder her.
Siehe auch:
– 3.10 "Stationsrechner einbauen (ab Hxxxx)" [}39]
– 3.11 "Stationsrechner einbauen (bis Gxxxx)" [}40]
– 4.4 "Stromlaufpläne" [}77]
► Schließen Sie das LAN-Kabel am Stationsrechner an.
Abb.54: Verkabelung Koplanrechner (BoxPC 627C)
Abb.55: Verkabelung Koplanrechner (iBase)
Verkabelung
1. Strom-Anschluss: [03090848‑xx] X1qb
2. USB-unten rechts: USB-Verlänge-
rungskabel [03057639‑xx] X7qb
Wird nur für die Installation des Koplan-
rechners benötigt.
USB unten links: Steckplatz für das
Installationsmedium (z.B. USB-Stick)
3. Rechte LAN-Buchse: LAN-Kabel
[03103204‑xx] X5qb
Mit diesem LAN-Kabel wird der Koplan-
rechner mit dem Stationsrechner ver-
bunden.
4. Kamera-Link-Kabel vom Koplan:
[03053017‑xx] X1pn
5. DVI-Verlängerungskabel:
[03103212‑xx] X4qb
Wird nur für die Installation des Koplan-
rechners benötigt.
