3 Einbau 3.7 Kabel an (M)GCU anschließen Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 31 Abb.28: Kabelbinder ► Sichern Sie das Kabel mit einem Kabelbinder (1) und schieben Sie die GCUs …
3 Einbau
3.7 Kabel an (M)GCU anschließen
30 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020

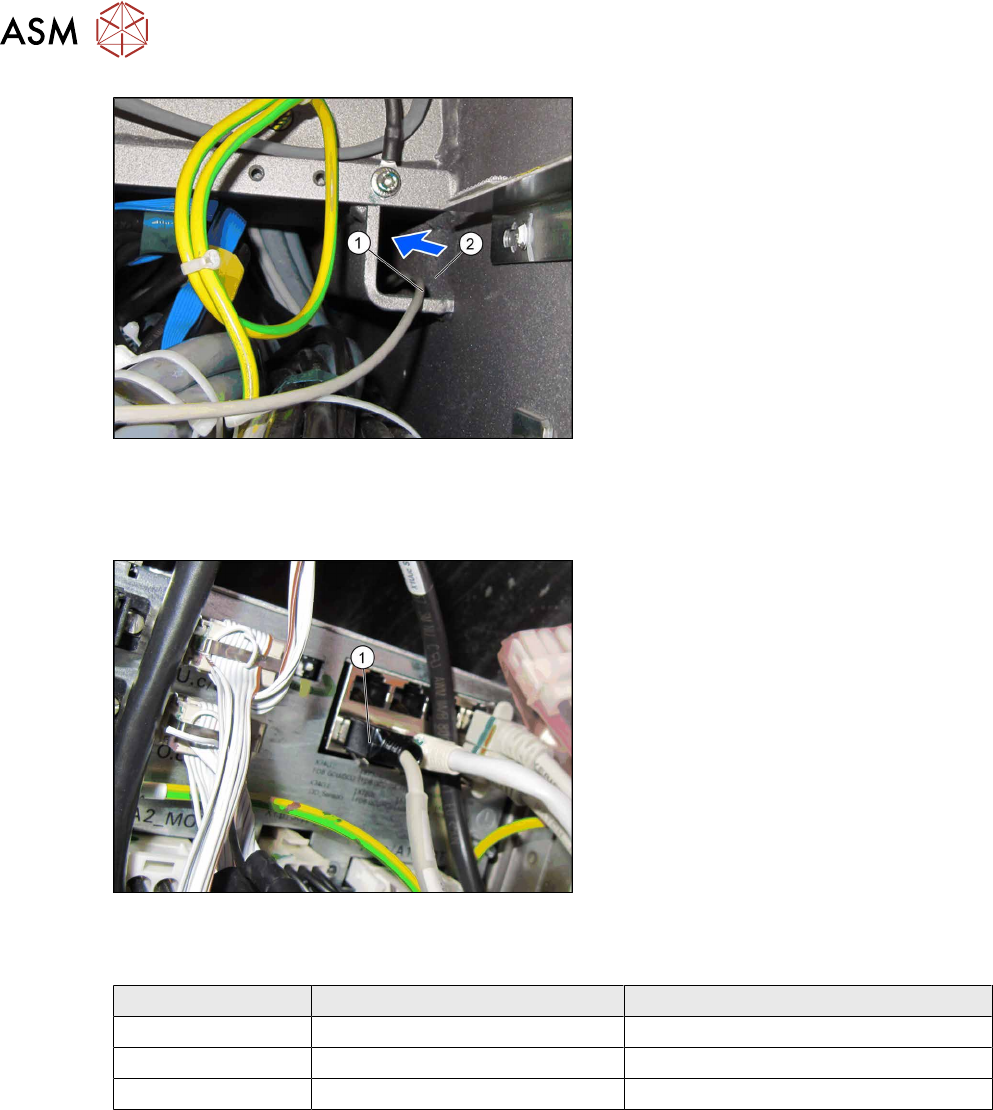

Abb.26: Kabel "Achssignale 3D-Sensor" verlegen
► Ziehen Sie das eine Endes des Kabels
"Achssignale 3D‑Sen-
sor" [03055217‑xx](1)
durch die Tra-
verse(2)
zum Stellplatz2.
3.7 Kabel an (M)GCU anschließen
Abb.27: MGCU / GCU
Beachten Sie dazu auch die folgenden
Abschnitte:
●
Bis Serien-Nr. Gxxxx:
3.7.1
"Übersicht GCUs" [}32]
●
Ab Serien-Nr. Hxxxx:
3.7.2
"Übersicht MGCUs" [}34]
► Ziehen Sie den GCU-Schlitten soweit
aus der Maschine. Die Befestigungs-
schraube unten links muss gelöst
werden.
► Schließen Sie das andere Ende des
Kabels "Achssignale 3D-Sensor" an
(siehe Tabelle).
Anschluss des Kabels "Achssignale 3D-Sensor" [03055217‑xx] in der X-Serie S
Maschine GCU bis Serien-Nr. Gxxxx MGCU ab Serien-Nr. Hxxxx
X2S GCU Portal 3, X74Ouc MGCU Position 3, X74O_c
X3S GCU Portal 3, X74Ouc MGCU Position 3, X74O_c
X4S GCU Portal 2, X74Otc MGCU Position 2, X74O_c
3 Einbau
3.7 Kabel an (M)GCU anschließen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 31
Abb.28: Kabelbinder
► Sichern Sie das Kabel mit einem
Kabelbinder(1)
und schieben Sie die
GCUs wieder in die Maschine hinein.
Abb.29: Schlitten sichern
► Ziehen Sie die Schraube (2) für die
Befestigung des Schlittens(1)
an.
3 Einbau
3.7 Kabel an (M)GCU anschließen
32 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
3.7.1 Übersicht GCUs
Abb.30: Übersicht GCUs
