3.17.2 Stationäre Kamera SST33 kalibrieren

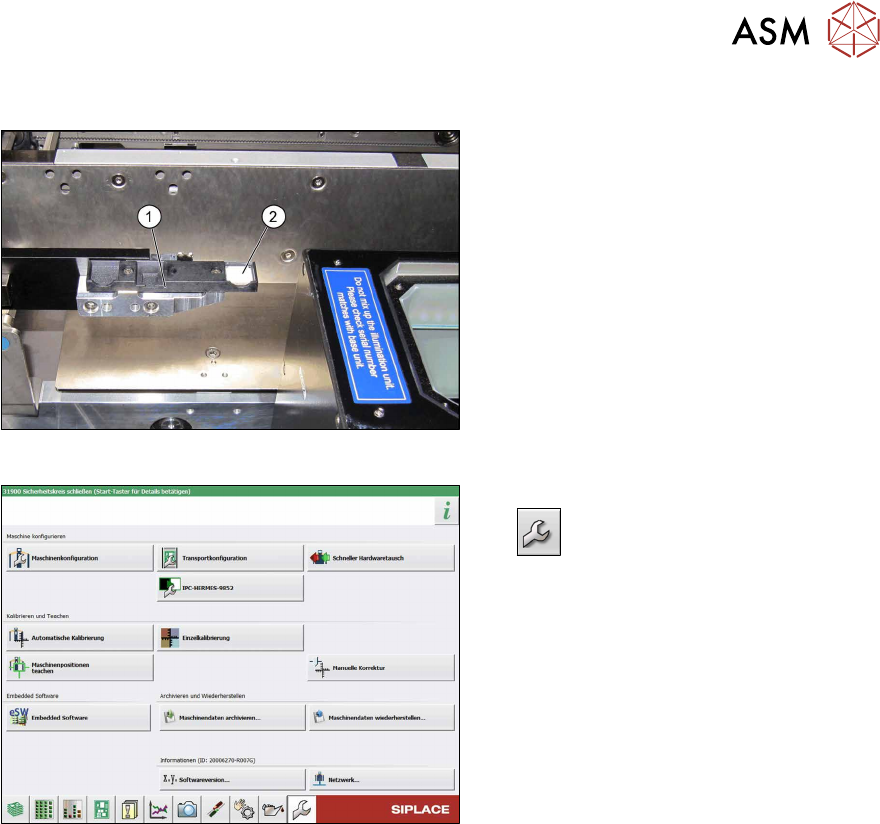

Abb.67: Kalibrierteil
► Legen Sie das Kalibrierteil(2) in die
Kalibrierteilablage(1)
.
Abb.68: Service Menü
► Wechseln Sie mit der Schaltfläche
in das Servicemenü.
► Klicken Sie auf die Schaltfläche Auto-
matische Kalibrierung.
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
52 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
Bis SW711.x

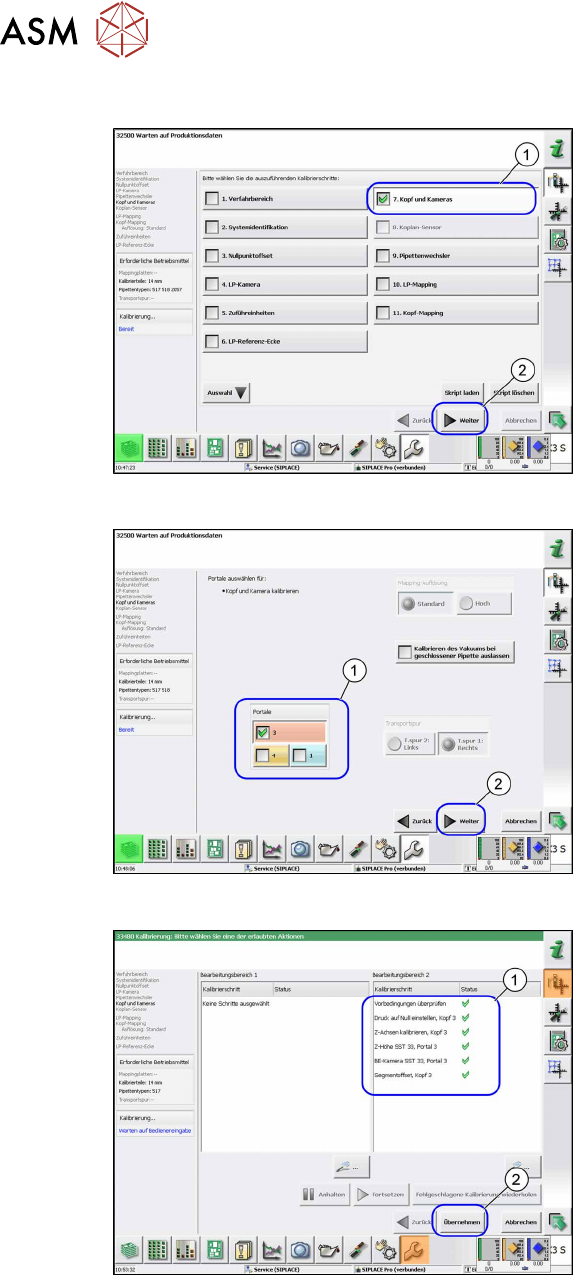

Abb.69: Kopf und Kameras
► Wählen Sie die Schaltfläche Kopf und
Kameras(1).
► Wählen Sie die Schaltfläche Weiter(2).
ð Die Ansicht Kopf und Kameras
wird angezeigt.
Abb.70: Portalauswahl
► Wählen Sie das entsprechende Por-
tal(1)
aus.
► Wählen Sie die Schaltfläche Weiter(2).
ð Die Kalibrierung wird gestartet.
Abb.71: Kalibrierwerte
► Wählen Sie die Schaltfläche Überneh-
men(2), um die angezeigten Kalibrier-
werte(1)
zu übernehmen.
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 53
Ab SW712.x
Abb.72: Kalibrierung (Kombinierte Schritte)
Abb.73: Kalibrierung (Alle Schritte)
Sie können zwischen Kombinierte Schritte
und Alle Schritte wählen.
Nachfolgend wird die Vorgehensweise für
Alle Schritte
beschrieben.
► Wählen Sie unter Kalibrierschritte
auswählen den Punkt Alle Schritte
aus.
► Wählen Sie Kopf und Kameras aus.
► Wählen Sie auf der nächsten Seite die
Portale aus, auf denen sich die zu kali-
brierenden Köpfe befinden und klicken
Sie auf die Schaltfläche Weiter
.
Folgen Sie den Anweisungen auf den fol-
genden Seiten:
► Als Nächstes werden die Bedingungen
für die Kalibrierung überprüft (Pipette,
Kalibrierteil, usw.). Folgen Sie den
Anweisungen.
Danach wird die Kalibrierung gestartet. Alle
notwendigen Zwischenschritte (Kopfhöhe,
etc.) werden automatisch durchgeführt.
