4 Anhang 4.4 Stromlaufpläne Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 77 4.4 Stromlaufpläne 4.4.1 Stromlaufpläne (bis Gxxxx) Abb.119: BoxPC 627C und GCU2
4 Anhang
4.3 Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
76 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
IC-Kamera Typ 33: Kameramodul befestigen
Abb.117: Markierungen für die unterschiedlichen Einbauhö-
hen (1)
► Hängen Sie die Kamera auf die
Schrauben an den Distanzplatten.
Abb.118: Kameraunterteil
► Hängen Sie das Kameraunterteil mit
den oberen Schraubenöffnungen (1)
in
diese beiden Schrauben ein. (Schlüs-
sellochprinzip für Kamera Typ 33 ab
Version 06.)
► Bringen Sie das Kameraunterteil mit
den beiden unteren Schrauben (2)
auf
die richtige Einbauhöhe auf Position I
(1)
und ziehen Sie alle vier Schrauben
fest.
VORSICHT
Einbauhöhe beachten
Achten Sie beim Einbau der Kamera auf die korrekte Einbauhöhe. Ansonsten besteht
Crash-Gefahr!
Stellplätze 2 und 3
► Wenn Sie keine FC-Kamera an demselben Stellplatz einbauen müssen, fahren Sie fort mit
dem Verkabeln der Kamera (siehe Abschnitt Elektrische Anschlüsse).
► Wenn Sie eine FC-Kamera an demselben Stellplatz einbauen müssen, fahren Sie fort mit
Abschnitt Einbau der FC-Kamera Typ 25 - Stellplatz 2 und 3
Stellplätze 1 und 4
► Fahren Sie fort mit dem Verkabeln der Kamera (siehe Abschnitt Elektrische Anschlüsse).
4 Anhang
4.4 Stromlaufpläne
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 77
4.4 Stromlaufpläne
4.4.1 Stromlaufpläne (bis Gxxxx)

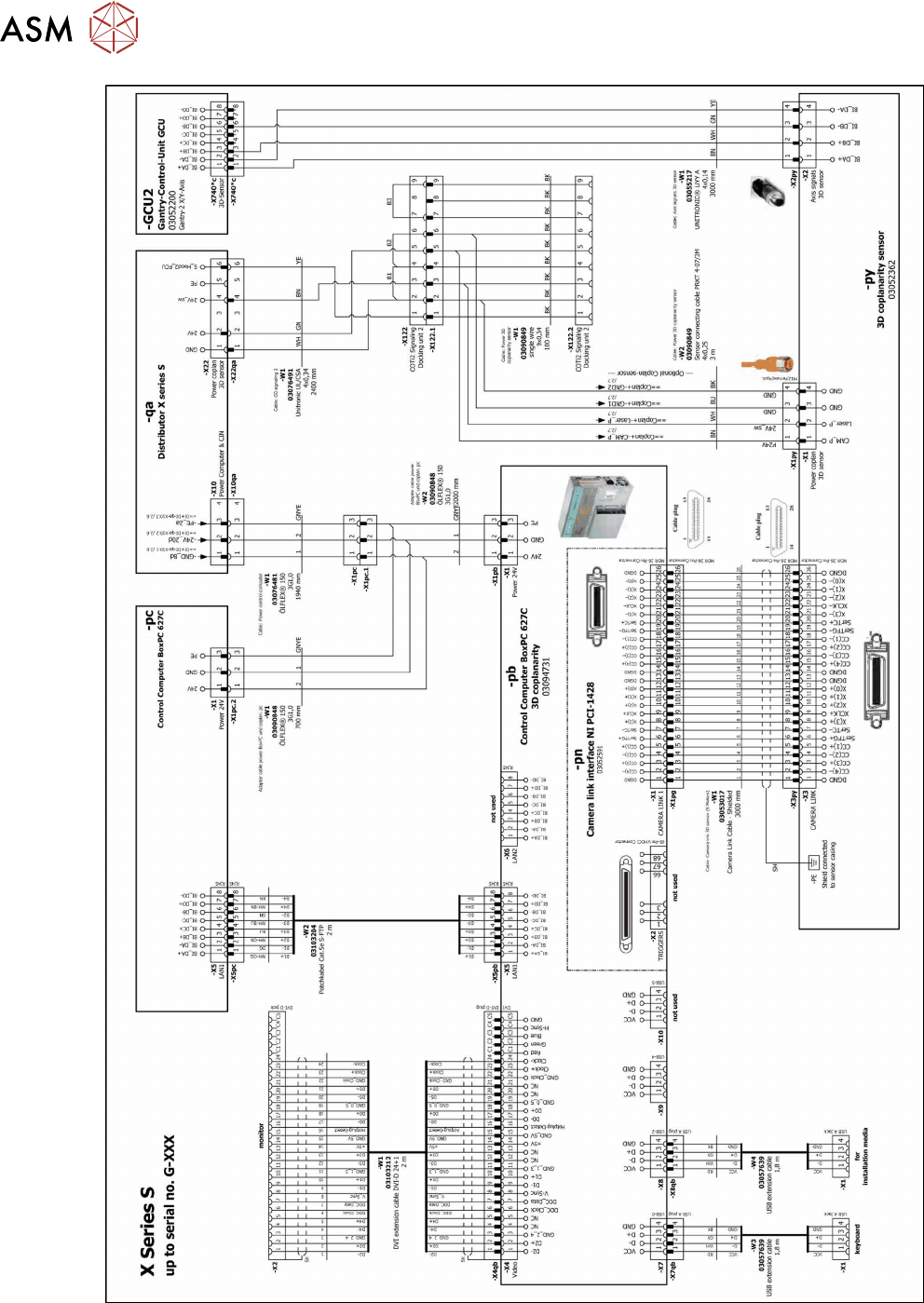

Abb.119: BoxPC 627C und GCU2
4 Anhang
4.4 Stromlaufpläne
78 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
Abb.120: BoxPC 627C und GCU2
