4 Anhang
4.1 Auszüge aus der Serviceanleitung
62 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
4.1.2 Vision-LED-Treiber VLT33
Diese Platine ist Bestandteil der stationären Kameras SST25, SST33 und SST36 (ohne GigE).
Jenach Maschinentyp können nur bestimmte stationäre Kameras verbaut werden.

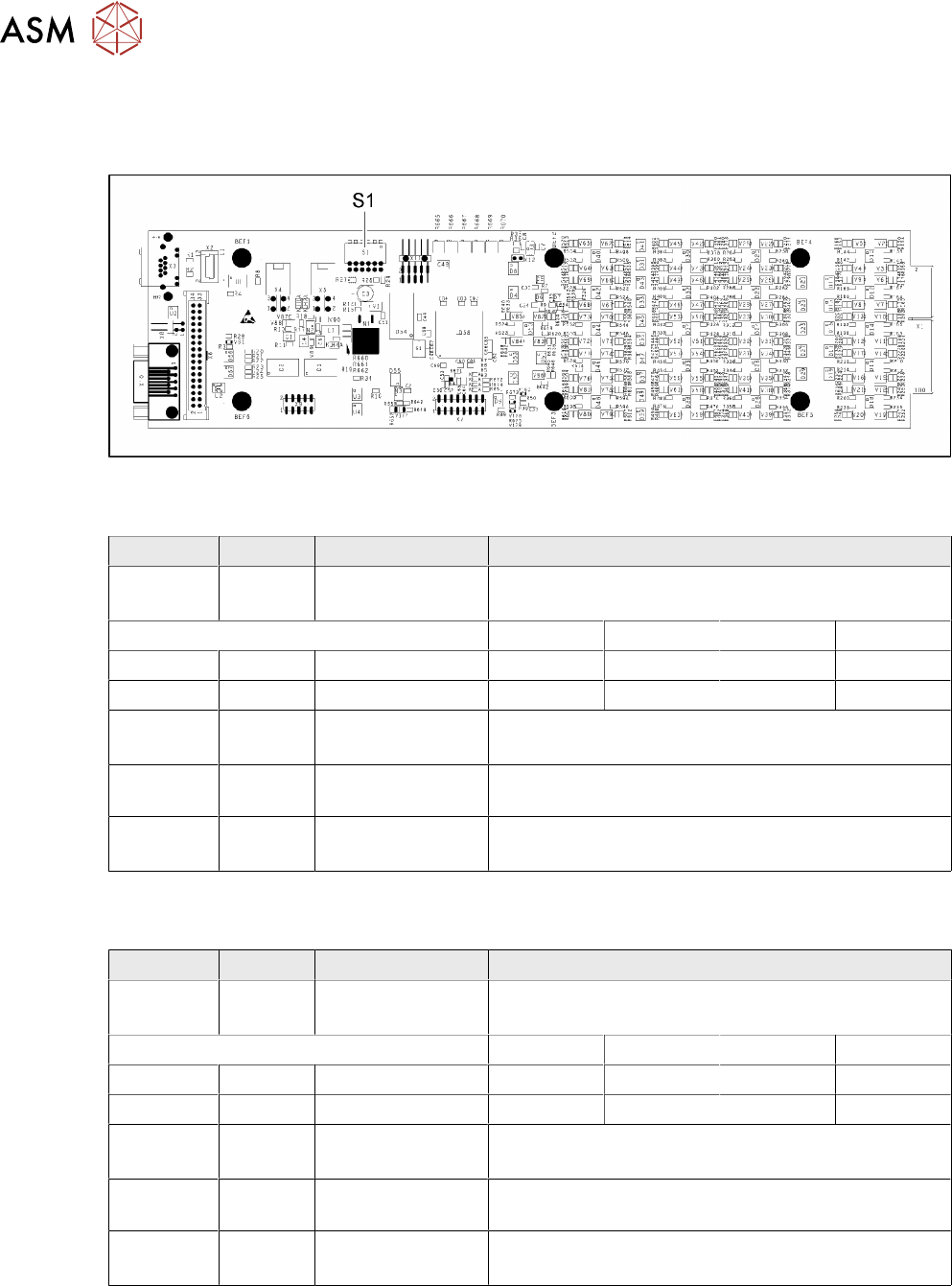

Abb.94: 03039244-03
DIP-Schalter S1 für SST25 [03039244-03]
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF PORTAL_ID_0 *) OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 *) OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 OFF CAN_GRUPPE OFF: FC-Camera
ON: IC-Camera
*) Stellen Sie den Stellplatz ein an dem die stationäre Kamera montiert ist.
DIP-Schalter S1 für SST33, 36 [03039244-03]
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF PORTAL_ID_0 *) OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 *) OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON CAN_GRUPPE ON: IC-Camera
OFF: FC-Camera
*) Stellen Sie den Stellplatz ein an dem die stationäre Kamera montiert ist.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 63
4.1.3 Vision LED Controller VLC25/33 GigE DTC
03117981-xx Vision LED Controller VLC33 GigE DTC
03117587-xx Vision LED Controller VLC25 GigE DTC
Diese beiden Platinen sind grundsätzlich identisch. Auf der VLC25-Platine gibt es zusätzlich die
Stecker X21 und X22
Die Platinen sind Bestandteile der stationären Kameras SST25/33 GigE.

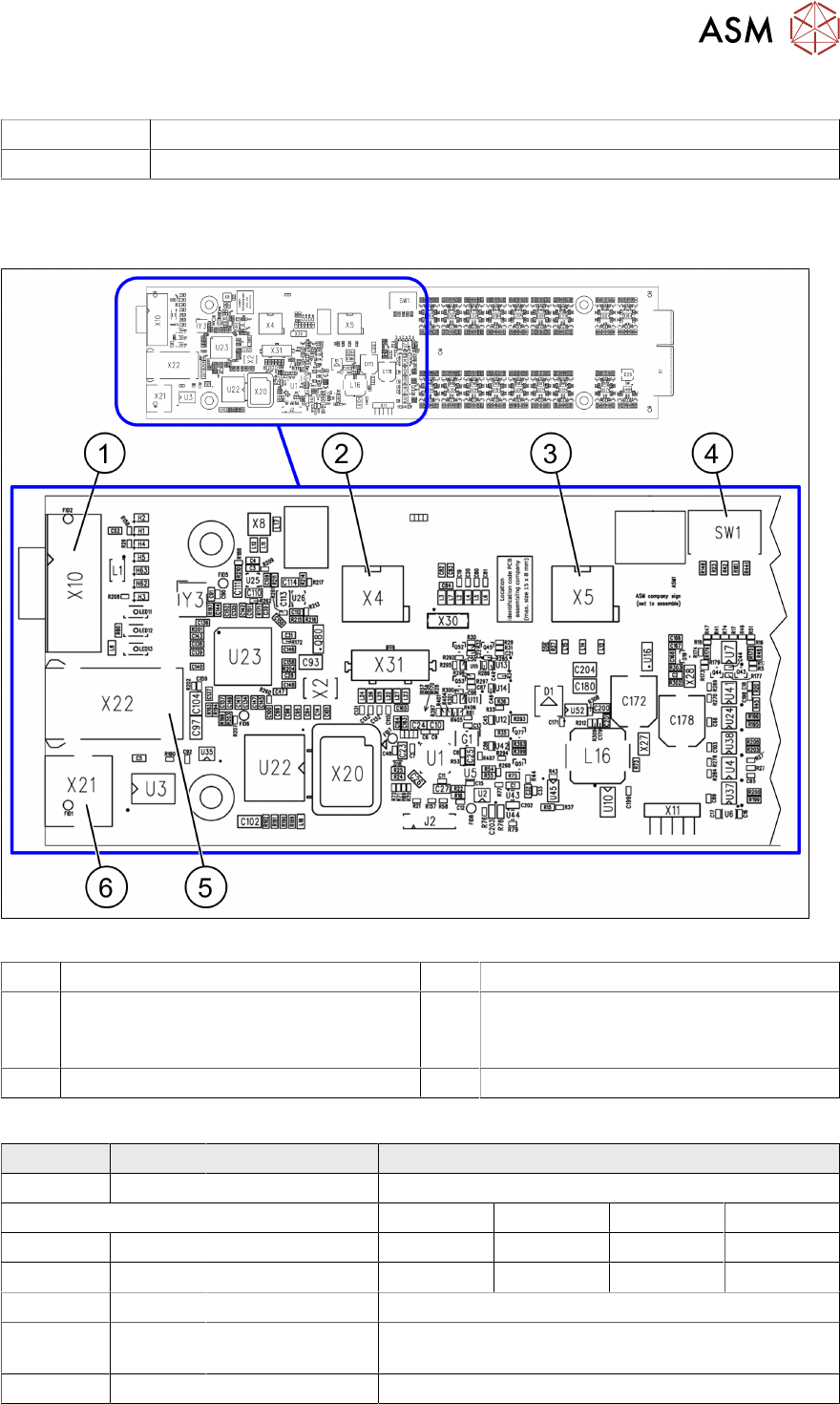

Abb.95: Vision LED Controller VLC25 GigE DTC [03117587-xx]
1 CAN-Bus 2 X4: Kabel Stromversorgung
3 X5: Kabel Stromversorgung, Brücke zu
FC-Kamera
(Nicht verwendet in TX-Serie)
4 DIP-Schalter SW1 (s.u.)
5 Stecker X22 (nur VLC25) 6 Stecker X21 (nur VLC25)
DIP-Schalter S1 [03117587-xx] [03117981-01]
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb, ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF PORTAL_ID_0 *) OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 *) OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED, ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON/OFF CAN_GRUPPE ON: IC-Camera, OFF: FC-Camera
*) Stellen Sie den Stellplatz ein an dem die stationäre Kamera montiert ist.
4 Anhang
4.2 Auszug aus der Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
64 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
4.2 Auszug aus der Montageanleitung "SIPLACE X-Series S,
SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
Die folgenden Kapitel sind Auszüge aus der Montageanleitung. In der Montageanleitung finden Sie
ggf. weitere Informationen.
4.2.1 Kamera montieren
Konfigurationen
IC-Kameras Typ 33 können an allen vier Stellplätzen eingebaut werden (Ausnahme: An der
SIPLACE X4iS ist kein Einbau am BB1 möglich).
FC-Kameras Typ 25 können nur an den Stellplätzen 2 und 3 eingebaut werden und nur in Kombi-
nation mit der IC Kamera Typ33.
Abb.96: Einbaulage Kameras (am Beispiel der SIPLACE
X4S)
1. IC-Kamera Typ 33
2. FC-Kamera / 3D-Koplan (nur Stell-
platz2)
3. BE-Abwurfbehälter
HINWEIS
SIPLACE Twin
Die FC-Kamera und das 3D-Koplanmodul sind nur mit einem SIPLACE Twin möglich.
Dabei kann an einem Stellplatz immer nur eine dieser beiden Optionen eingebaut werden,
also entweder die FC‑Kamera oder das 3D‑Koplanmodul und nur in Kombination mit der
IC‑Kamera.
HINWEIS
SIPLACE CPP
► Ein 3D-Koplanmodul kann zusammen mit einer IC-Kamera und einem SIPLACE CPP
eingebaut werden.
► Die Kombination einer IC-Kamera mit einer FC-Kamera und einem SIPLACE CPP ist
nicht möglich.
HINWEIS
3D-Koplan
Wenn ein 3D-Koplan montiert ist, nur möglich am Stellplatz 2, ist auch die stationäre
Kamera (IC‑Kamera) am Stellplatz2 zu montieren.
