3 Einbau 3.12 Koplanrechner einbauen 42 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 3.12 Koplanrechner einbauen VORSICHT Hochempfindliche elektronische Bauteile Beachten Sie den Abschnit…
3 Einbau
3.11 Stationsrechner einbauen (bis Gxxxx)
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 41
Abb.42: Anschlüsse BoxPC 627x/827x
Kabel an Stationsrechner anschließen
Abb.43: Stationsrechner Anschlüsse
► Verbinden Sie das Kabel [03076862‑xx]
mit dem USB-Anschluss unten rechts (10)
.
► Verbinden Sie das Kabel
[03076864‑xx] mit dem Anschluss
rechts über dem USB-Kabel (9)
.
► Stecken Sie das Touchscreen-Kabel
[03076865‑xx] links neben das Kabel
[03076864‑xx] (2)
.
► Stecken Sie das Touchscreen-Kabel
[030766866‑xx] links neben das USB-
Kabel (1)
.
► Stecken Sie die BoxPC-Spannungsver-
sorgung an (4)
.
► Stecken Sie das CAN-Bus-Kabel x6pn links an die CAN-Bus-Karte Anschluss CAN1 an (5).
► Stecken Sie das CAN-Bus-Kabel x7pn an CAN2 an (7).
► Stecken Sie die Vision-Kabel an (6).
► Stecken Sie das neu eingezogene LAN-Kabel an den rechten Port (8).
► Stecken Sie das SIPLACE Pro LAN-Kabel an den linken Port an (3).
HINWEIS
Monitor
Stecken Sie das Monitor-Kabel noch nicht an.
3 Einbau
3.12 Koplanrechner einbauen
42 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
3.12 Koplanrechner einbauen
VORSICHT
Hochempfindliche elektronische Bauteile
Beachten Sie den Abschnitt 1.3.3 "EGB-Richtlinien" [}15].
3.12.1 Koplanrechner vorbereiten

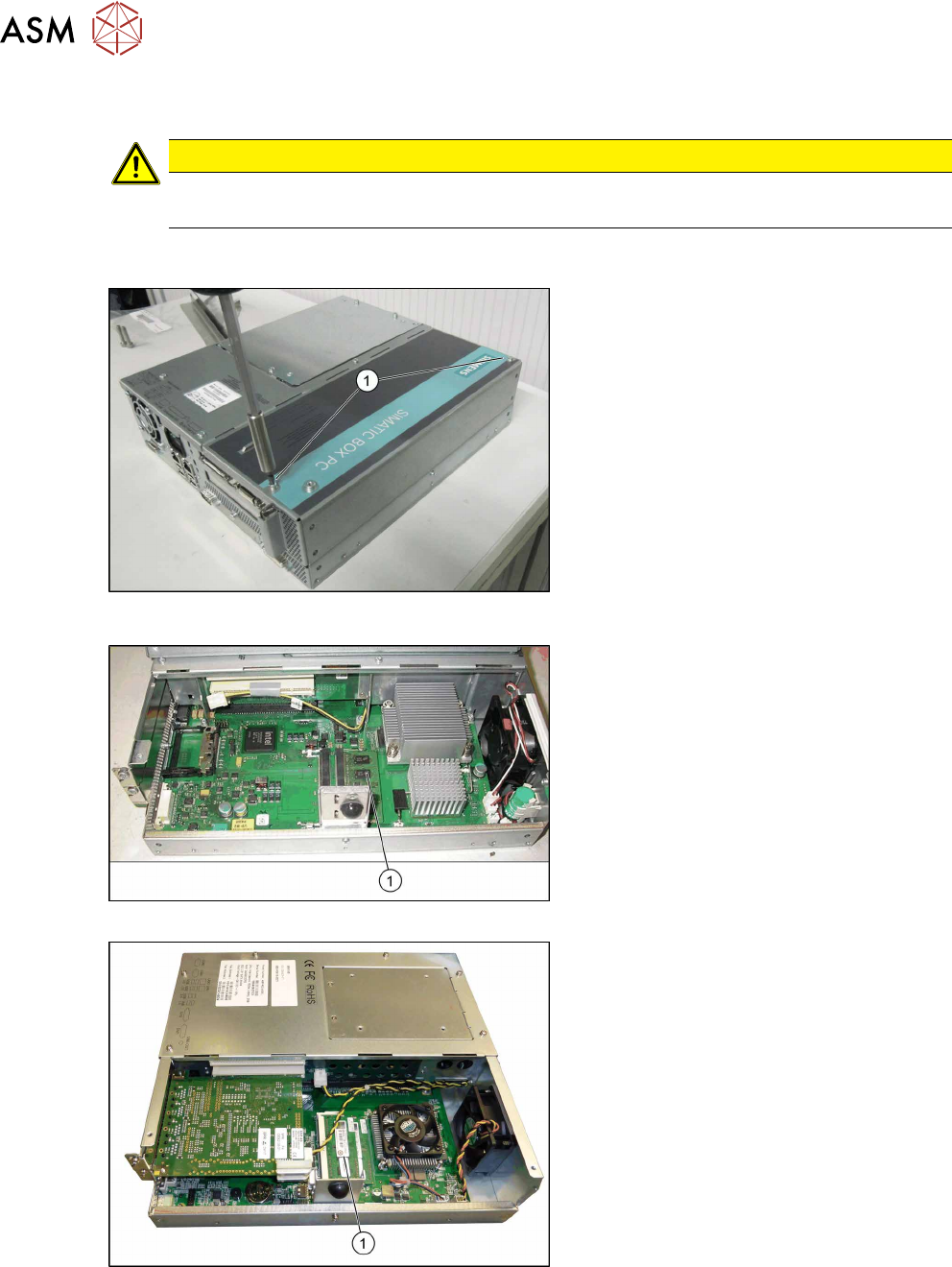

Abb.44: Abdeckung entfernen (am Beispiel BoxPC 627C)
► Entfernen Sie die Schrauben (1) der
Abdeckung am Koplanrechner.
► Entfernen Sie die Abdeckung.
Abb.45: Arbeitsspeicher einstecken (BoxPC 627C)
Abb.46: Arbeitsspeicher einstecken (BoxPC ABP402-A iBase)
► Stecken Sie die Arbeitsspeicher-
Erweiterung "SDRAM DDR3 PC3-8500
2GB" [03099405-xx] in den Steckplatz(1)
.
Achten Sie darauf, dass dieser korrekt
sitzt.
3 Einbau
3.12 Koplanrechner einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 43
Abb.47: Platine einstecken (am Beispiel BoxPC 627C)
► Stecken Sie die neue Platine
"Kamera-Link-Interface NI
PCI-1428" [03052591‑xx](1)
in den
Steckplatz(2)
. Achten Sie darauf,
dass diese korrekt sitzt.
Abb.48: Steckkarten-Unterstützung umbauen
► Nur iBase BoxPC: Bauen Sie die
Steckkarten-Unterstützung(1)
von der
linken auf die rechte Seite um. Andern-
falls können Bauteile auf dem Kamera-
Link-Interface beschädigt werden.
Abb.49: Abdeckung montieren (am Beispiel BoxPC 627C)
► Schließen Sie Abdeckung am Koplan-
rechner.
► Ziehen Sie die Schrauben(1) an.
