2 Kurzbeschreibung
2.4 Benötigte Werkzeuge und Hilfsmittel
22 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
2.3.1 Teile-Übersicht
Abb.10: Teile-Übersicht
1. 3D-Koplanaritätssensor und Übertra-
gung [03054677‑xx]
2. BoxPC ABP402-A CPU1020E 2xPCI
SSD (iBase) [03120423‑xx]
(ersetzt: BoxPC 627C [03094731‑xx])
3. Halter Koplanaritätssensor
[03100624‑xx]
4. Auflageblech rechts für BoxPC
[03102046‑xx]
Auflageblech links für BoxPC
[03102026‑xx]
2.4 Benötigte Werkzeuge und Hilfsmittel
●
Satz Inbusschlüssel
●
Kreuzschlitzschraubendreher
●
Satz TORX-Schlüssel
●
Inbusschlüssel mit T-Griff 6x300
●
Kombizange
●
Seitenschneider
●
Taschenlampe
●
Kabelbinder
●
Installationsanleitung Windows
Ggf. benötigen Sie weitere Dokumente:
●
Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
●
Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
●
Serviceanleitung Ihrer Maschine
2.5 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 4 Stunden.
3 Einbau
3.1 Arbeitsplatz vorbereiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 23
3 Einbau
3.1 Arbeitsplatz vorbereiten
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2
"Was vor
Beginn der Arbeiten zu tun ist..." [}13].
► Entfernen Sie die BE-Wagen an Stellplatz 1 und 2.
► Bauen Sie die Gurtabfallrutschen an Stellplatz 1 und 2 aus (siehe 4.1.1 "Gurtabfallrutsche tau-
schen" [}61]).
Sehen Sie dazu auch...
2 4.2.1 "Kamera montieren" [}64]
3.2 Einbau der stationären IC-Kamera (Typ 33) vorbereiten
HINWEIS
3D-Koplanmodul und stationäre Kamera
IC-Kameras vom Typ 33 können ausschließlich neben dem 3D-Koplanmodul am Stell-
platz2 eingebaut werden.
Bei einer SIPLACE X2S / X3S ist die stationäre Kamera am Stellplatz 3 montiert. Wird ein
3D-Koplanmodul eingebaut, dann muss die stationäre Kamera an Stellplatz 2 montiert/
umgebaut werden.
Führen Sie dazu die folgenden Arbeitsschritte durch und beachten Sie dazu die entspre-
chende Montageanleitung (s.u.):
► Bauen Sie die Kamera von Stellplatz 3 nach Stellplatz 2 um.
► Stellen Sie den DIP-Schalter auf Stellplatz 2 ein.
► Stecken Sie CAN2 an die Kamera an.
► Stecken Sie GigE 3 an die Kamera an.
Beachten Sie dazu auch die entsprechende Montageanleitung:
●
Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
●
Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
Auszüge aus diesen Montageanleitungen finden Sie im Anhang:
●
4.2 "Auszug aus der Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre
Kamera Typ 25/33 (GigE)" [00197710‑xx]" [}64]
●
4.3 "Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ
25/33" [00197397‑xx]" [}70]
3 Einbau
3.2 Einbau der stationären IC-Kamera (Typ 33) vorbereiten
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
IC-Kamera versetzen
Ist eine stationäre Kamera vorhanden, dann muss diese von Stellplatz3 nach Stellplatz2 versetzt
werden.
► Lesen Sie hierzu die entsprechende Montageanleitung (s.o.).
Bauen Sie die Kamera selbst jedoch noch nicht ein.
Beachten Sie dabei insbesondere folgende Punkte:

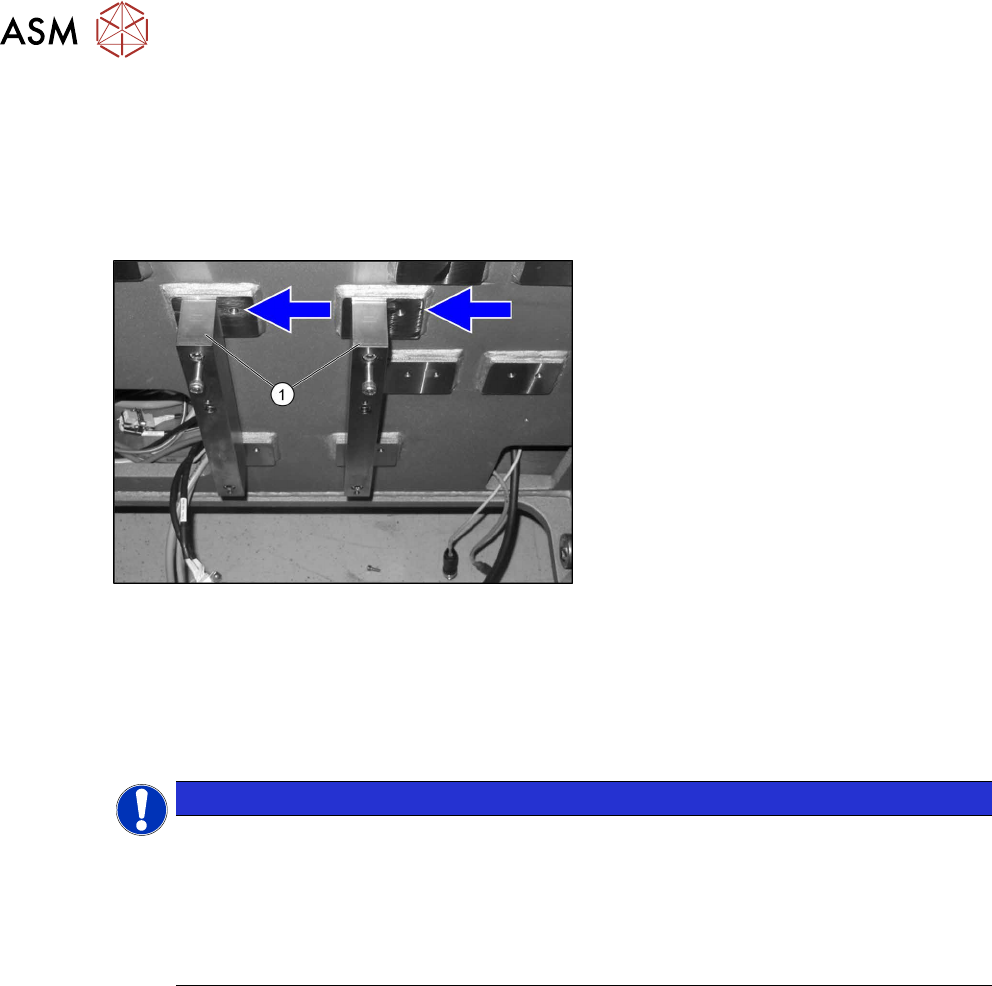

Abb.11: Distanzhalter
► Montieren Sie die Distanzplatten(1) an
der linken Position, da der Bauraum für
das 3D-Koplanmodul benötigt wird.
Kamerakodierung
Die Kamera muss entsprechend umkodiert werden:
► Nehmen Sie die Beleuchtungseinheit und die Abdeckung von der Kamera.
► Stellen Sie die DIP-Schalter(1) je nach Konfiguration und DIP-Schaltertyp an der Kamera ein.
HINWEIS
Kodierung des DIP-Schalters
► Die Kodierung ist nicht portal- sondern stellplatzbezogen.
► IC-Kameras Typ 33 bis Version 07 sind mit einem 8-poligen DIP-Schalter ausgestat-
tet. IC-Kameras Typ 33 ab Version 07 sind mit einem 6 poligen DIP-Schalter ausge-
stattet.
► Weitere Informationen finden Sie in der entsprechenden Montageanleitung (s.o.).
IC-Kamera einbauen
Die Kamera wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
► Lesen Sie hierzu die entsprechende Montageanleitung (s.o.).
Bauen Sie die Kamera selbst jedoch noch nicht ein.
