3 Einbau 3.17 Inbetriebnahme unter SW 70x durchführen 54 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 3.17.3 3D-Koplanmodul kalibrieren Abb.74: Kalibrierteil ► Entnehmen Sie das Kalibrie…
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 53

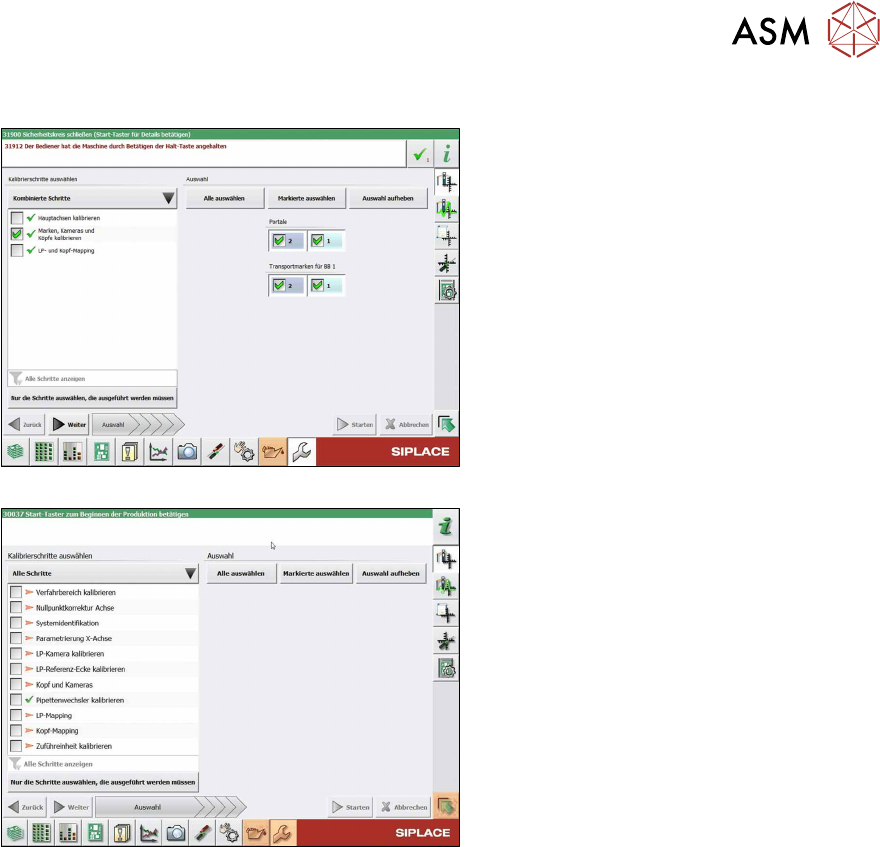

Ab SW712.x
Abb.72: Kalibrierung (Kombinierte Schritte)
Abb.73: Kalibrierung (Alle Schritte)
Sie können zwischen Kombinierte Schritte
und Alle Schritte wählen.
Nachfolgend wird die Vorgehensweise für
Alle Schritte
beschrieben.
► Wählen Sie unter Kalibrierschritte
auswählen den Punkt Alle Schritte
aus.
► Wählen Sie Kopf und Kameras aus.
► Wählen Sie auf der nächsten Seite die
Portale aus, auf denen sich die zu kali-
brierenden Köpfe befinden und klicken
Sie auf die Schaltfläche Weiter
.
Folgen Sie den Anweisungen auf den fol-
genden Seiten:
► Als Nächstes werden die Bedingungen
für die Kalibrierung überprüft (Pipette,
Kalibrierteil, usw.). Folgen Sie den
Anweisungen.
Danach wird die Kalibrierung gestartet. Alle
notwendigen Zwischenschritte (Kopfhöhe,
etc.) werden automatisch durchgeführt.
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
54 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020

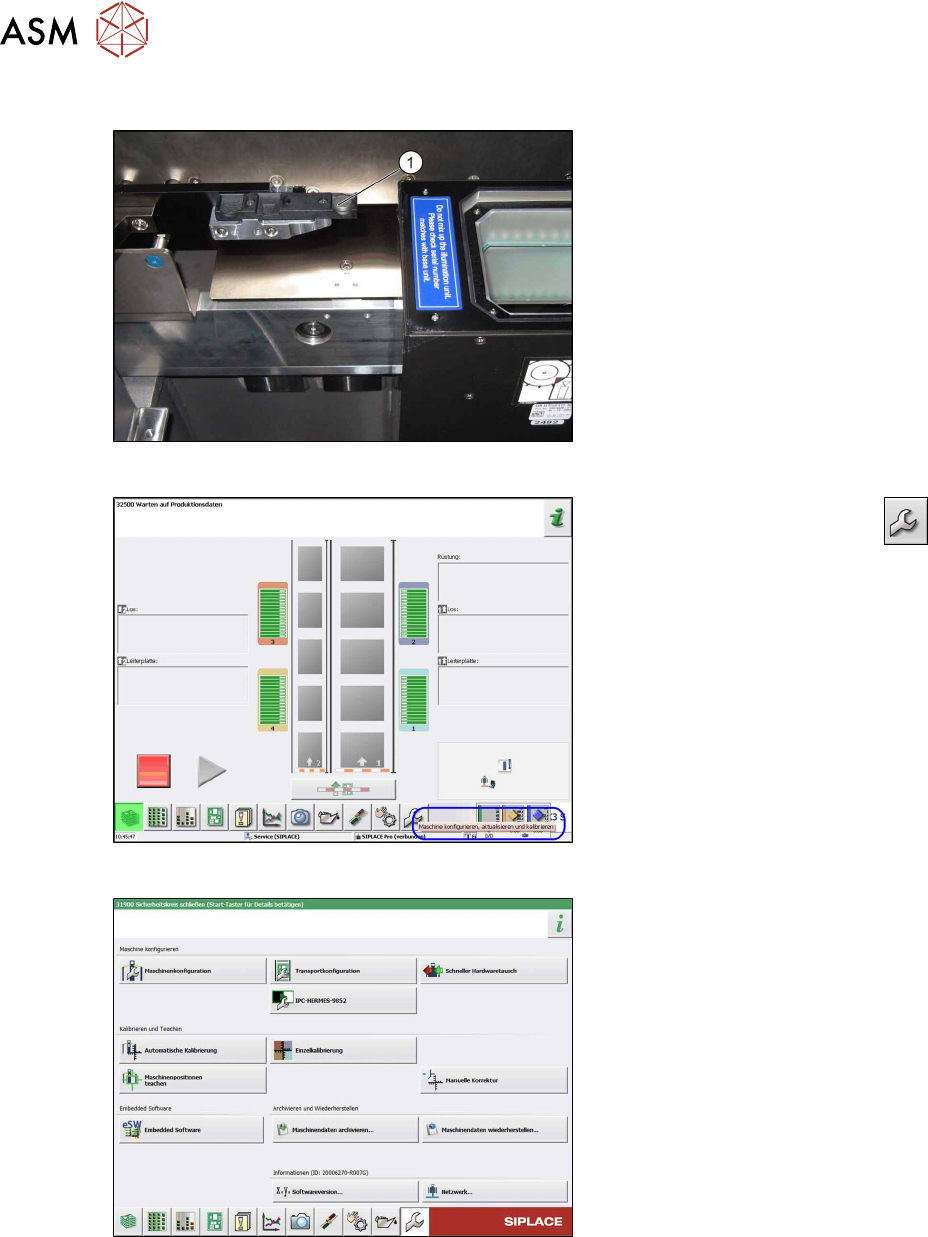

3.17.3 3D-Koplanmodul kalibrieren
Abb.74: Kalibrierteil
► Entnehmen Sie das Kalibrierteil und
legen Sie das mitgelieferte "Eichteil
Koplanaritätsmodul" [00315365S‑xx]
mittig auf die Tasche(1).
► Voraussetzung: Nehmen Sie die Kali-
bierpipette auf.
Twin: 517
CPP: 2057
Abb.75: Startbild
► Wählen Sie die Schaltfläche .
ð Die Ansicht Maschine konfigurie-
ren, aktualisieren und kalibrieren
wird angezeigt.
Abb.76: Automatische Kalibrierung
► Wählen Sie die Schaltfläche Automati-
sche Kalibrierung.
ð Die Ansicht Automatische Kali-
brierung wird angezeigt.
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 55

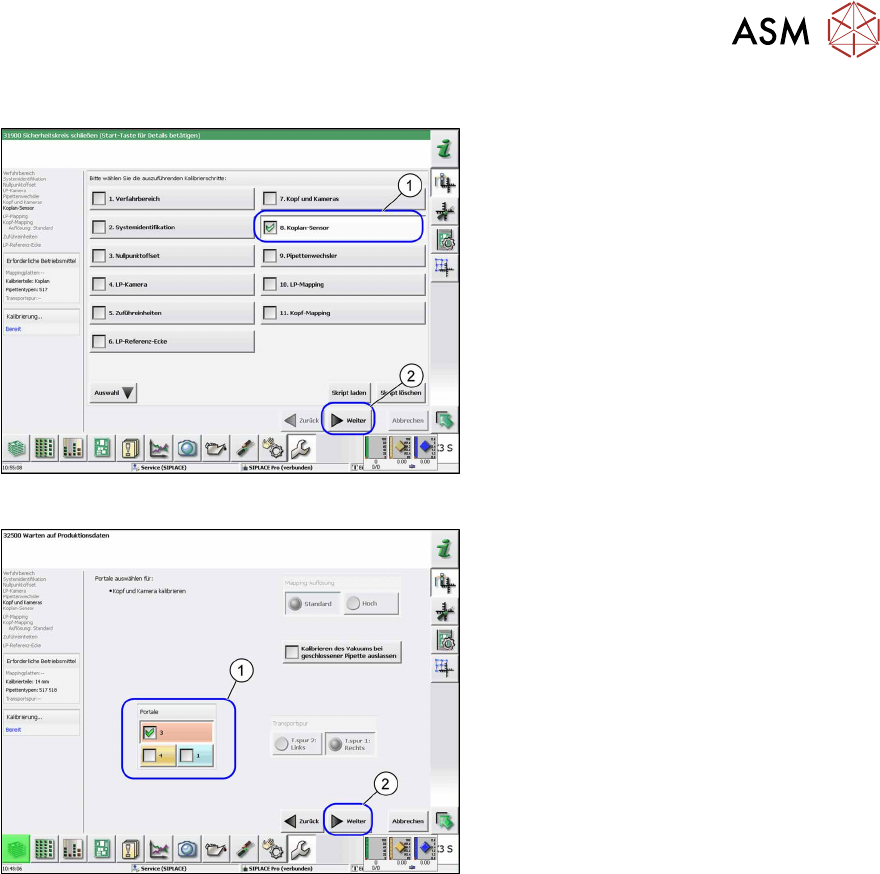

Bis SW711.x
Abb.77: Koplan-Sensor
► Wählen Sie die Schaltfläche Koplan-
Sensor(1).
► Wählen Sie die Schaltfläche Weiter(2).
ð Die Ansicht Koplan-Sensor wird
angezeigt.
Abb.78: Portalauswahl
► Wählen Sie das entsprechende Por-
tal(1)
aus.
► Wählen Sie die Schaltfläche Weiter(2).
ð Die Kalibrierung wird gestartet.
► Sobald die Kalibrierwerte angezeigt
werden wählen Sie die Schaltfläche
Übernehmen
.
► Entnehmen Sie das Eichteil.
