4 Anhang 4.3 Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx] Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 73 Distanzplatten einb…
4 Anhang
4.3 Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
72 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
Kodierung des DIP-Schalters (6-polig)

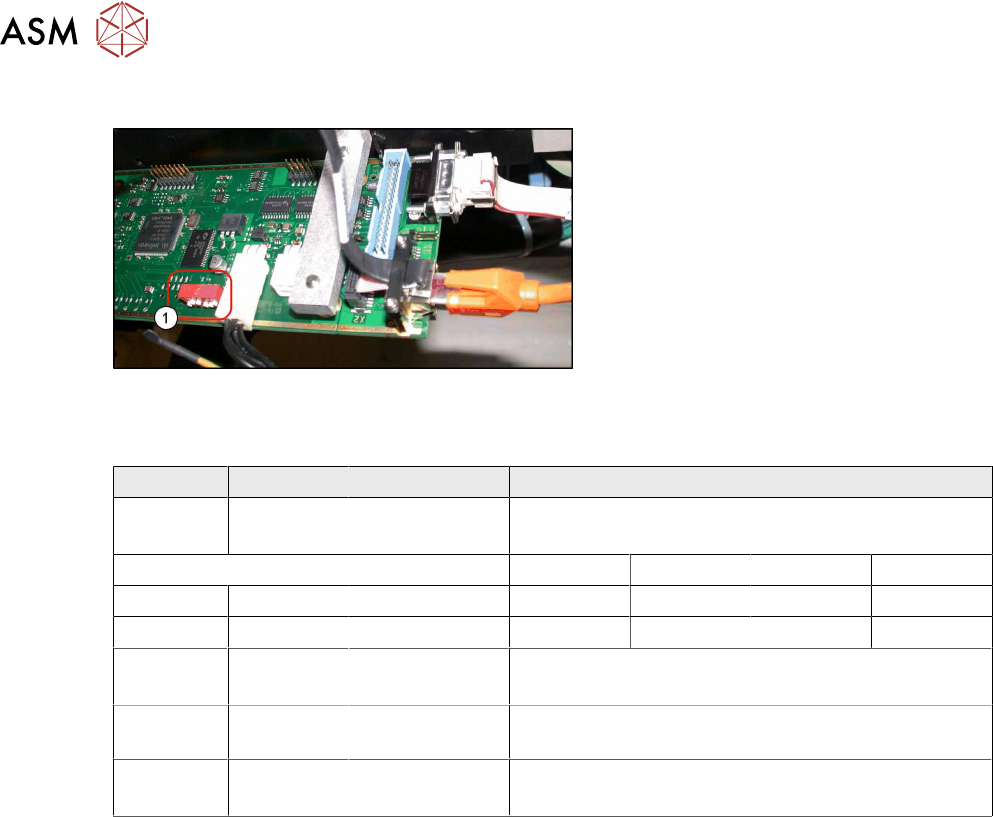

Abb.109: DIP-Schalter einstellen
► Stellen Sie den DIP-Schalter(1) an der
Kamera ein.
DIP-Schalter S1 für SST25 und SST33
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF *) PORTAL_ID_0 OFF ON OFF ON
S1.3 ON/OFF *) PORTAL_ID_1 OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON/OFF CAN_GRUPPE OFF: FC-Camera
ON: IC-Camera
4.3.1.2 IC-Kamera Typ 33 einbauen
Die Kamera wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
Der Einbau der Distanzplatten und die Befestigung der Kameras ist im Prinzip an allen Stellplätzen
gleich. Auf Unterschiede wird im Folgenden ausdrücklich hingewiesen.
► Stellen Sie vor dem Einbau sicher, dass die Jumpereinstellung der einzubauenden Kamera
korrekt ist (siehe 4.3.1.1
"Jumpereinstellung an Kamera anpassen" [}71]).
Sehen Sie dazu auch...
2 4.3.1.2.2 "IC-Kamera Typ 33: Kameramodul befestigen" [}76]
4 Anhang
4.3 Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 73
Distanzplatten einbauen
Die Distanzplatten werden an den entsprechenden Anschraubpunkten im Maschinenständer befes-
tigt. An den Stellplätzen 2 und 3 werden schmale Distanzplatten verwendet, an den Stellplätzen 1
und 4 werden breite Distanzplatten verwendet.
Anschraubpunkte an Stellplatz 2 und 3

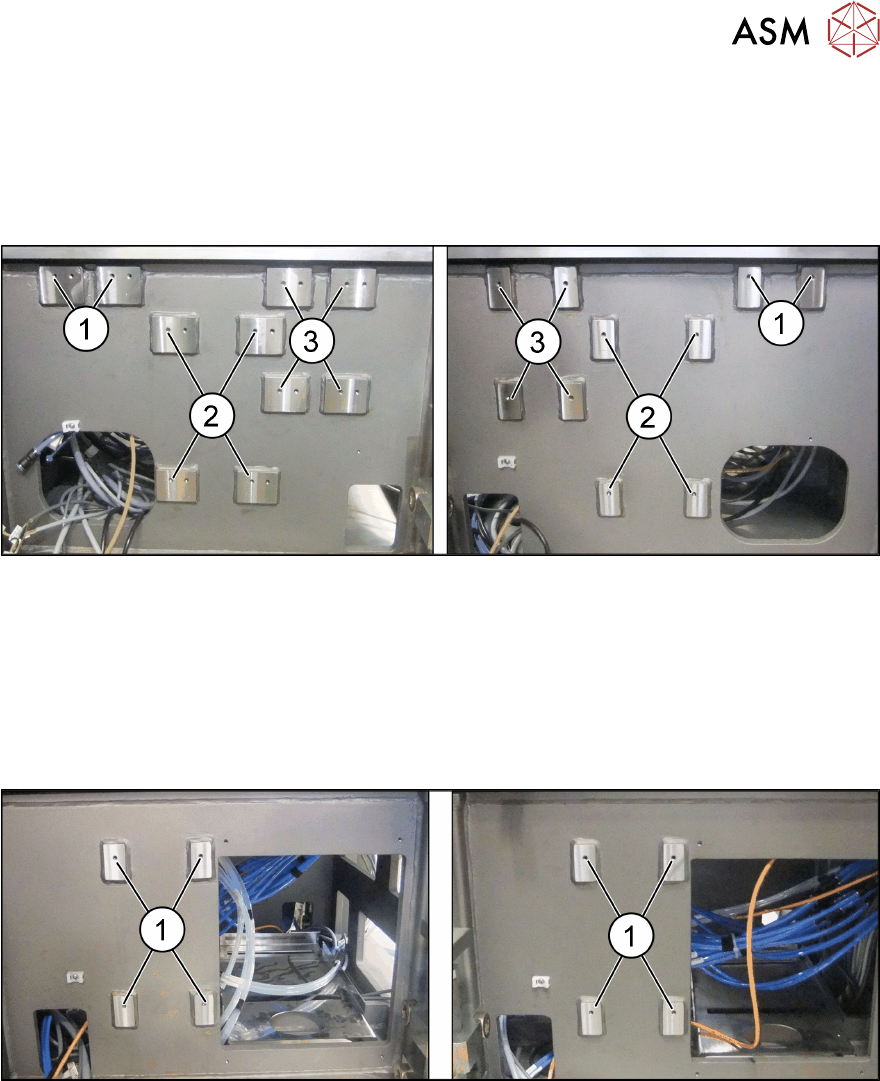

Abb.110: Anschraubpunkte an Stellplatz 2 (links) und 3 (rechts)
1. Anschraubpunkte für den Abwurfbehälter
2. Anschraubpunkte für die IC-Kamera Typ 33
3. Anschraubpunkte für die FC-Kamera Typ 25
Die Anschraubpunkte sind an Stellplatz 2 und 3 spiegelverkehrt. Verwenden Sie an Stellplatz 2
jeweils die linken Bohrungen.
Anschraubpunkte an Stellplatz 1 und 4
Abb.111: Anschraubpunkte an Stellplatz 1 (links) und 4 (rechts)
1. Anschraubpunkte für die IC-Kamera Typ 33
4 Anhang
4.3 Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
74 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
Distanzplatten für die Stellplätze 2 und 3

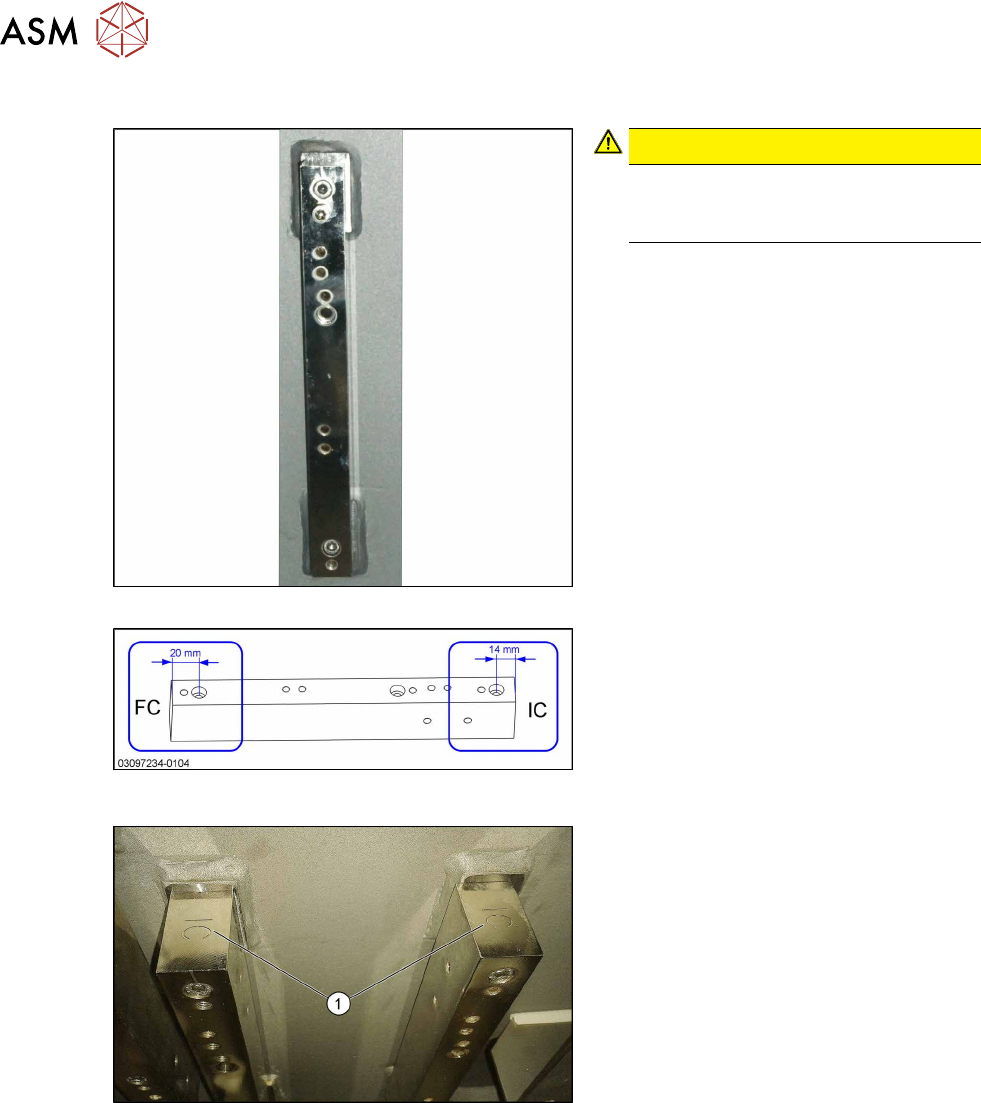

Abb.112: Schmale Distanzplatten für die Stellplätze 2 und 3
Abb.113: Korrekte Beschriftung der Distanzplatten
VORSICHT!
Falsche Beschriftung
Vereinzelt wurden diese Distanzplatten
mit falscher Beschriftung ausgeliefert.
.
► Vergleichen Sie Ihre Distanzplatten mit
der Abbildung.
Wenn die Beschriftung nicht mit der
Abbildung übereinstimmt, dann korri-
gieren Sie die Beschriftung.
– FC: Diese Seite muss für FC-
Kameras und Q10-Magazine (Smart
Pin Support) oben sein.
– IC: Diese Seite muss für IC-
Kameras oben sein.
Abb.114: IC oben
Auf der Oberseite und der Unterseite der
Distanzplatten befinden sich die Beschriftun-
gen IC und FC.
Bei Einbau einer IC-Kamera muss der
Schriftzug IC(1)
nach oben zeigen.
