4 Anhang
4.2 Auszug aus der Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 67

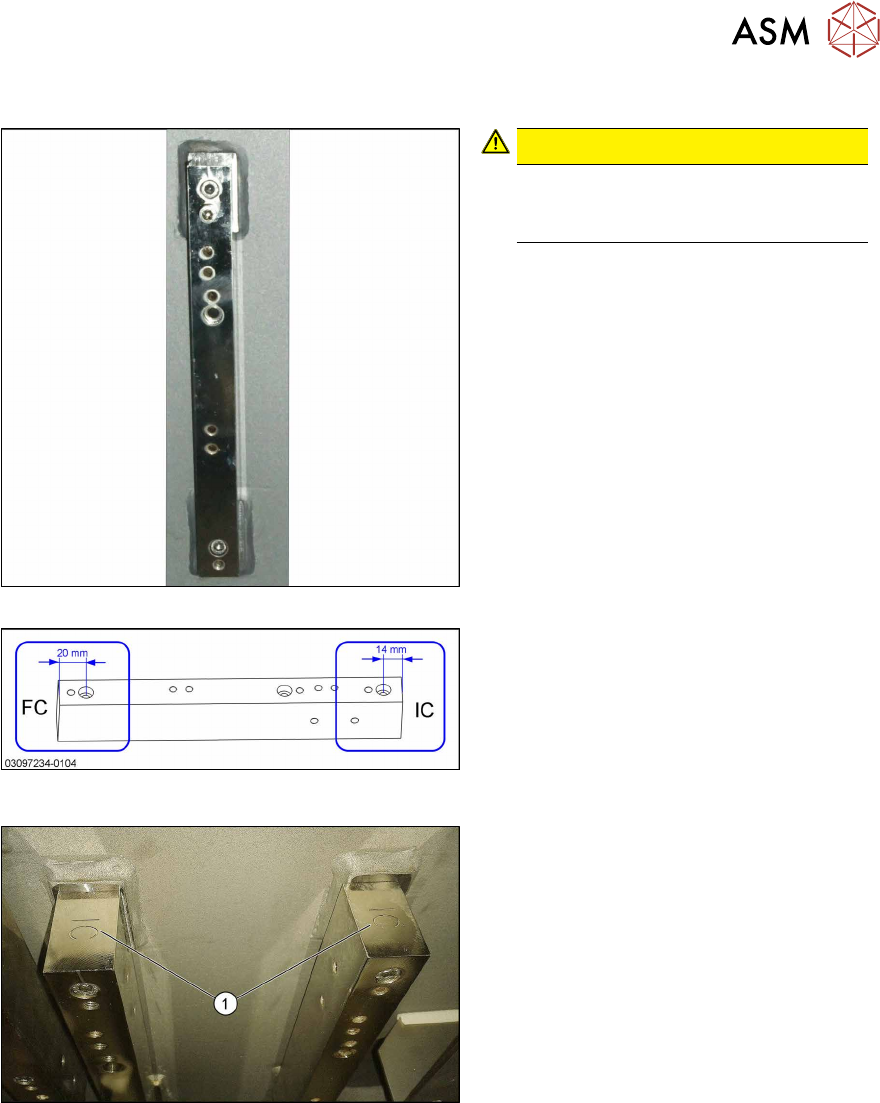

Distanzplatten für die Stellplätze 2 und 3
Abb.100: Schmale Distanzplatten für die Stellplätze 2 und 3
Abb.101: Korrekte Beschriftung der Distanzplatten
 VORSICHT!
Falsche Beschriftung
Vereinzelt wurden diese Distanzplatten
mit falscher Beschriftung ausgeliefert.
.
► Vergleichen Sie Ihre Distanzplatten mit
der Abbildung.
Wenn die Beschriftung nicht mit der
Abbildung übereinstimmt, dann korri-
gieren Sie die Beschriftung.
– FC: Diese Seite muss für FC-
Kameras und Q10-Magazine (Smart
Pin Support) oben sein.
– IC: Diese Seite muss für IC-
Kameras oben sein.
Abb.102: IC oben
Auf der Oberseite und der Unterseite der
Distanzplatten befinden sich die Beschriftun-
gen IC und FC.
Bei Einbau einer IC-Kamera muss der
Schriftzug IC(1)
nach oben zeigen.
4 Anhang
4.2 Auszug aus der Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
68 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020

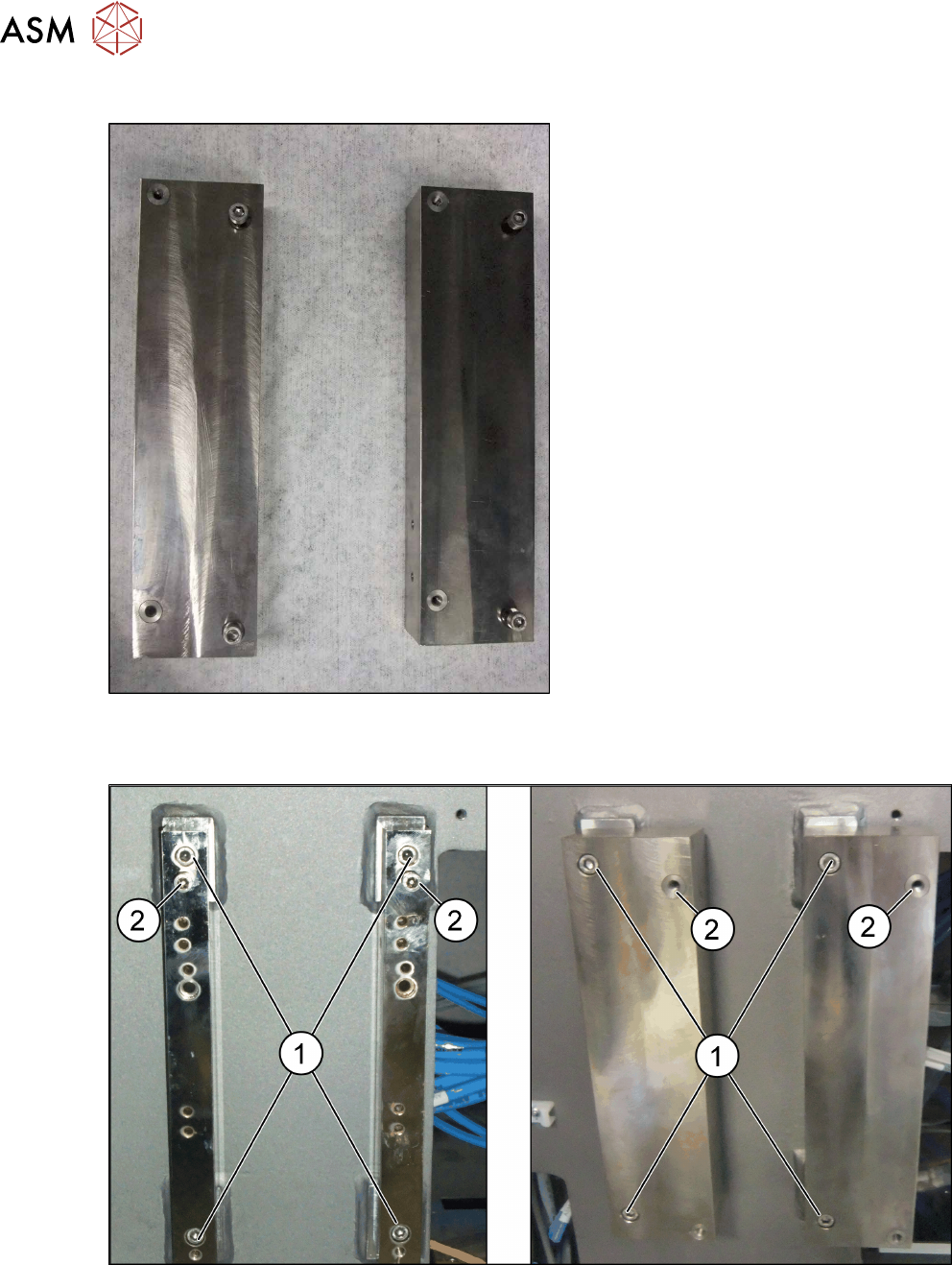

Distanzplatten für Stellplätze 1 und 4
Abb.103: Distanzplatten
Breite Distanzplatte für die Stellplätze 1
und4 mit gesteckten Schrauben zur Befes-
tigung am Maschinenständer
Distanzplatten einbauen
Abb.104: Links: Stellplatz 2 und 3; rechts: Stellplatz 1 und 4
► Befestigen Sie die Distanzplatten mit den Schrauben (M6x45) an den Anschraubpunkten im
Maschinenständer(1)
. Achten Sie darauf, dass die Beschriftung IC nach oben zeigt.
► Drehen Sie an Position (2) die beiden Schrauben (M6x20) für die Aufhängung der Kamera
ein, und zwar so weit, dass der Schraubenschaft ca. 15mm über die Halterung hinaus steht.
4 Anhang
4.2 Auszug aus der Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 69

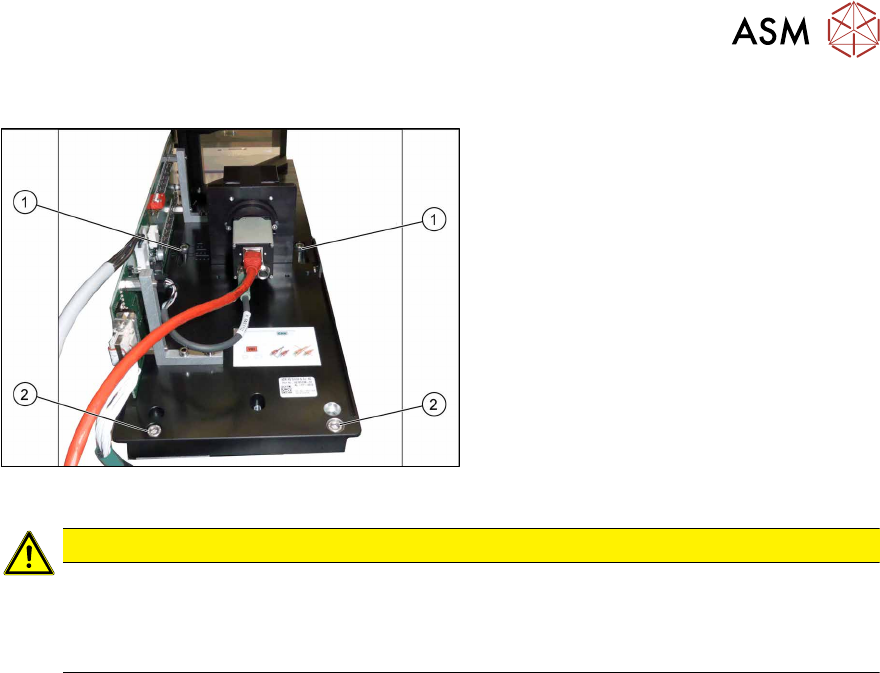

IC-Kamera Typ 33: Kameramodul befestigen
Abb.105: Kameraunterteil
► Hängen Sie das Kameraunterteil mit
den oberen Schraubenöffnungen(1)
auf die bereits montierten Schrauben.
► Die Kamera lässt sich nur in einer Hö-
he montieren. Befestigen Sie das Ka-
meraunterteil entsprechend mit den
beiden unteren
Schrauben(2).
► Ziehen Sie alle vier Schrauben fest.
VORSICHT
Einbauhöhe beachten
Kontrollieren Sie nach dem Einbau die Einbauhöhe. Die Kamera darf nicht über die Trans-
portoberkante ragen!
Ansonsten besteht Crash-Gefahr!
Stellplätze 2 und 3
► Wenn Sie keine FC-Kamera an demselben Stellplatz einbauen müssen, fahren Sie fort mit
dem Verkabeln der Kamera (siehe Abschnitt Kabel anschließen).
► Wenn Sie auch eine FC-Kamera am selben Stellplatz einbauen, dann fahren Sie fort mit
Abschnitt Einbau der FC-Kamera Typ 25 - Stellplatz 2 und 3
Stellplätze 1 und 4
► Fahren Sie fort mit dem Verkabeln der Kamera (siehe Abschnitt Kabel anschließen).
