3 Einbau 3.7 Kabel an (M)GCU anschließen 34 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 3.7.2 Übersicht MGCUs Abb.31: Übersicht MGCUs an X2 S
3 Einbau
3.7 Kabel an (M)GCU anschließen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 33
DIP-Schalter (Portal-ID)
Schalter Status Signalname Beschreibung
GCU1 GCU2 GCU3 GCU4
S1.1 ON/OFF Portal_ID_0 OFF ON OFF ON
S1.2 ON/OFF Portal_ID_1 OFF OFF ON ON
S1.3 ON/OFF Portal_ID_2 OFF OFF OFF OFF
S1.4 ON/OFF Portal_ID_3 OFF OFF OFF OFF
LEDs
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_ERROR Fehleranzeige
H2 GN ON A1_LED_PM_ON_N Powermodul aktiviert, Achse 1
H3 GN ON A2_LED_PM_ON_N Powermodul aktiviert, Achse 2
H4 GN ON A1_LED_END Endemeldung, Achse 1
H5 GN ON A2_LED_END Endemeldung, Achse 2
H6 GN ON LED_READY Ready
H7 GN ON P24V +24VDC
H8 GN ON P5V +5VDC
3 Einbau
3.7 Kabel an (M)GCU anschließen
34 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
3.7.2 Übersicht MGCUs
Abb.31: Übersicht MGCUs an X2 S
3 Einbau
3.7 Kabel an (M)GCU anschließen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 35

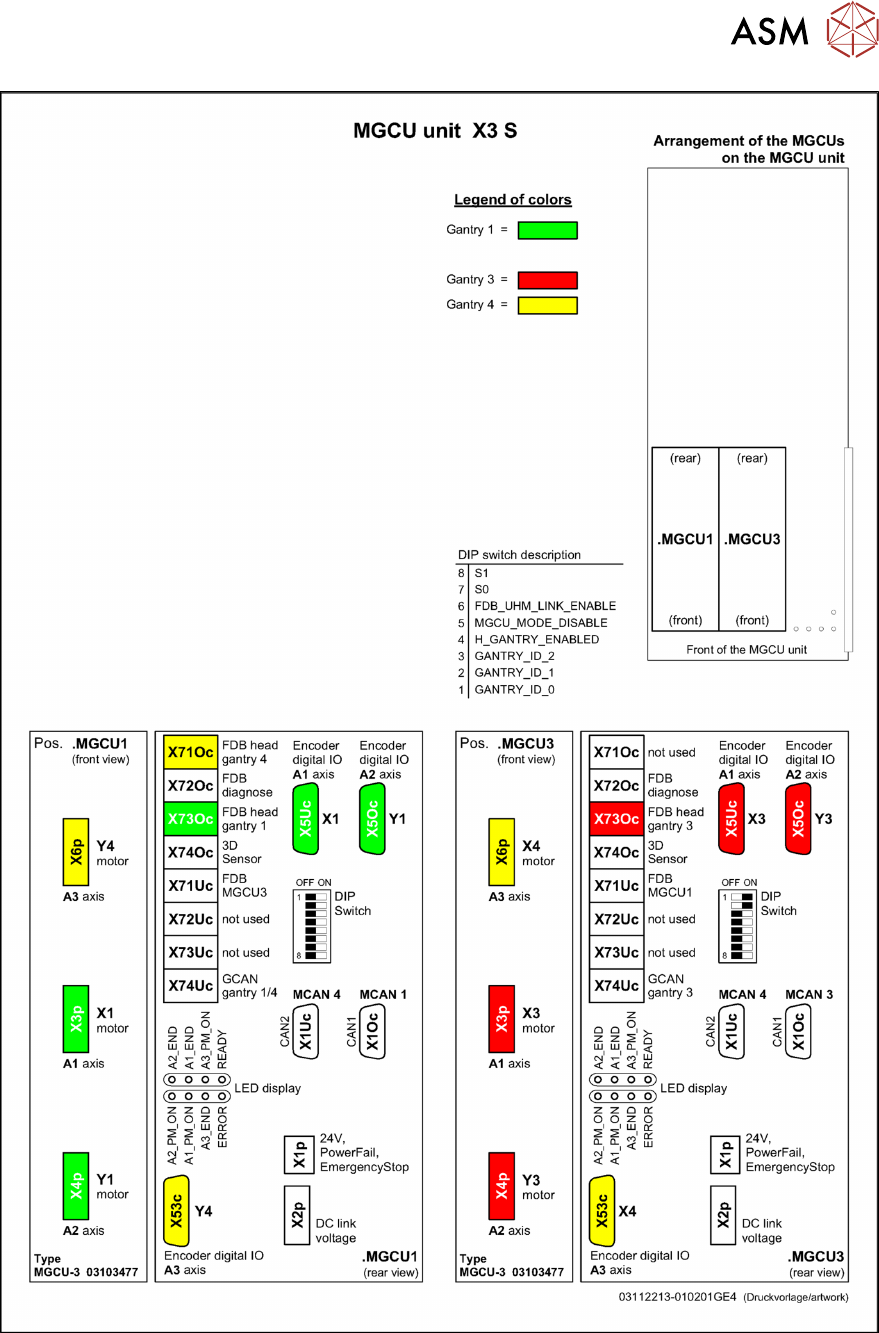

Abb.32: Übersicht MGCUs an X3 S
