3 Einbau 3.17 Inbetriebnahme unter SW 70x durchführen 56 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 Ab SW712.x Abb.79: Kalibrierung (Kombinierte Schritte) Abb.80: Kalibrierung (Alle S…
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 55
Bis SW711.x
Abb.77: Koplan-Sensor
► Wählen Sie die Schaltfläche Koplan-
Sensor(1).
► Wählen Sie die Schaltfläche Weiter(2).
ð Die Ansicht Koplan-Sensor wird
angezeigt.
Abb.78: Portalauswahl
► Wählen Sie das entsprechende Por-
tal(1)
aus.
► Wählen Sie die Schaltfläche Weiter(2).
ð Die Kalibrierung wird gestartet.
► Sobald die Kalibrierwerte angezeigt
werden wählen Sie die Schaltfläche
Übernehmen
.
► Entnehmen Sie das Eichteil.
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
56 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
Ab SW712.x

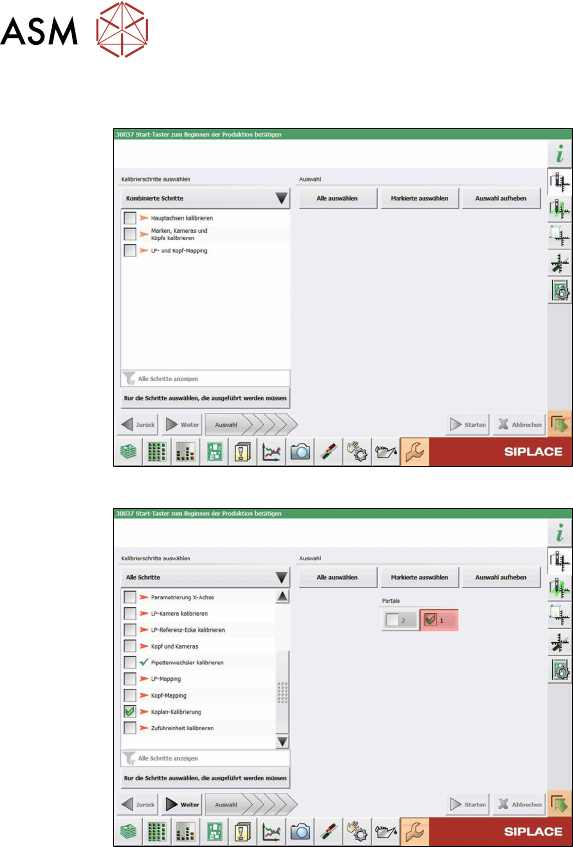

Abb.79: Kalibrierung (Kombinierte Schritte)
Abb.80: Kalibrierung (Alle Schritte)
Sie können zwischen Kombinierte Schritte
und Alle Schritte wählen.
Nachfolgend wird die Vorgehensweise für
Alle Schritte
beschrieben.
► Wählen Sie unter Kalibrierschritte
auswählen den Punkt Alle Schritte
aus.
► Wählen Sie Koplan-Kalibrierung aus.
► Wählen Sie dann die entsprechenden
Portale aus und klicken Sie auf die
Schaltfläche Weiter
.
Folgen Sie den Anweisungen auf den fol-
genden Seiten.
► Als Nächstes werden die Bedingungen
für die Kalibrierung überprüft (Kalibrier-
teil, usw.). Folgen Sie den Anweisun-
gen.
Danach wird die Kalibrierung gestartet. Alle
notwendigen Zwischenschritte werden auto-
matisch durchgeführt.
3 Einbau
3.17 Inbetriebnahme unter SW 70x durchführen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 57
3.17.4 MFU durchführen
Führen Sie eine 3D-Koplan-MFU mit dem FCCS-Tray durch.

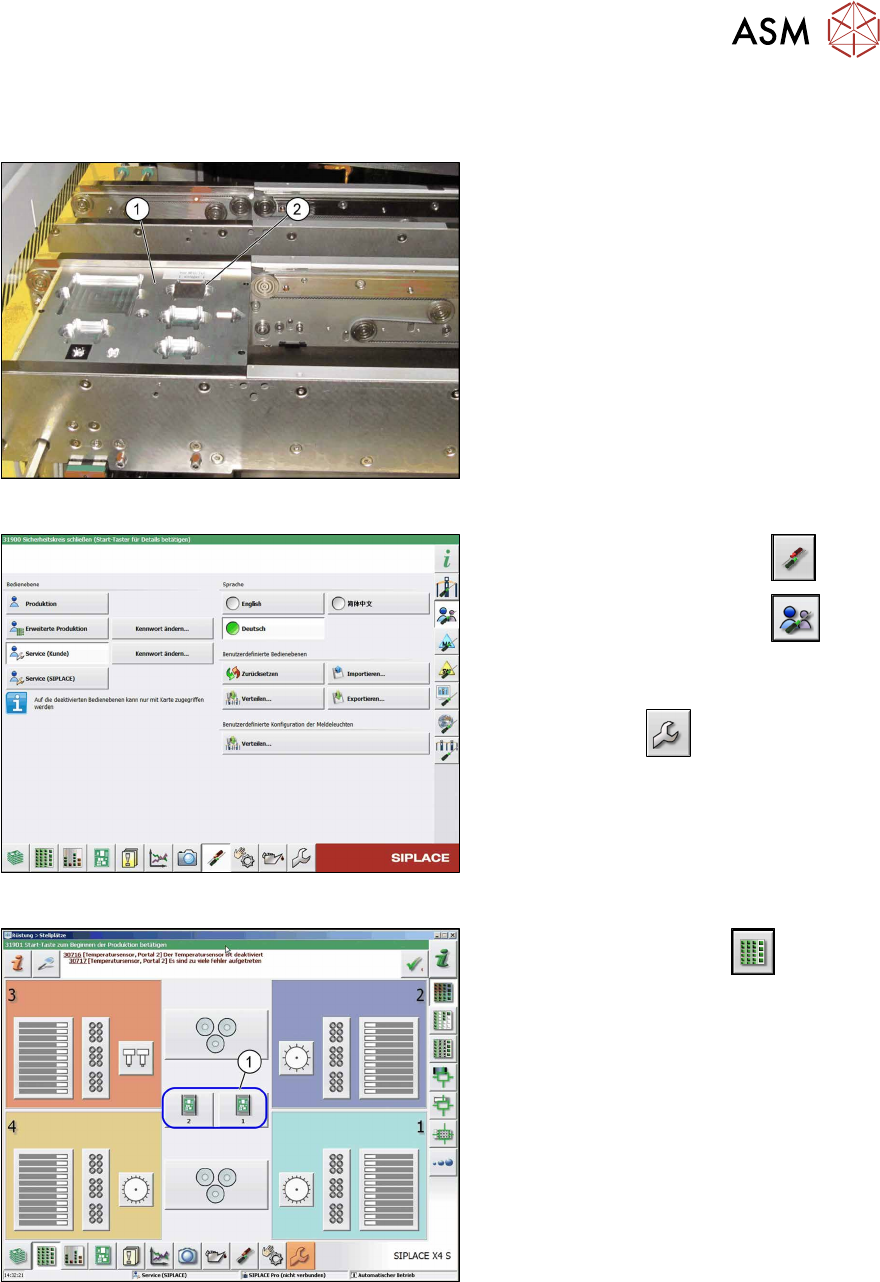

Abb.81: Eingabeband mit FCCS-Tray
► Wechseln Sie die Pipetten am Twin-
Head auf Pipetten des Typs 519.
► Legen Sie das FCCS-Tray(1) auf das
Eingabeband der Maschine.
► Legen Sie das MFU-Teil in die gekenn-
zeichnete Vertiefung(2)
.
Abb.82: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.83: Ansicht: Rüstung Stellplätze
► Wechseln Sie ins Menü .
► Wählen Sie den entsprechenden Stell-
platz(1)
aus.
ð Die Ansicht der Bestücksektionen
wird aufgerufen.
