3 Einbau
3.1 Arbeitsplatz vorbereiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 23
3 Einbau
3.1 Arbeitsplatz vorbereiten
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2
"Was vor
Beginn der Arbeiten zu tun ist..." [}13].
► Entfernen Sie die BE-Wagen an Stellplatz 1 und 2.
► Bauen Sie die Gurtabfallrutschen an Stellplatz 1 und 2 aus (siehe 4.1.1 "Gurtabfallrutsche tau-
schen" [}61]).
Sehen Sie dazu auch...
2 4.2.1 "Kamera montieren" [}64]
3.2 Einbau der stationären IC-Kamera (Typ 33) vorbereiten
HINWEIS
3D-Koplanmodul und stationäre Kamera
IC-Kameras vom Typ 33 können ausschließlich neben dem 3D-Koplanmodul am Stell-
platz2 eingebaut werden.
Bei einer SIPLACE X2S / X3S ist die stationäre Kamera am Stellplatz 3 montiert. Wird ein
3D-Koplanmodul eingebaut, dann muss die stationäre Kamera an Stellplatz 2 montiert/
umgebaut werden.
Führen Sie dazu die folgenden Arbeitsschritte durch und beachten Sie dazu die entspre-
chende Montageanleitung (s.u.):
► Bauen Sie die Kamera von Stellplatz 3 nach Stellplatz 2 um.
► Stellen Sie den DIP-Schalter auf Stellplatz 2 ein.
► Stecken Sie CAN2 an die Kamera an.
► Stecken Sie GigE 3 an die Kamera an.
Beachten Sie dazu auch die entsprechende Montageanleitung:
●
Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
●
Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
Auszüge aus diesen Montageanleitungen finden Sie im Anhang:
●
4.2 "Auszug aus der Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre
Kamera Typ 25/33 (GigE)" [00197710‑xx]" [}64]
●
4.3 "Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ
25/33" [00197397‑xx]" [}70]
3 Einbau
3.2 Einbau der stationären IC-Kamera (Typ 33) vorbereiten
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
IC-Kamera versetzen
Ist eine stationäre Kamera vorhanden, dann muss diese von Stellplatz3 nach Stellplatz2 versetzt
werden.
► Lesen Sie hierzu die entsprechende Montageanleitung (s.o.).
Bauen Sie die Kamera selbst jedoch noch nicht ein.
Beachten Sie dabei insbesondere folgende Punkte:
Abb.11: Distanzhalter
► Montieren Sie die Distanzplatten(1) an
der linken Position, da der Bauraum für
das 3D-Koplanmodul benötigt wird.
Kamerakodierung
Die Kamera muss entsprechend umkodiert werden:
► Nehmen Sie die Beleuchtungseinheit und die Abdeckung von der Kamera.
► Stellen Sie die DIP-Schalter(1) je nach Konfiguration und DIP-Schaltertyp an der Kamera ein.
HINWEIS
Kodierung des DIP-Schalters
► Die Kodierung ist nicht portal- sondern stellplatzbezogen.
► IC-Kameras Typ 33 bis Version 07 sind mit einem 8-poligen DIP-Schalter ausgestat-
tet. IC-Kameras Typ 33 ab Version 07 sind mit einem 6 poligen DIP-Schalter ausge-
stattet.
► Weitere Informationen finden Sie in der entsprechenden Montageanleitung (s.o.).
IC-Kamera einbauen
Die Kamera wird an zwei Distanzplatten befestigt, die zuvor an den entsprechenden Anschraub-
punkten am Maschinenständer verschraubt werden.
► Lesen Sie hierzu die entsprechende Montageanleitung (s.o.).
Bauen Sie die Kamera selbst jedoch noch nicht ein.
3 Einbau
3.3 3D-Koplanmodul befestigen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 25
3.3 3D-Koplanmodul befestigen

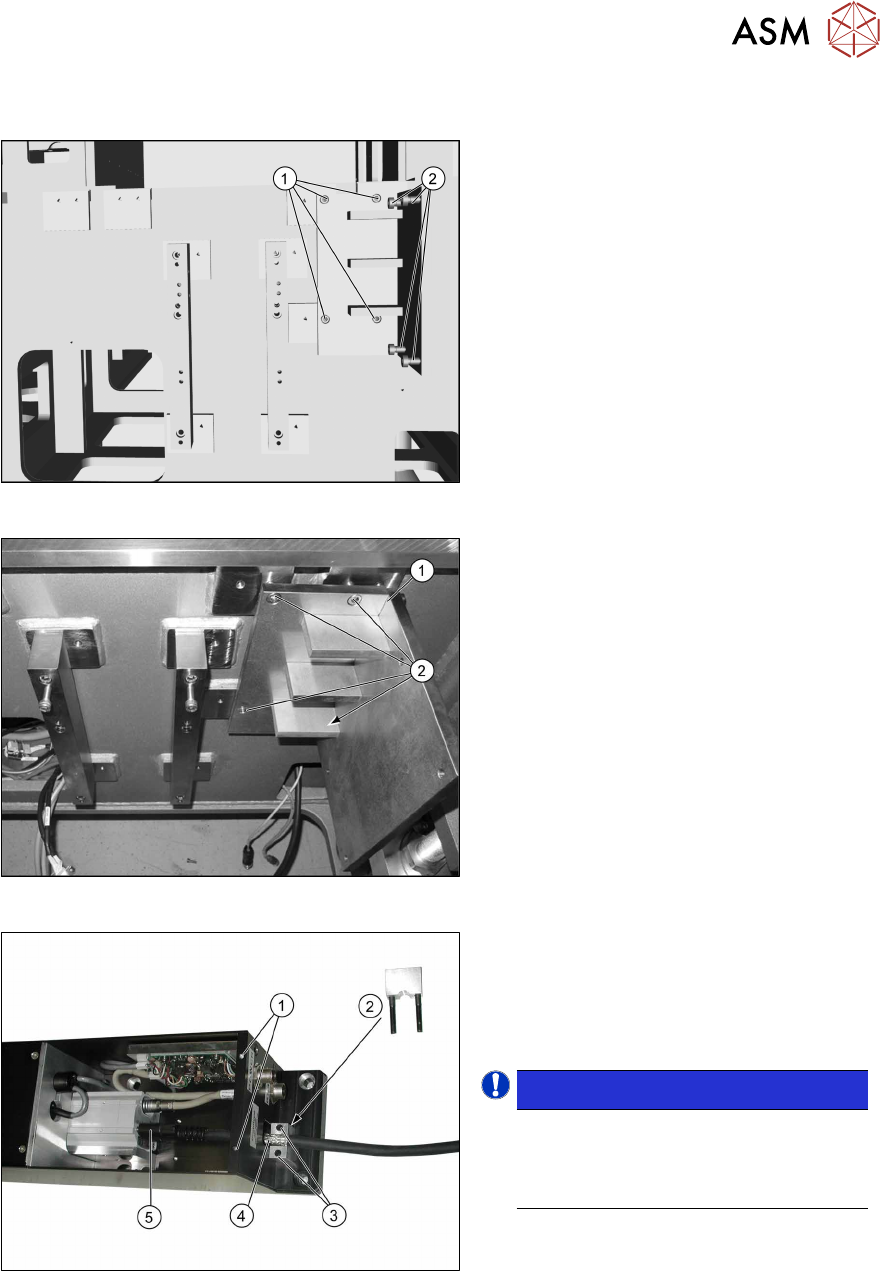

Abb.12: Schrauben
Benötigte Schrauben:
1. Vier Schrauben M6x12
2. Vier Passschrauben M6x12
Abb.13: Halter montieren
► Setzen Sie den Halter (1) auf den
Maschinenständer neben den verset-
zen Kameraklötzen.
► Schrauben Sie den Halter mit den vier
Schrauben M6x12 (2)
fest.
Abb.14: Kameralink-Kabel montieren
► Entfernen Sie die Befestigungsschrau-
ben(1)
der Abdeckung über der Elektro-
nik und nehmen Sie die Abdeckung ab.
► Entfernen Sie die Schrauben(3) für die
Schirmklemme(2)
.
 HINWEIS!
Die Teile der Zugentlastung am 3D-
Koplanmodul sind asymmetrisch. Die
schmalere Seite muss zum 3D-
Koplanmodul zeigen.
.
► Stecken Sie das Kameralink-Kabel mit
dem abisolierten Ende(4)
am 3D-
Koplanmodul an Anschluss 3PY an und
sichern Sie es mit den beiden Schrau-
ben am Stecker(5)
.
► Schrauben Sie die Schirmklemme(2)
am abisolierten Bereich des Kabels fest.
