3.17 Inbetriebnahme unter SW 70x durchführen
60 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
Abb.90: Pipetteneinstellung
► Nehmen Sie die Pipetten des Typs
519(1)
auf.
► Wählen Sie die Schaltfläche Star-
ten(2) um die Kalibrierung zu starten.
► Wählen Sie nach erfolgreicher Kalibrie-
rung die Schaltfläche Einstellungen
und Optionen(3).
ð Die Ansicht Einstellungen und
Optionen wird aufgerufen.
Abb.91: Ansicht: Einstellungen und Optionen
► Wählen Sie in der Ansicht Einstellun-
gen und Optionen den Punkt Wech-
sel zu Betriebssystem… aus.
► Öffnen Sie im Windows-Explorer in der
Ebene Betriebssystem den Ordner C:
\sirio\work.
► Kopieren Sie die Datei MFU-Koplan
auf einen USB-Stick.
Ab SW712.x
Abb.92: Wartungsmenü
► Wechseln Sie in das Wartungsmenü
.
► Wählen Sie Maschinen-Überprüfung
aus.
Folgen Sie den Anweisungen auf den fol-
genden Seiten.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 61
4 Anhang
4.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer
Maschine finden Sie ggf. weitere Informationen.
4.1.1 Gurtabfallrutsche tauschen
Teile, Hilfsmittel und Werkzeug
●
Abfallrutsche komplett [03067460-xx]
●
Inbusschlüsselsatz
Übersicht

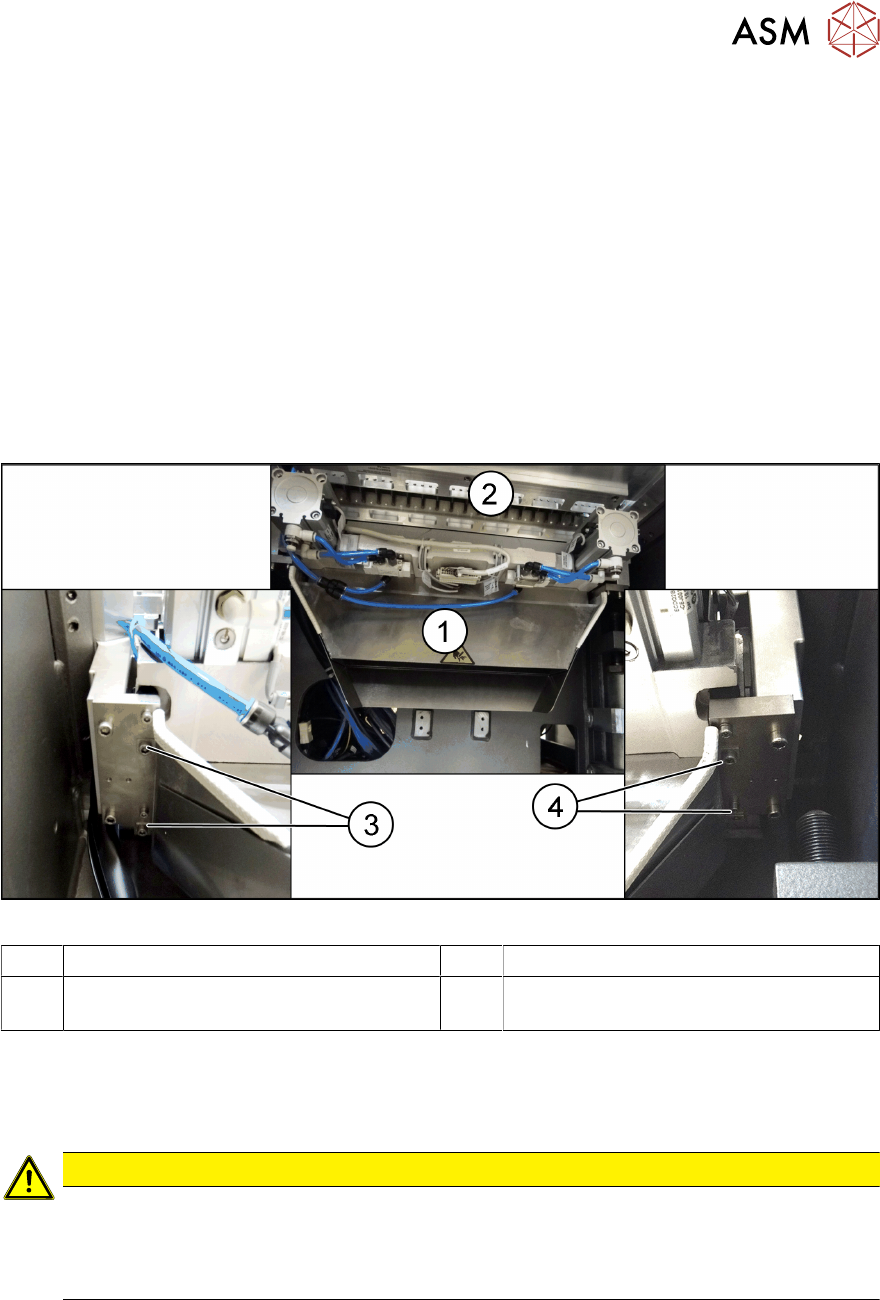

Abb.93: Gurtabfallrutsche
1 Gurtabfallrutsche 2 BE-Einzug
3 Befestigungsschrauben Gurtabfallrut-
sche links
4 Befestigungsschrauben Gurtabfallrut-
sche rechts
Ausbau
► Entfernen Sie die Befestigungsschrauben der Gurtabfallrutsche.
► Nehmen Sie die Gurtabfallrutsche nach unten ab.
VORSICHT
Schneidgefahr
Unter dem Gurtleitkanal befindet sich das Schneidgerät. Dort gibt es sehr scharfe Kanten.
► Fassen Sie nicht in das Schneidgerät und sorgen Sie dafür, dass dieses nicht frei
zugänglich ist.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4 Anhang
4.1 Auszüge aus der Serviceanleitung
62 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
4.1.2 Vision-LED-Treiber VLT33
Diese Platine ist Bestandteil der stationären Kameras SST25, SST33 und SST36 (ohne GigE).
Jenach Maschinentyp können nur bestimmte stationäre Kameras verbaut werden.
Abb.94: 03039244-03
DIP-Schalter S1 für SST25 [03039244-03]
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF PORTAL_ID_0 *) OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 *) OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 OFF CAN_GRUPPE OFF: FC-Camera
ON: IC-Camera
*) Stellen Sie den Stellplatz ein an dem die stationäre Kamera montiert ist.
DIP-Schalter S1 für SST33, 36 [03039244-03]
Schalter Status Signalname Beschreibung
S1.1 OFF VCU_CODE OFF: Normalbetrieb
ON: Reset
Stellplatz 1 Stellplatz 2 Stellplatz 3 Stellplatz 4
S1.2 ON/OFF PORTAL_ID_0 *) OFF ON OFF ON
S1.3 ON/OFF PORTAL_ID_1 *) OFF OFF ON ON
S1.4 OFF SMD_LED OFF: Standard-LED
ON: SMD-LED
S1.5 OFF CAN_H OFF: mit CAN-Abschlusswiderstand
ON: ohne CAN-Abschlusswiderstand
S1.6 ON CAN_GRUPPE ON: IC-Camera
OFF: FC-Camera
*) Stellen Sie den Stellplatz ein an dem die stationäre Kamera montiert ist.
