2 Kurzbeschreibung
2.3 Lieferumfang
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 21
2.3 Lieferumfang
Paket "3D-Koplan SIPLACE X4 S / X3 S" [00519807‑xx]:
Menge Bezeichnung Art.-Nr.
1 BoxPC ABP402-A CPU1020E 2xPCI SSD W10 (iBase)
(Ersetzt: Steuerrechner BoxPC 627C [03094731‑xx])
03120423-xx
1 3D-Koplanaritätssensor und Übertragung 03054677-xx
1 Kamera-Link-Interface NI PCI-1428 03052591-xx
1 3D-Koplanaritätssensor 03052362-xx
1 Kabel: Kamera-Link 3D-Sensor (5 Meter) 03053017-xx
1 Kabelsatz 3D Koplan X4 S / X3 S 03091019-xx
1 Adapterkabel Power BoxPC und Koplan-PC 03090848-xx
1 Kabel: Power 3D-Koplanaritaetsensor 03090849-xx
1 Kabel: Achssignale 3D-Sensor 03055217-xx
1 DVI Verlängerungskabel DVI-D 24+1 2m 03103212-xx
1 Patchkabel CAT.5e S-FTP l=2m GY 03103204-xx
2 USB Verlängerungskabel A-St - A-Bu 1,8m 03057639-xx
1 Baugruppe Halter Koplanaritätssensor 03095549-xx
1 Halter Koplanaritätssensor 03100624-xx
1 Halter Koplanaritätssensor am Ständer 03100623-xx
3 ISO 4762 - M 6 x 12-A2-70 03042572-xx
2 ISO 4762 - M 5 x 20-A2-70 03042563-xx
1 Montage-BG Box-PC SX4a 03102011-xx
1 Auflageblech rechts komplett BoxPC SX4a 03102046-xx
1 Auflageblech links komplett BoxPC SX4a 03102026-xx
4 Klettostar-Flausch 20x80 (00348189-xx) 03002842-xx
4 ISO 7380-2 M 4 x 6-A2-70 03099577-xx
1 MS-WIN Embedded Standard 7 System 03096240-xx
1 Montagematerial 3D-Sensor X-Serie S 03104469-xx
1 Eichteil, Koplanaritätsmodul 00315365Sxx
1 Laserkennzeichen Klasse 2 50mm 03134118-xx
4 ISO 7379 - 8 x 12-12.9 03005643-xx
2 Befestigungssockel-selbstkl.MB3A 19x19mm 00316830-xx
10 Kabelbinder B=3,6mm L=140mm TY 24M 00805141-xx
1 Montageanleitung 3D-Koplan X3S/X4S, DE+EN 00197395-xx
1 LAN Karte PCI-Express 2x Gigabit LAN 03118416-xx
1 Betriebssystem USB-Paket WES7(7xx) V3.3 00117122-xx
2 Kurzbeschreibung
2.4 Benötigte Werkzeuge und Hilfsmittel
22 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
2.3.1 Teile-Übersicht

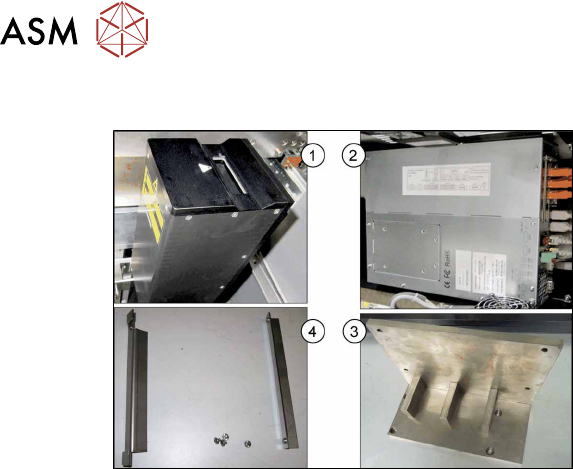

Abb.10: Teile-Übersicht
1. 3D-Koplanaritätssensor und Übertra-
gung [03054677‑xx]
2. BoxPC ABP402-A CPU1020E 2xPCI
SSD (iBase) [03120423‑xx]
(ersetzt: BoxPC 627C [03094731‑xx])
3. Halter Koplanaritätssensor
[03100624‑xx]
4. Auflageblech rechts für BoxPC
[03102046‑xx]
Auflageblech links für BoxPC
[03102026‑xx]
2.4 Benötigte Werkzeuge und Hilfsmittel
●
Satz Inbusschlüssel
●
Kreuzschlitzschraubendreher
●
Satz TORX-Schlüssel
●
Inbusschlüssel mit T-Griff 6x300
●
Kombizange
●
Seitenschneider
●
Taschenlampe
●
Kabelbinder
●
Installationsanleitung Windows
Ggf. benötigen Sie weitere Dokumente:
●
Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
●
Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
●
Serviceanleitung Ihrer Maschine
2.5 Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 4 Stunden.
3 Einbau
3.1 Arbeitsplatz vorbereiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 23
3 Einbau
3.1 Arbeitsplatz vorbereiten
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt 1.2
"Was vor
Beginn der Arbeiten zu tun ist..." [}13].
► Entfernen Sie die BE-Wagen an Stellplatz 1 und 2.
► Bauen Sie die Gurtabfallrutschen an Stellplatz 1 und 2 aus (siehe 4.1.1 "Gurtabfallrutsche tau-
schen" [}61]).
Sehen Sie dazu auch...
2 4.2.1 "Kamera montieren" [}64]
3.2 Einbau der stationären IC-Kamera (Typ 33) vorbereiten
HINWEIS
3D-Koplanmodul und stationäre Kamera
IC-Kameras vom Typ 33 können ausschließlich neben dem 3D-Koplanmodul am Stell-
platz2 eingebaut werden.
Bei einer SIPLACE X2S / X3S ist die stationäre Kamera am Stellplatz 3 montiert. Wird ein
3D-Koplanmodul eingebaut, dann muss die stationäre Kamera an Stellplatz 2 montiert/
umgebaut werden.
Führen Sie dazu die folgenden Arbeitsschritte durch und beachten Sie dazu die entspre-
chende Montageanleitung (s.u.):
► Bauen Sie die Kamera von Stellplatz 3 nach Stellplatz 2 um.
► Stellen Sie den DIP-Schalter auf Stellplatz 2 ein.
► Stecken Sie CAN2 an die Kamera an.
► Stecken Sie GigE 3 an die Kamera an.
Beachten Sie dazu auch die entsprechende Montageanleitung:
●
Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre Kamera Typ 25/33
(GigE)" [00197710‑xx]
●
Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ 25/33" [00197397‑xx]
Auszüge aus diesen Montageanleitungen finden Sie im Anhang:
●
4.2 "Auszug aus der Montageanleitung "SIPLACE X-Series S, SX-Series V3 - Stationäre
Kamera Typ 25/33 (GigE)" [00197710‑xx]" [}64]
●
4.3 "Auszug aus der Montageanleitung "SIPLACE X-Series S - Stationäre Kamera Typ
25/33" [00197397‑xx]" [}70]
