3 Einbau
3.14 Stationssoftware 7xx am Koplanrechner installieren
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 47
3.14 Stationssoftware 7xx am Koplanrechner installieren
Tastatur, Monitor und Installationsmedium anschließen
► Schalten Sie den Stationsrechner vor der Installation des Koplanrechners aus.
► Stecken Sie die Tastatur am Stationsrechner ab.
► Verbinden Sie die Tastatur mit Hilfe der USB-Verlängerung mit dem Koplanrechner.
► Schließen Sie folgende Komponenten an den Koplanrechner an:
– DVI-Verlängerung an den Monitor
– Tastatur mit USB-Verlängerung
– Installationsmedium (z.B. USB-Stick)
Installation Betriebssystem
► Bevor Sie die Software installieren müssen Sie einige Einstellungen im BIOS des Koplan-
rechners vornehmen. Lesen Sie dazu die entsprechende Installationsanleitung.
► Starten Sie den Koplanrechner.
► Installieren Sie das Betriebssystem auf dem Koplanrechner. Diese Software wurde mit der
Linie mitgeliefert.
Installation Stations-SW

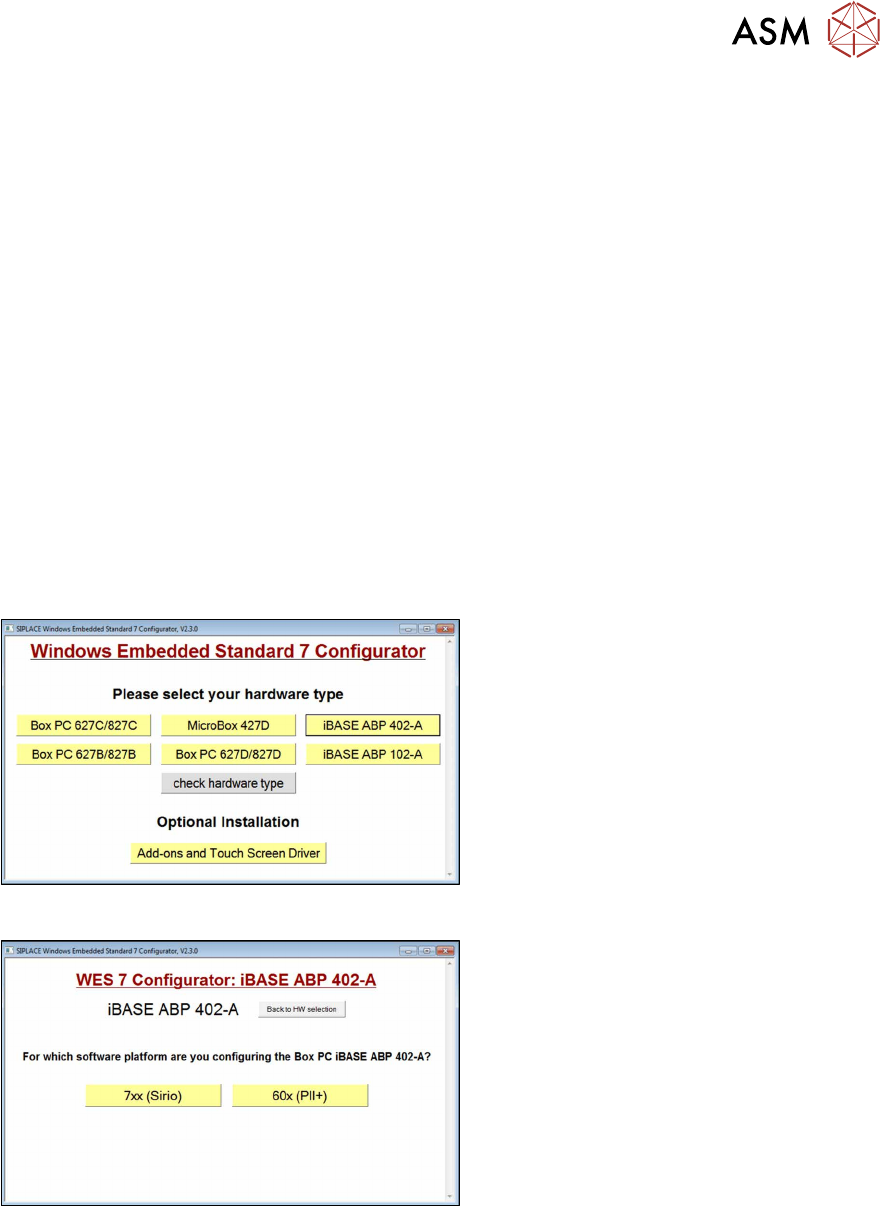

Abb.58: Konfigurator: Installation 1
► Melden Sie sich unter Windows als
Admin an: Login: ASM_admin
.
► Legen Sie die Installations-CD
"SIPLACE WES7 Configurator" in das
Laufwerk ein.
► Starten Sie die Datei start.hta.
► Wählen Sie Ihr BoxPC-Modell (z.B.
iBase ABP 402-A
) aus.
Abb.59: Konfigurator: Installation 2
► Wählen Sie die Software-Platform 7xx
(Sirio) aus.
3 Einbau
3.14 Stationssoftware 7xx am Koplanrechner installieren
48 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020

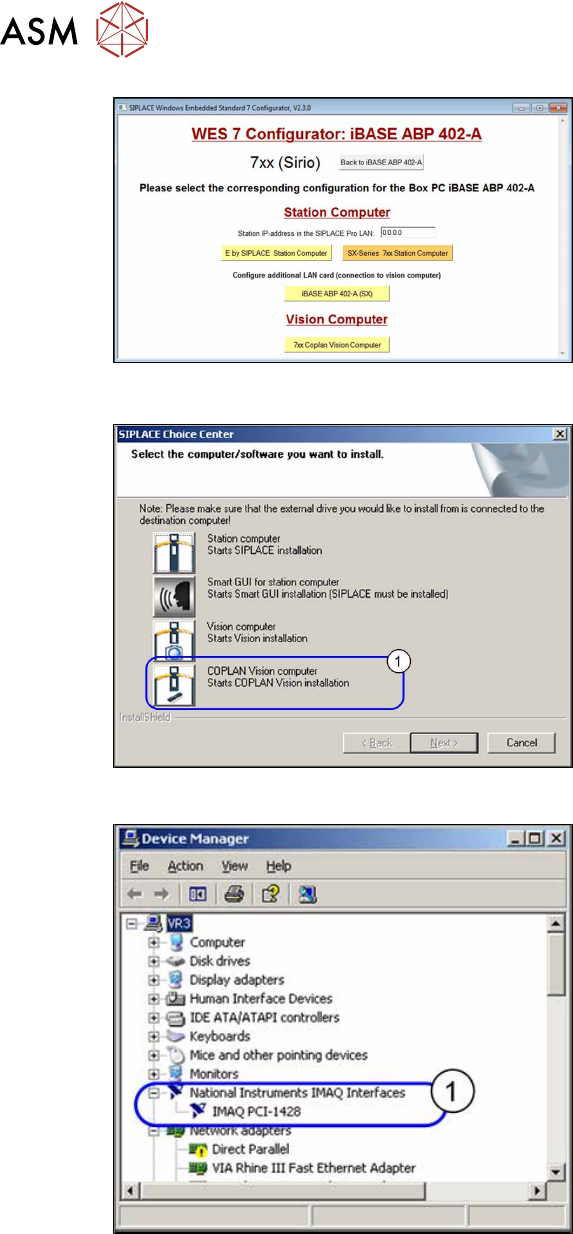

Abb.60: Konfigurator: Installation 3
► Wählen Sie die Konfiguration 70x Co-
plan Vision Computer aus.
ð Die Installation "Coplan Vision Com-
puter" wird gestartet.
► Folgen Sie den Anweisungen auf dem
Bildschirm.
► Entnehmen Sie nach erfolgreicher
Installation die CD.
► Legen Sie die CD mit der Stationssoftware
ein. Startet die Stationssoftware nicht auto-
matisch, führen Sie die EXE-Datei auf der
CD der Stationssoftware aus.
Abb.61: Dialogfenster SIPLACE Choice Center
► Klicken Sie im Dialogfenster SIPLACE
Choice Center das Icon Coplan
Vision computer(1) um die Installa-
tion zu starten.
► Bestätigen Sie alle folgenden Pop-up
Fenster mit Accept
, bis die Installation
beendet ist.
► Kontrollieren Sie in den Netzwerkein-
stellungen die LAN-Verbindung. Die
Verbindung muss auf Connected
ste-
hen.
► Steht die Verbindung nicht auf
Connected
, stellen Sie sicher, dass
das LAN-Kabel zum Stationsrechner
richtig verbunden ist.
Abb.62: Gerätemanager
► Führen Sie einen Neustart durch.
► Prüfen Sie im Gerätemanager (System-
steuerung), ob die Kameralinkkarte von
National Instruments(1)
ordnungsgemäß
erkannt wurde.
► Fahren Sie den Rechner herunter und
schalten Sie die Maschine aus.
3 Einbau
3.15 Stationsrechner wieder anschließen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 49
3.15 Stationsrechner wieder anschließen

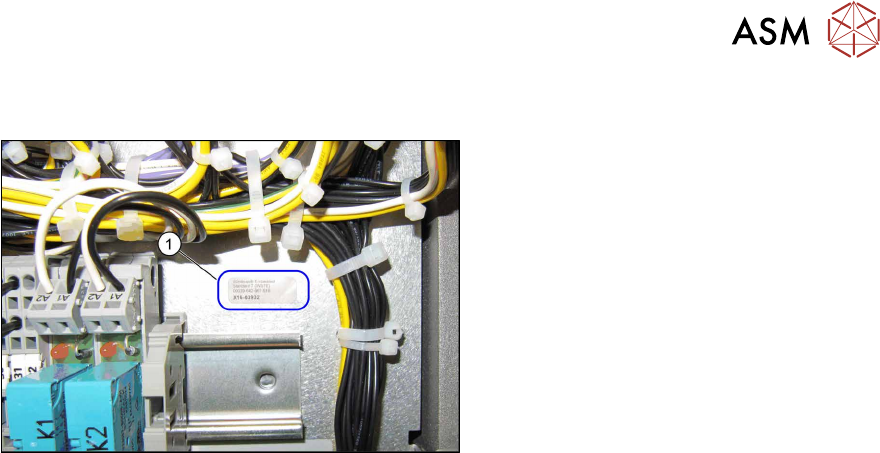

Abb.63: Win7-Aufkleber
► Schließen Sie den Monitor und die Tas-
tatur wieder an den Stationsrechner an.
► Verkabeln Sie die Maschine entspre-
chend der Ausgangskonfiguration.
► Schalten Sie den Stationsrechner wie-
der ein.
► Kleben Sie den mitgelieferten Win7-
Aufkleber(1)
gut sichtbar auf die Ver-
sorgung, neben oder unter den Aufkle-
ber des Koplanrechners.
3.16 LAN-Karte im Stationsrechner konfigurieren (ab Hxxxx)
► Schalten Sie die Maschine ein.
Stellen Sie am Stationsrechner die IP der LAN-Karte wie folgt ein:
► Loggen Sie sich als Administrator ein.
► Stecken Sie das LAN-Kabel vom Koplanrechner [03103204‑xx] an X3 an (Übersicht
Anschlüsse siehe 3.10
"Stationsrechner einbauen (ab Hxxxx)" [}39]).
ð Im Menü Control Panel → Network and Internet → Network Connections finden Sie
jetzt zwei neue Netzwerkverbindungen (Local Area Connection).
ð Die nicht angeschlossene Verbindung zeigt ein rotes Kreuz.
► Die angeschlossene Verbindung zu Koplanrechner zeigt kein rotes Kreuz. Benennen Sie
diese in "Connection to machine LAN" um.
► Konfigurieren Sie für diese Verbindung die IP-Adresse 192.168.255.249 und die Subnetz-
Maske 255.255.255.240.
