3 Einbau 3.9 LAN-Karte in Stationsrechner einbauen (ab Hxxxx) 38 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 3.9 LAN-Karte in Stationsrechner einbauen (ab Hxxxx) Bei installiertem 3D-Kop…
3 Einbau
3.8 Kabel an 3D-Koplanmodul anschließen
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 37
3.8 Kabel an 3D-Koplanmodul anschließen
► Ziehen Sie das Kameralink-Kabel vom 3D-Koplanmodul durch den Maschinenständer zum
Einbauplatz des Koplanrechners an Stellplatz1.
HINWEIS
Wartung
Verlegen Sie das Kabel über dem Blech des Stromversorgers, damit dieser zu Wartungs-
zwecken entfernt werden kann.

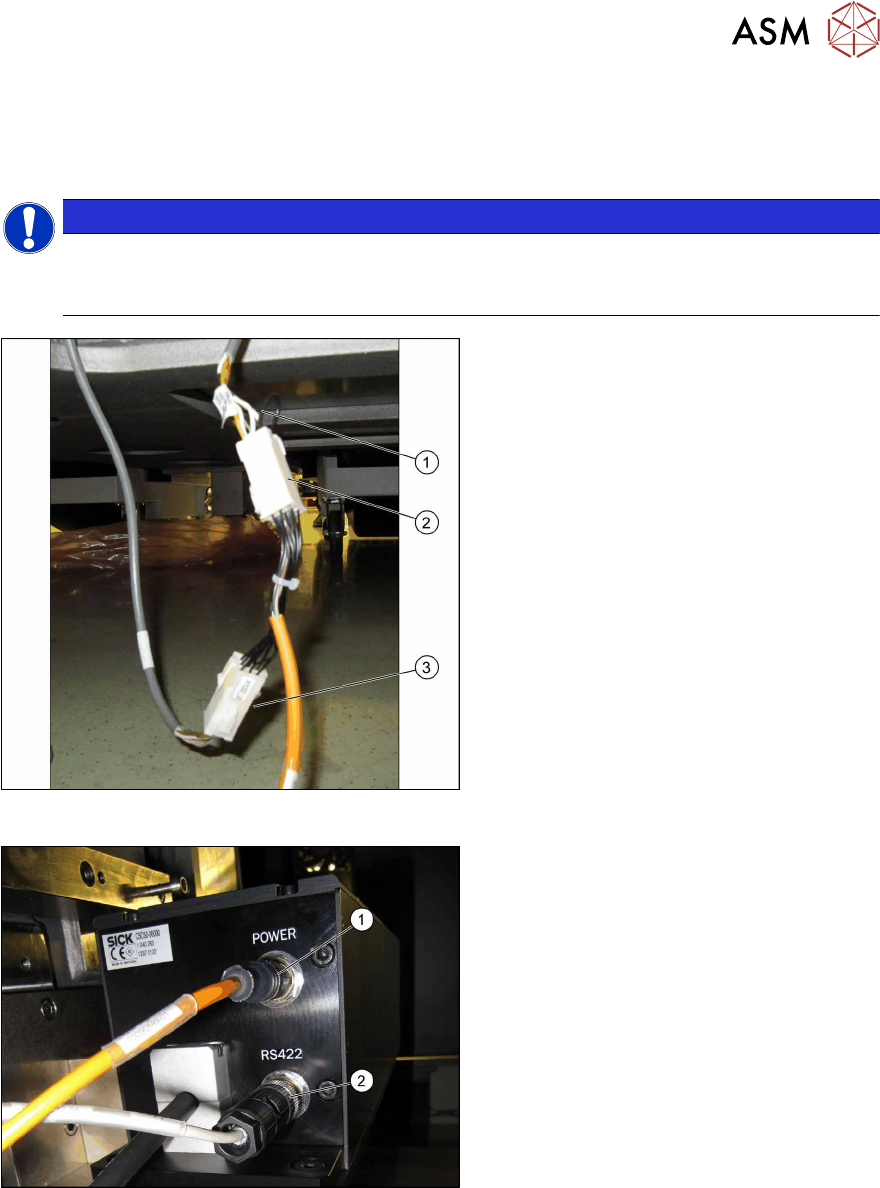

Abb.34: Zwischenstecker
► Suchen Sie am Einzug das Kabel
[03076491‑xx](2)
mit der Bezeich-
nungx122.
► Trennen Sie die Verbindungsstecker
zum Einzug(1)
und(3) und stecken Sie
den Zwischenstecker(2)
zwischen die
Stecker.
Abb.35: Kabel anstecken
► Verlegen Sie das orangene Kabel von
einer Öffnung zur anderen und stecken
Sie es am 3D‑Koplanmodul an(1).
► Stecken Sie das Kabel "Achssignale
3D‑Sensor" an den Stecker RS422(2)
.
► Führen jetzt den Einbau der stationären
IC-Kamera fort.
► Montieren Sie die Abfallrutsche an
Stellplatz2.
Sehen Sie dazu auch...
2 3.2 "Einbau der stationären IC-Kamera (Typ 33) vorbereiten" [}23]
2 4.1.1 "Gurtabfallrutsche tauschen" [}61]
3 Einbau
3.9 LAN-Karte in Stationsrechner einbauen (ab Hxxxx)
38 Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020
3.9 LAN-Karte in Stationsrechner einbauen (ab Hxxxx)
Bei installiertem 3D-Koplan oder Barcodescanner wird zusätzlich die "LAN-Karte PCI-Express 2x
Gigabit LAN" [03118416‑xx] benötigt.
Diese LAN-Karte wird im "BoxPC 427D" [03114177‑xx] ab Serien-Nr. Hxxxx eingesetzt. An älteren
Maschinen wird diese LAN-Karte nicht benötigt.
Übersicht

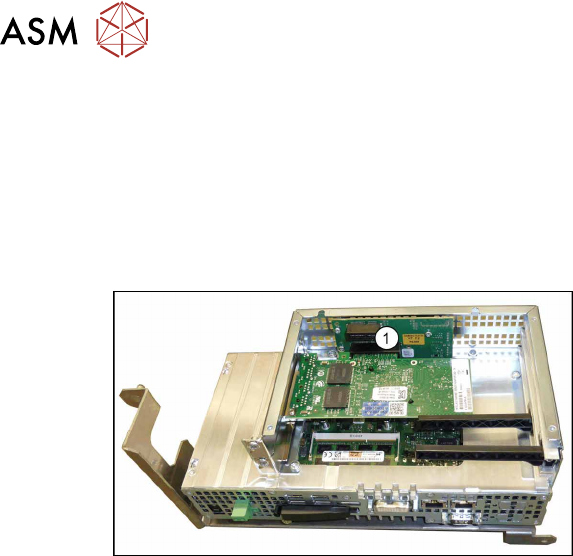

Abb.36: Stationsrechner (BoxPC 427D)
1. Freier Steckplatz für LAN-Karte
Einbau
► Öffnen Sie die Abdeckung über den Steckkarten.
► Stecken Sie die LAN-Karte in den freien Steckplatz. Achten Sie darauf, dass diese korrekt sitzt.
► Montieren Sie die Abdeckung.
3 Einbau
3.10 Stationsrechner einbauen (ab Hxxxx)
Assembly Instructions / Montageanleitung SIPLACE X-Series S 3D-Sensor 06/2020 39
3.10 Stationsrechner einbauen (ab Hxxxx)
Abb.37: BoxPC
► Setzen Sie den BoxPC(1) wieder ein
und befestigen Sie diesen.
Kabel an Stationsrechner anschließen
► Stellen Sie alle Verbindungen zum BoxPC wieder her.
HINWEIS
Monitor
Stecken Sie das Monitor-Kabel noch nicht an.
► Verbinden Sie das LAN-Kabel vom Koplanrechner mit dem Anschluss X4 (X4P1) der "LAN-
Karte PCI-Express 2x Gigabit-LAN" [03118416‑xx].
Übersicht Anschlüsse BoxPC 427D
Abb.38: Anschlüsse BoxPC 427D
