X 轴和 Y 轴调校 第 95 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 15. 如果调校工具销尚未在 BEC 模板孔中精确对中，则重 复 第 89 页的 “X 和 Y 轴编码器调整 ” 。继续下一个步 骤。 16. 在 Table X Axis （工作台 X 轴） 和 Table Y Axis （工作台 Y 轴） 的 Jog Rate （微调速率） 增量框中，均选…
X 轴和 Y 轴调校
本文档支持 Radial 机器。
第
94
页，共
164
页
52986207 修订版 A Radial 机器调校指南
b. 在 Zero （归零）对话框中，选择 Seek Negative Limit, Reverse, Seek
Home Pulse（寻找负极限，反转，寻找原点脉冲）
，并 将 Home Pulse number
（原点脉冲数）设为 3，将 Zeroing Speed （归零速度）设为 10。
c. 对工作台 Y 轴重复步骤 a 和 b，并 将 Home Pulse number（原点脉冲号）
设为 1。
d. 将 X 和 Y 轴微调至 9 x 9 位置。
9. 将调校工具插入插件头组件。
10. 在 Axes to Display （要显示的轴）组框中，选中
Head Theta（插件头 Theta
轴）
复选框。
11. 在 Head Theta （插件头 Theta 轴）组框中，选择
Zero （归零）以访问 Zero
（归零）对话框。
12. 在 Zero（归零）对话框中，选择
Seek Negative Limit, Reverse, Seek Home
Pulse （寻找负极限，反转，寻找原点脉冲）
。选择 OK （确定）按钮，将插件
头 Theta 轴移到 0 度位置。
13. 在
At 0 (R) （0 (R) 位置）行中，选择 Go To （前往）按钮。
14. 手动降低插件头，直至调校工具伸入到模板孔中，从而确认 0 位。要获得

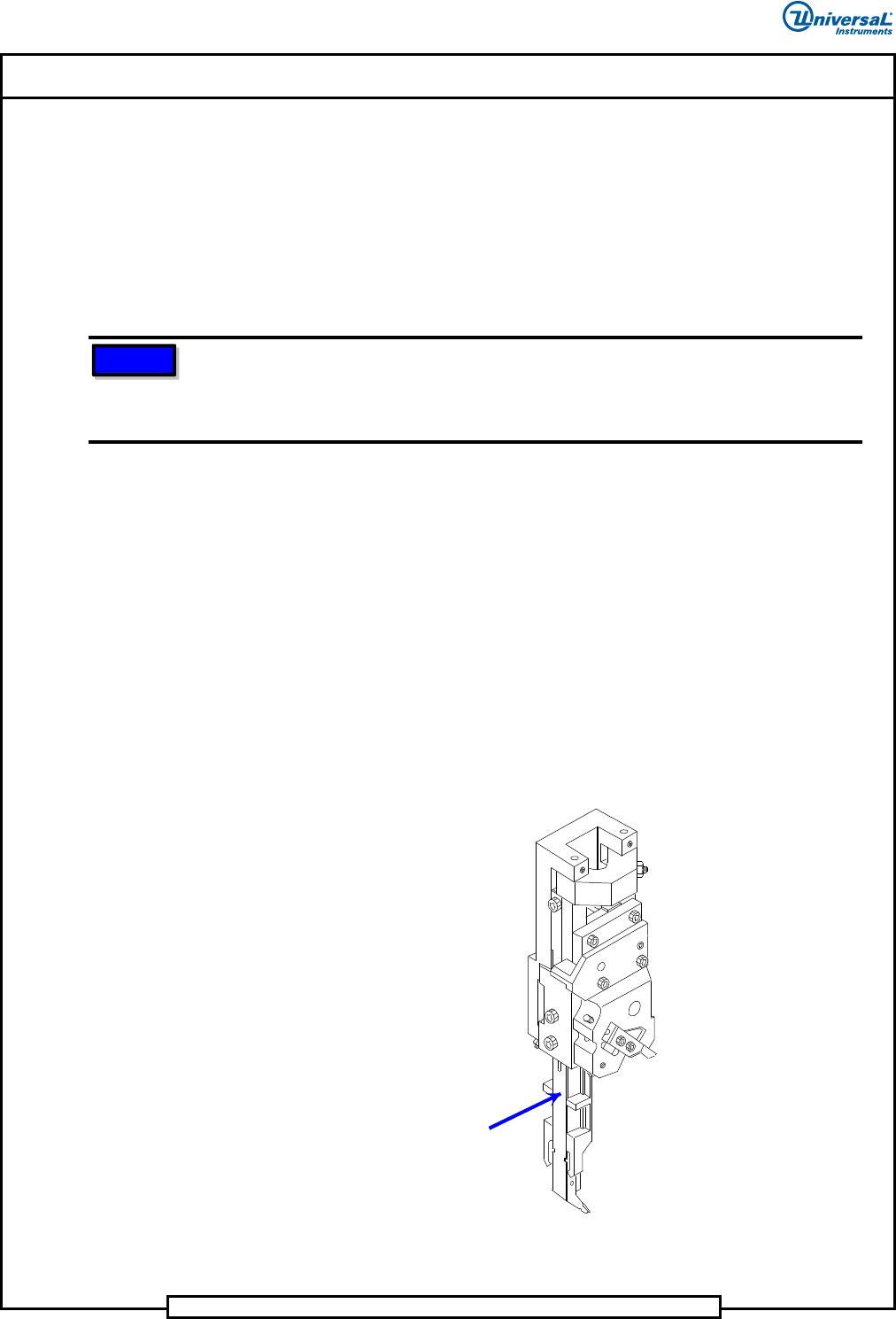

更精确的调校，请轻按图 58 所示的位置。这将使导向爪在本体内向前移到
头。确保调校工具中的销在 BEC 模板孔中精确对中。
图
58.
推压位置
注意
标准调校工具适用于除 2.5 mm 专用机器以外的其他所有机器（2.5 mm 专用机器使用
3 引脚工具） 。在使用 2.5 mm 专用工具时，左侧引脚和中间引脚会卡入导向爪和夹
爪。然后，该工具会插入标准 BEC 模板或剪脚器工具内。中间引脚将被切短，使得具
有 5 mm 跨距的两根外部引脚可用于完成调校。
Push here
推压此处
X 轴和 Y 轴调校
第
95
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
15. 如果调校工具销尚未在 BEC 模板孔中精确对中，则重复 第 89 页的 “X 和
Y 轴编码器调整 ”。继续下一个步骤。
16. 在 Table X Axis（工作台 X 轴）和 Table Y Axis（工作台 Y 轴）的
Jog Rate
（微调速率）
增量框中，均选择 .001 英寸。
17. 手动稍稍升起插件头组件。
18. 在
Head Theta （插件头 Theta 轴）组框中，选择 At -90 (C) （-90 (C) 位置）对
应的
Go To （前往）按钮。
19. 手动降低插件头，直至调校工具伸入到模板孔中，从而检查调整效果。销
与孔之间的所有侧面都应该存在间隙。如果没有间隙，则微调 X 轴和 Y
轴，直至调校工具销在 BEC 模板孔中精确地对中。
20. 在 Table X Axis （工作台 X 轴）和 Table Y Axis （工作台 Y 轴）组框中，
均选择
Head Offset at 270 (R) （270 (R) 位置的插件头偏移量）对应的 Set （设
置）
按钮。
21. 在 Head Theta （插件头 Theta 轴）组框中，选择
At -90 (C) （-90 (C) 位置）
对应的 Go To （前往）按钮。
22. 对工作台 X 轴和工作台 Y 轴重复第 19 步，直至调校销在 BEC 模板孔中精
确对中。
23. 在 Table X Axis （工作台 X 轴）和 Table Y Axis （工作台 Y 轴）组框中，
均选择
Head Offset at R90 (R)（R90 (R) 位置的插件头偏移量）对应的 Set（设
置）
按钮。
24. 手动稍稍升起插件头组件。
25. 在 Head Theta （插件头 Theta 轴）组框中，选择
At 180 (C) （180 (C) 位置）
对应的 Go To （前往）按钮。
26. 对工作台 X 轴和工作台 Y 轴重复第 19 步，直至调校销在 BEC 模板孔中精
确对中。
27. 在 Table X Axis （工作台 X 轴）和 Table Y Axis （工作台 Y 轴）组框中，
均选择
Head Offset at 180 (R) （180 (R) 位置的插件头偏移量）对应的 Set （设
置）
按钮。
28. 从插件头组件取出调校工具，并从转台上取下对正模板。
29. 选择
Exit and Save（退出并保存）以保存主轴位置，然后退出 Set Up Critical
Axis Positions （调校主轴位置）
对话框。
步骤结束。
注意
在运行模式中，超过 .011 的偏移量将被忽略并设为默认值 0。
元件传送组件调校 （最终）
本文档支持 Radial 机器。
第
96
页，共
164
页
52986207 修订版 A Radial 机器调校指南
元件传送组件调校 （最终）
本节提供调校元件传送组件 (CTA) 的说明。
CTA 与插件头对正调整
以下调整旨在将元件传送组件 (CTA) 与插件头组件对正。
先决条件：
• 已完成 第 75 页的 “ 插件头垂直轴调校步骤 ”
• 已完成 第 56 页的 “ 插件头对中调整 ”
• 排序机链条处于零位
步骤：
要将 CTA 与插件头组件对正，请执行以下操作：
1. 使用
IM Diagnostics，选择 Quickstart （快速启动）选项 2， Set Up Critical
Axis Positions （调校主轴位置）
。
2. 将插件头 Theta 轴归零，然后前往
At Zero （在零位）。
3. 将插件头垂直轴归零。
4. 将插件头推杆轴归零，然后前往
Retracted （缩回）位置。
5. 在 Head Vertical（插件头垂直轴）窗口中，前往
Full Up（全程上位）位置。
6. 在插件刀具导向爪中安装调校工具。
7. 手动将闩锁保持打开状态，以免接触调校工具上的引脚。将 CTA 元件传送
伸出至插件头。
8. 在将 CTA 伸出至插件头组件并将调校工具放入导向爪之后，检查下导块
的凹槽与调校工具引脚之间的对正情况。引脚应位于 “V” 形槽的底部。
• 如果是，则无需进一步的调整。
Set-up Tool
调校工具
