剪脚头调校
本文档支持 Radial 机器。
第
110
页，共
164
页
52986207 修订版 A Radial 机器调校指南
开口范围为：

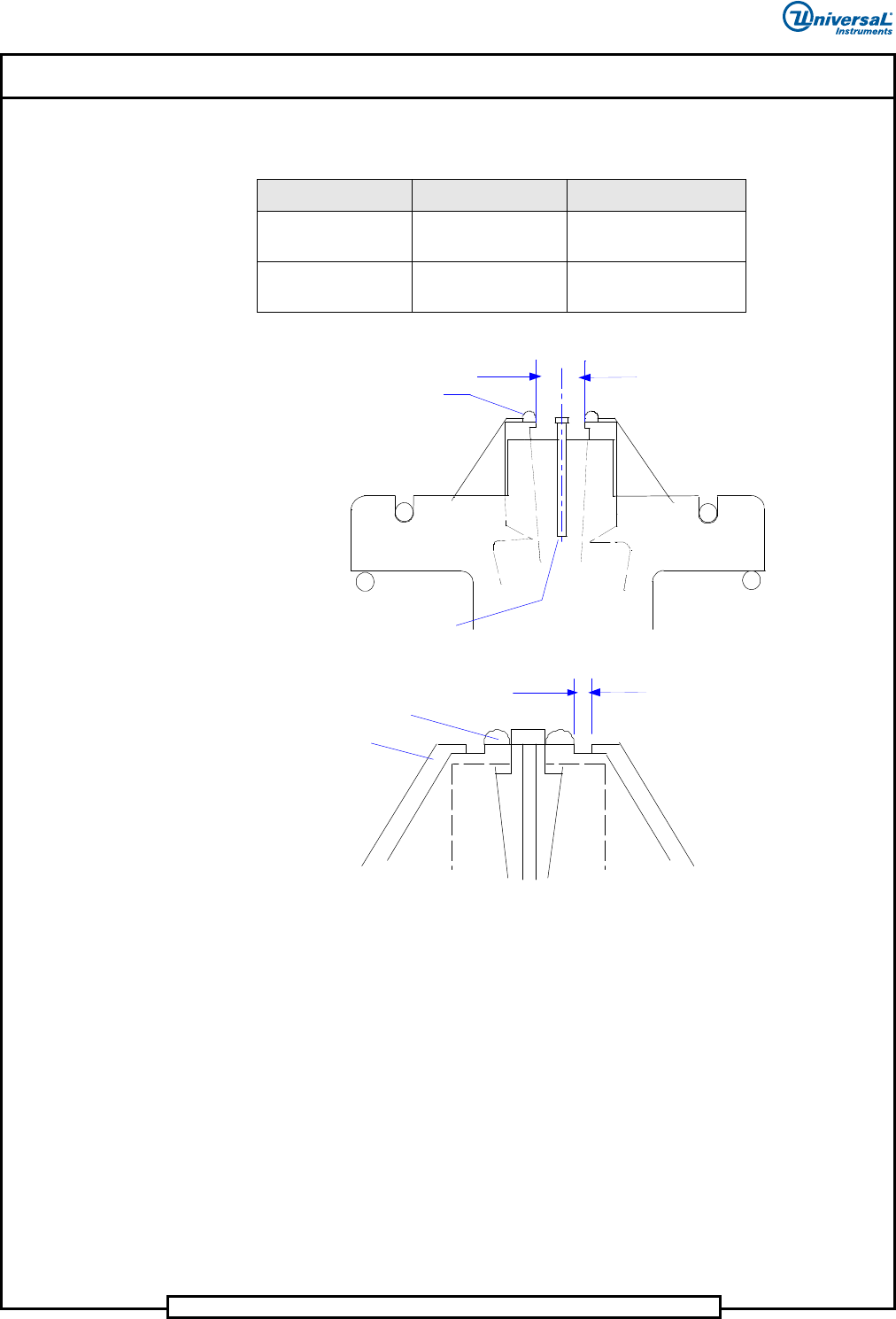

图
63. VSL T
型剪脚头组件开口范围
VSL T 型砧座到剪脚成型刀 （窗口开口）
此调整旨在设定砧刀与剪脚成型刀之间的距离 （窗口开口）。此尺寸决定了从
板底部伸出的引脚长度。
先决条件：
从剪脚器底座拆下剪脚头
专用工具：
游标卡尺
表
3.
开口范围
窗口开口 触发的冲程 未触发的砧刀开口
最小值
.230 in.
5,8 mm
.060 in.
1,54 mm
最小值
.300 in.
7,6 mm
.090 in.
2,29 mm
.060 in. Min (1.54 mm)
.090 in. Max (2.29 mm)
Cutter Former
Anvil
Tooling Not Actuated
.230 in. Min. (5.8 mm)
.300 in. Max. (7.6 mm)
Cutter Former
Middle Cutter Former
Tooling Actuated
剪脚成型刀
.230 in. 最小值
(5.8 mm) .300 in.
最大值 (7.6 mm)
中间剪脚成型刀
触发的刀具
剪脚成型刀
.060 in. 最小值
(1.54 mm) .090 in.
最大值 (2.29 mm)
未触发的刀具
砧刀
剪脚头调校
第
111
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
备注：
• 砧刀开口可设为 1,524 mm 到 2,286 mm （0.060 in. 到 0.090 in.），并且
两侧都应该为 ±0,0254 mm (± 0.001 in.)。
• 引脚长度和角度均可调整。例如：
• 引脚长度 （不超过 1,52 mm (.060 in.)）取决于引脚直径、引脚材料和工
装板 (PCB) 的孔径。
• 较大的窗口开口 = 较长的引脚长度和较小的角度。
• 最小开口 = 1,5 mm (.060 in.)
• 剪脚头高度调整会影响引脚长度和角度。参考 第 136 页的 “ 剪脚头高度
调整 ”。
• 引脚角度、长度和高度因印刷电路板而异：
– 孔间距

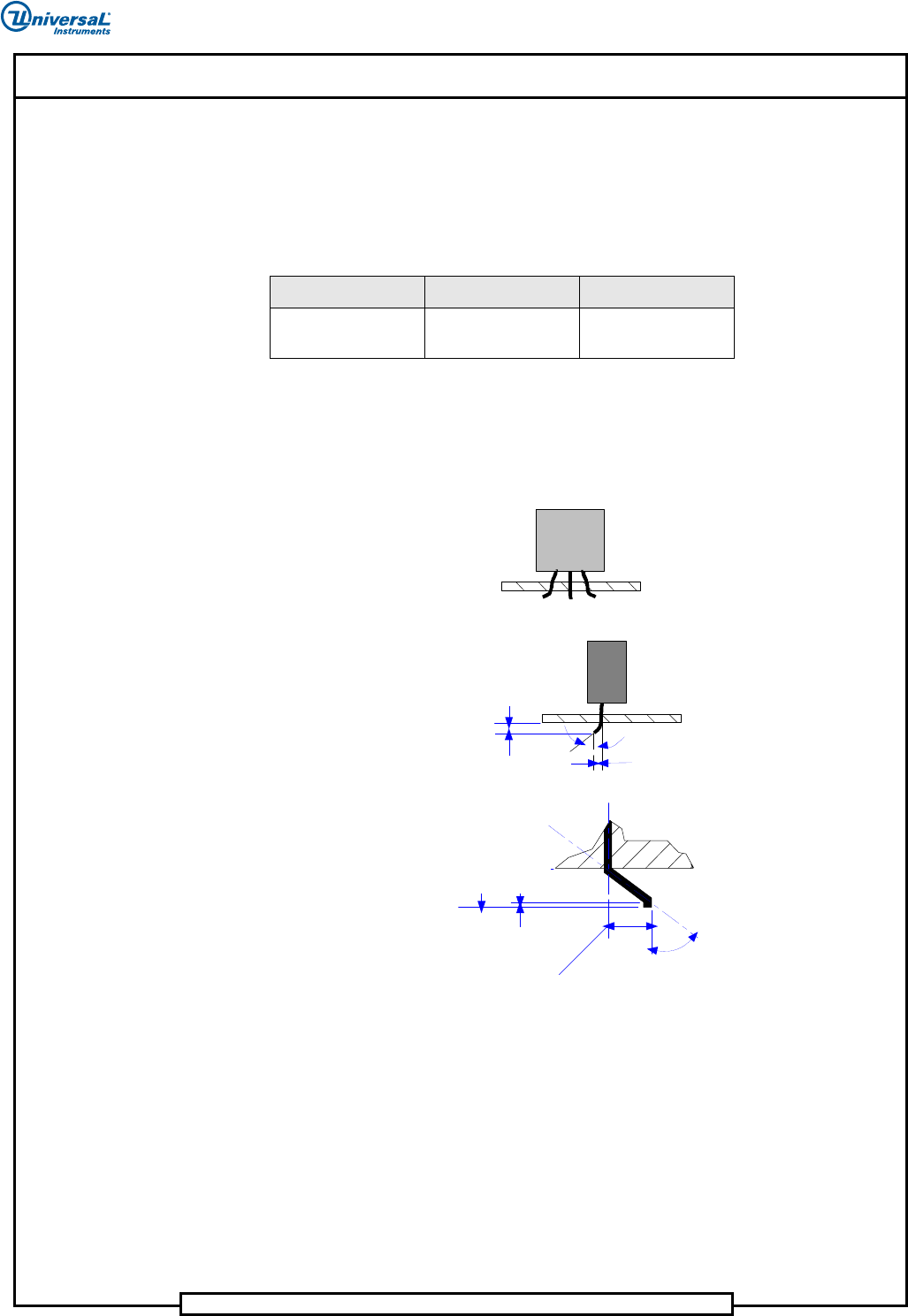

表
4.
可调整的引脚长度和角度测量值示例
窗口开口 大约的引脚长度 引脚角度
.069 in.
1,75 mm
.060 in.
1,52 mm
70 度
Cutter Head
0° Position
.070 ± .010 in
(1.78 ± 0.25 mm)
52° ± 33°
Adjustable
End Leads
Adjustable From
.055 to .095 in
(1.40 to 2.41 mm)
.018 in
(0.46 mm )
.060 ± .025 in
(1.52 ± 0.64 mm)*
.045 ± .015 in
(1.14 ± 0.38 mm)
Middle
Lead
25° ± 15°
剪脚头 0°
位置
.070 ± .010 in
(1.78 ± 0.25 mm)
25° ± 15°
.045 ± .015 in
(1.14 ± 0.38 mm)
.060 ± .025 in
(1.52 ±
0.64 mm)*
中间引脚
.018 in
(0.46 mm)
可在 .055 到 .095 in
（1.40 到 2.41 mm）
范围内调整
两端引脚
52° ± 33°
可调
剪脚头调校
本文档支持 Radial 机器。
第
112
页，共
164
页
52986207 修订版 A Radial 机器调校指南
– 孔径
– 元件引脚直径
– 元件引脚材料
– 成分
– 引脚形状 （圆形、方形或扁平）
步骤：
要设定砧刀与剪脚成型刀之间的距离，请执行以下操作：
1. 关机并根据当地步骤上锁 / 挂签。
2. 取下用于将剪脚头固定到剪脚器底座的 4 颗螺丝，并从机器上拆下剪脚
头。
3. 拧松固定螺丝（如图 64 所示）。要进行此项调整，可能需要张开连续性间
隙。 See “VSL T 型连续性间隙调整 ” on page 116.
图
64.
拧松固定螺丝
4. 沿任一方向转动砧刀偏心挡块，直至砧刀与剪脚成型刀之间获得 1,75 mm
+/- 0,03 mm (0.069 in. +/- 0.001 in.) 的窗口。
5. 拧紧固定螺丝 (2)。
WARNING
警告
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
Cutter Former
.069 ± .001 in
(1.75 ± 0.03 mm)
Anvil Eccentric Stop
Socket Set Screw (2)
Anvil
剪脚成型刀
砧刀
固定螺丝 (2)
砧刀偏心挡块
.069 ± .001 in
(1.75 ± 0.03 mm)
注意
测量时，使砧刀紧靠偏心挡块。要获得期望的结果，唯一的方法是不断地试验和调整
误差。
