BEC 调校
第
143
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
2. 验证如图 70 所示的设置值。如果不同，请更改设置值，使其匹配此屏幕。
图
70.
程序选项
3. 选择 Exit, Use New Settings （退出，使用新设置）。
步骤结束。
调校机器
要调校机器，请执行以下操作：
1. 按下急停开关。
2. 确保所有轴都位于安全位置，以防损坏机器组件。IM Diagnostics 在移动轴
之前，不会检查是否存在阻碍。
3. 对于配备了送板系统 (BHS) 的机器，请拆下后板定位导轨（过板式）或工
装板夹具 （非过板式），以便安装 BEC 对正模板。
4. 将 BEC 对正模板放在插件机工作台上，并使用定位销定位。使用大头螺丝
进行固定。
5. 选择
IM Diagnostics 图标。等待启动 IM Diagnostics。
6. 选择
Yes （是）以继续。
CAUTION
小心
在安装 BEC 对正模板时，确保对正模板不会与 BEC 传感器发生物理接触。物理接触可
能会改变传感器位置并损坏传感器。
BEC 调校
本文档支持 Radial 机器。
第
144
页，共
164
页
52986207 修订版 A Radial 机器调校指南
7. 等待 “Initialization is Successful” （初始化成功）消息，然后选择 OK （确
定）
以关闭 Axis Controller Initialization Status （轴控制器初始化状态）屏
幕。
步骤结束。
BEC 调校
要调校 BEC （板偏差校正），请执行以下操作：
1. 松开急停开关并按下
INTLK RESET （联锁重置）按钮。
• 如果显示 IM Diagnostics 快速启动屏幕，则选择
4. Proceed On My
Own （4. 自行继续）
。
• 否则，在 IM Diagnostics 主屏幕中选择
Machine Setup （机器调校） >
Board Error Correction （板偏差校正）
。
2. 在显示 “Do you want to execute the QuickStart BEC Setup Macro （是否想要
执行快速启动 BEC 调校宏）” 提示时，选择
Yes（是）。随即显示 Executing
Setup Macro （执行调校宏）
屏幕。
3. 等待完成归零。
4. 如果显示消息 “About to Zero Elevators（将要归零升降机）”，则选择
Cancel
（取消）
。
5. 在显示

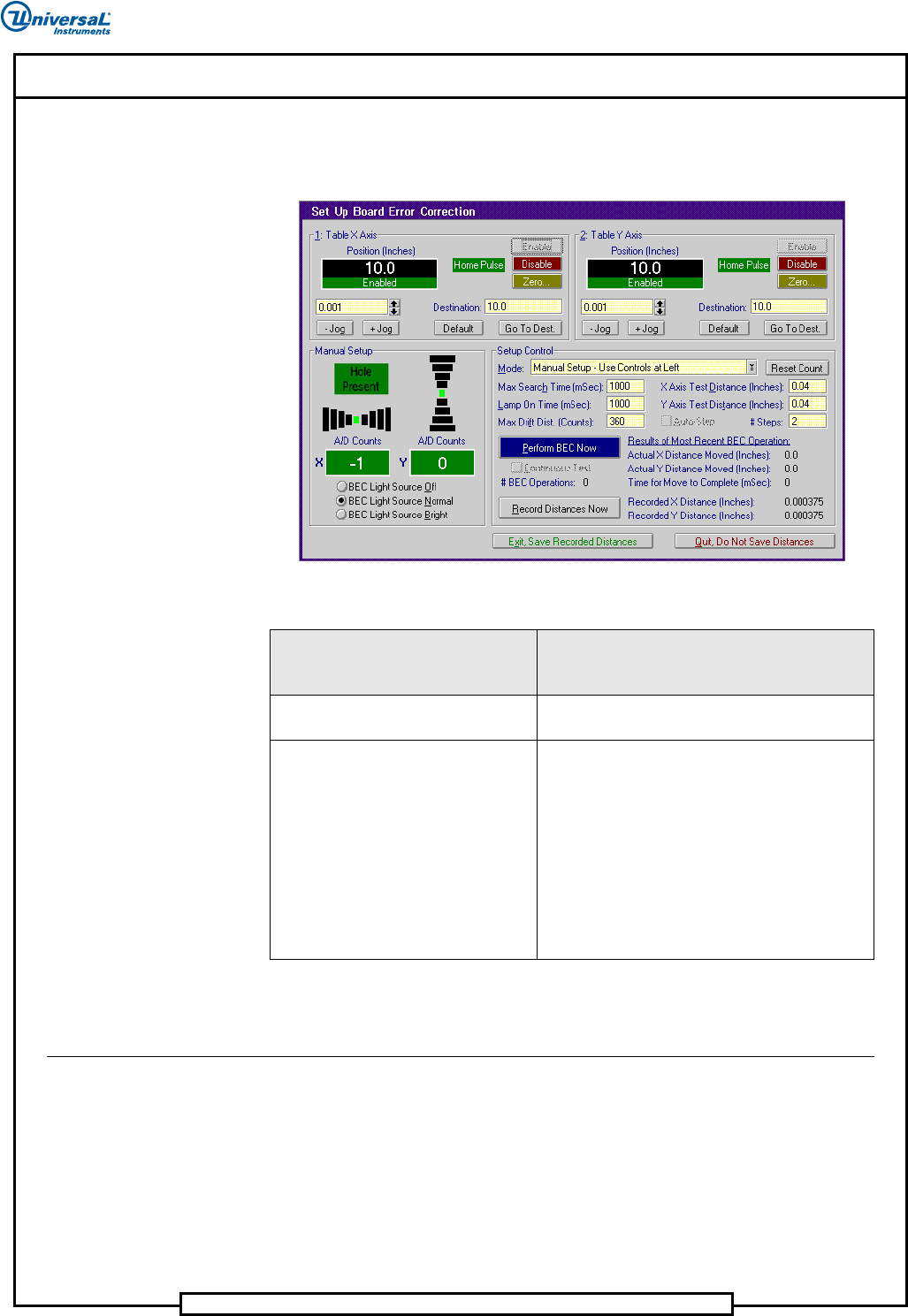

Finished （完成）消息时，选择 OK （确定）。随即显示 Set Up Board
Error Correction （调校板偏差校正）屏幕。
6. 验证下列设置：
a. 在
Setup Control（调校控制）> Mode（模式）中，选择 Manual Setup - Use
Controls at Left （手动调校 - 使用左侧控件）
。
WARNING
警告
在机器进入 IM Diagnostics 功能时，机器已通电，以便启用轴。执行下列步骤时务必小
心，以免造成人身伤害和设备损坏。
BEC 调校
第
145
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
b. 在 Manual Setup （手动调校）中，选择 BEC Light Source Normal （BEC
光源正常）
。
7. 确定下一项操作：
步骤结束。
传感器初步调整
要对传感器执行机械调整，请执行以下操作：
1. 拧松用于将调整支架固定到传感器底座的 2 颗固定螺丝。
a. 通过逆时针旋转 Y 调整螺丝来调整 Y 方向的传感器，直至 Y A/D 计数
读数约为 -20。确保 Hole Present （孔出现）指示器仍旧可见。
如果 Manual Setup （手动调
校）部分的 X 和 Y 轴 A/D 计数
读数为 ...
则 ...
在 0 ±1 范围内，并且显示 Hole
Present （孔出现）指示器
执行 第 147 页的 “ 建立传感器偏移量 ”。
超出 0 ±1 范围，或未显示 Hole
Present （孔出现）指示器
BEC 组件上的 X 和 Y 轴需要调整。
1. 应用下一过程 第 145页的“传感器初步
调整 ” 进行调整，直至
Set Up Board
Error Correction （调校板偏差校正）屏
幕的 Manual Setup （手动调校）部分
显示 “Hole Present （孔出现） ” 消息。
2. 当显示 Hole Present （孔出现）消息
时，查看计数：它们应该在 0 ±1 范围
内。可以接受 ±1 读数。
