剪脚头调校 本文档支持 Radial 机器 。 第 132 页，共 164 页 52986207 修订版 A Radial 机器调校指南 5. 在 Head Vertical （插件头垂直轴） 窗口中，选择 Disable （禁用） 。 6. 在 Head Insert （插件头推杆轴） 窗口中，选择 Disable （禁用） 。 7. 执行 第 123 页的 “ 剪脚器归零 ” 。 注意 在 0° 位置启用插件头 Theta 轴。
剪脚头调校
第
131
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
备注：
此过程适用于 N 型剪脚头或 VSL T 型剪脚头。其中，VSL T 型剪脚头简介与
N 型剪脚头简介不同，在该步骤开始时会注明这一点。
电源和气源仍应用于机器。不要将手放在机械组件移动和工作的路径上。
步骤：
要将剪脚头与插件头组件对正，请执行以下操作：
1. 禁用 X 轴和 Y 轴。
2. 拆下用于固定废料容器和废料软管的盖子和螺丝，并从剪脚头上拆下该
组件。
3. 拧松四颗固定螺丝并从剪脚器底座组件拆下剪脚头。
4. 应用固定剪脚器的相同硬件，在剪脚器底座安装调校块，然后将调校工具
安装到导向爪刀具中。取下推片头，以免对调校工具造成干扰。
CAUTION
小心
标准调校工具适用于除 2.5 mm 专用机器以外的其他所有机器（2.5 mm 专用机器使用
3 引脚工具） 。在使用 2.5 mm 专用工具时，左侧引脚和中间引脚会卡入导向爪和夹
爪。然后，该工具会插入标准 BEC 模板或剪脚器工具内。中间引脚将被切短，使得具
有 5 mm 跨距的两根外部引脚可用于完成调校。
Clinch Spindle
Setup Block
Setup Tool
Jaw Guide Tooling
Pusher Tip
(remove)
调校块
剪脚器轴套
推片头
（拆下）
调校工具
导向爪刀具
剪脚头调校
第
133
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

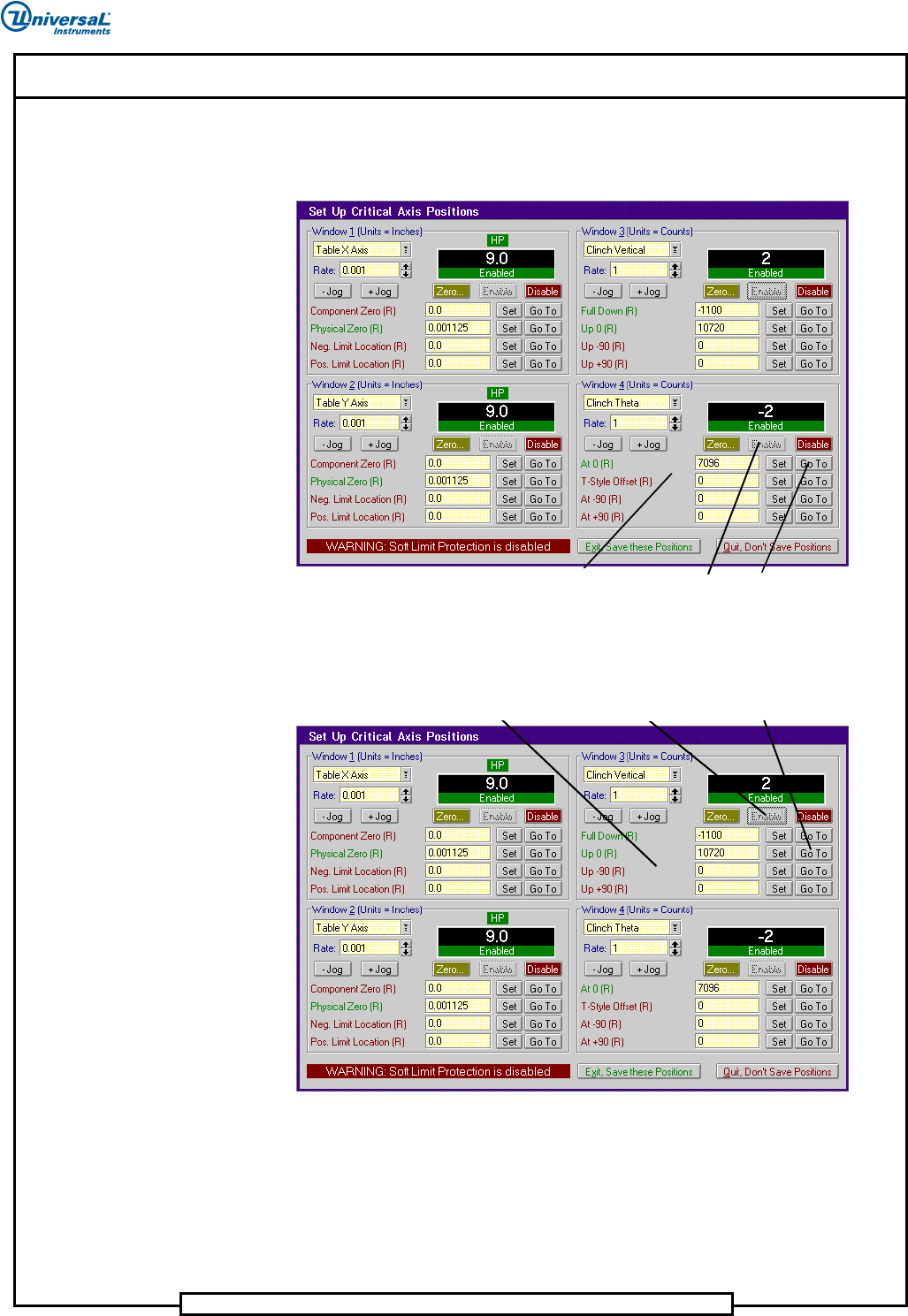

8. 在 Clinch Theta （剪脚器 Theta 轴）窗口中，选择 Enable （启用） 。在 At 0
（在零位）
行中，选择 Go To （前往）。
9. 在
Clinch Vertical （剪脚器垂直轴）窗口中，选择 Enable （启用） 。在 Up 0
（上位 0 位）
行中，选择 Go To （前往）。
Clinch Theta Window
Enable
Go To
??? Theta ???
??
??
Go To
Clinch Vertical Window
Enable
启用
剪脚器垂直轴窗口
前往
