元件传送组件调校 （初步） 本文档支持 Radial 机器 。 第 62 页，共 164 页 52986207 修订版 A Radial 机器调校指南 5. 拧松圆头螺丝并调整下导块，直 至它与直尺的底部平齐。请参阅 图 49 。 图 49. 下导块视图 6. 将链夹重新安装在链条上。重新 安装上导块并重置其高度。 7. 在上导块螺丝和下导块螺丝上涂 抹扭矩密封剂。请参考 Voyager 中的 组件 图纸 。 步骤结束。 CT A 弹簧…
元件传送组件调校 （初步）
第
61
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
元件传送组件调校 （初步）
本节提供调校元件传送组件的说明。
CTA 下导块高度调整
此调整旨在设定下导块相对链夹的高度。如果下导块过高，则会损坏链夹或导
致链夹在通过元件传送组件时发生粘滞。
先决条件：
• 机器已开机
• 按下急停开关
步骤：
要调整下导块高度，请执行以下操作：
1. 在机器前面靠近插件头的位置，从链条上拆下 2 个链夹。
2. 从 CTA 拆下上导块。
3. 手动移动链条，直至缺少 2 个链夹的部分位于 CTA 正前方。
4. 使用送料器塞尺作为直尺。将直尺跨放在链夹支座升起的表面上。
元件传送组件调校 （初步）
本文档支持 Radial 机器。
第
62
页，共
164
页
52986207 修订版 A Radial 机器调校指南

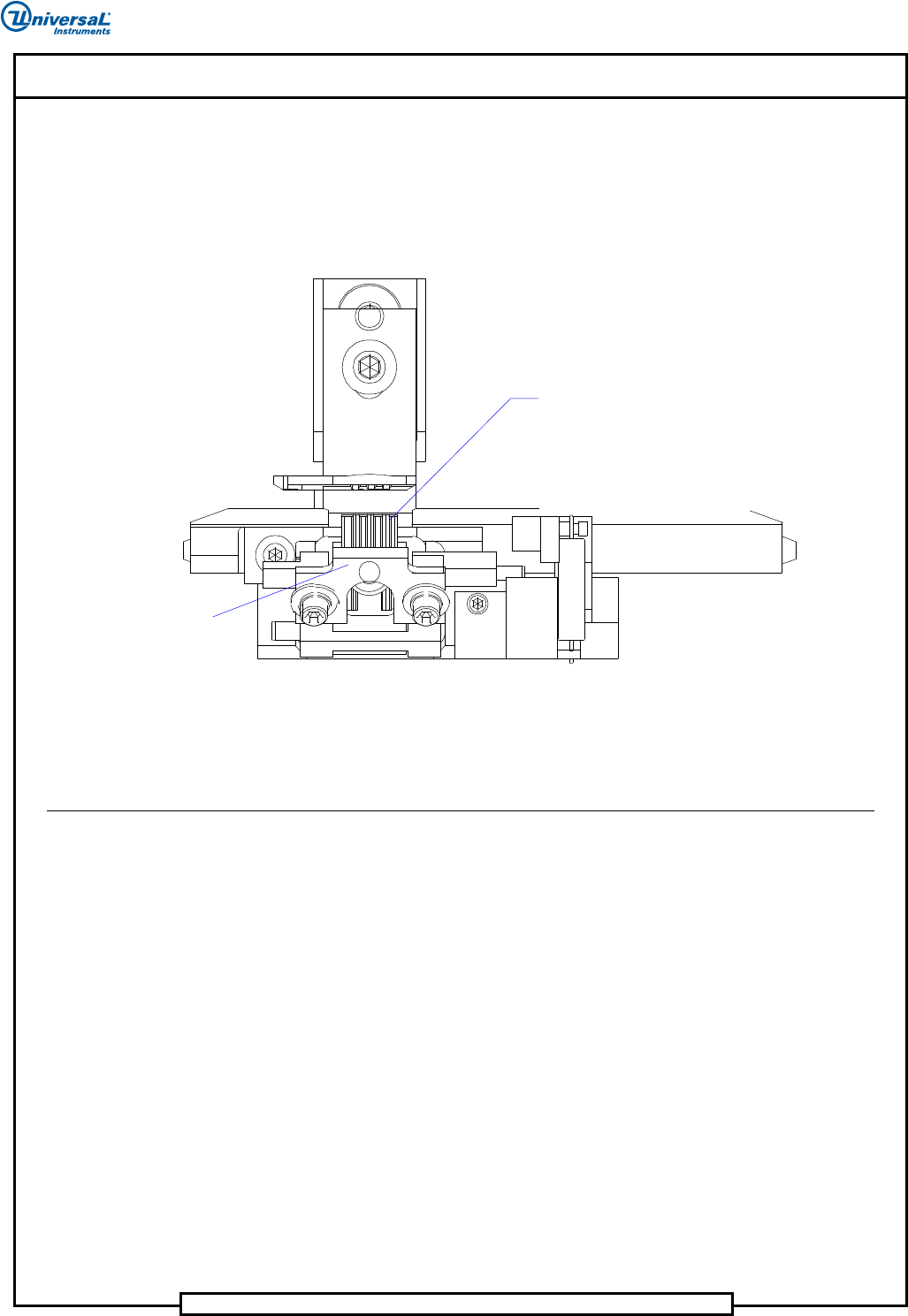

5. 拧松圆头螺丝并调整下导块，直至它与直尺的底部平齐。请参阅图 49。
图
49.
下导块视图
6. 将链夹重新安装在链条上。重新安装上导块并重置其高度。
7. 在上导块螺丝和下导块螺丝上涂抹扭矩密封剂。请参考 Voyager 中的
组件
图纸
。
步骤结束。
CTA 弹簧闩锁高度调整
此调整旨在设定弹簧闩锁的高度，使其能够在 CTA 的前进冲程期间夹紧元件引
脚。
如果弹簧闩锁位置过低，它会夹不到引脚。如果弹簧闩锁位置过高，则会与链
夹产生粘滞。
先决条件：
• 机器已开机
• 按下急停开关
步骤：
要调整弹簧闩锁高度，请执行以下操作：
Dispensing Head
Feeler Gauge
Place on raised
surface of clip support
Bottom Guide
Adjust to bottom of
Feeler Gauge edge
Clip Support
VIEW "A"
View "A"
Bottom Guide
Clip Support
Upper Guide
Raised
surface
上导块
分配头塞尺置于链
夹支座升起的表面
之上
下导块
视图 “A”
链夹支座
升起的
表面
相对塞尺底部边
缘调整下导块
视图 “A”
链夹支座
元件传送组件调校 （初步）
第
63
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
1. 将 CTA 拉出，以便接近闩锁。
2. 拧松用于固定闩锁的螺丝。请参阅图 50。调整闩锁高度，使闩锁的上表面
在 CTA 处于伸出状态时与下导块的上表面平齐。
3. 拧紧固定螺丝，并在螺丝上涂抹扭矩密封剂。
图
50.
下导块
步骤结束。
CTA 链夹支座调整
此调整旨在设定链夹支座与链条之间的间隙。间隙不足会导致链条发生粘滞。
间隙过大会导致链条上的前后间隙过大。
先决条件：
• 机器已开机
• 按下急停开关
步骤：
要调整链夹支座，请执行以下操作：
Spring Latch
Bottom Guide
Adjust the Spring Latch until it is
f ush with the top of the
l
Bottom Guide when the CTA
is extended and the Spring latch
is f pped up.
li
下导块 调整弹簧闩锁，
直至在 CTA 处于伸出状态
且弹簧闩锁上翻时，弹簧
闩锁与下导块的顶部平齐。
弹簧闩锁
