插件头驱动组件调校
本文档支持 Radial 机器
76
页,共
164
52986207 修订版 A Radial 机器调校指南

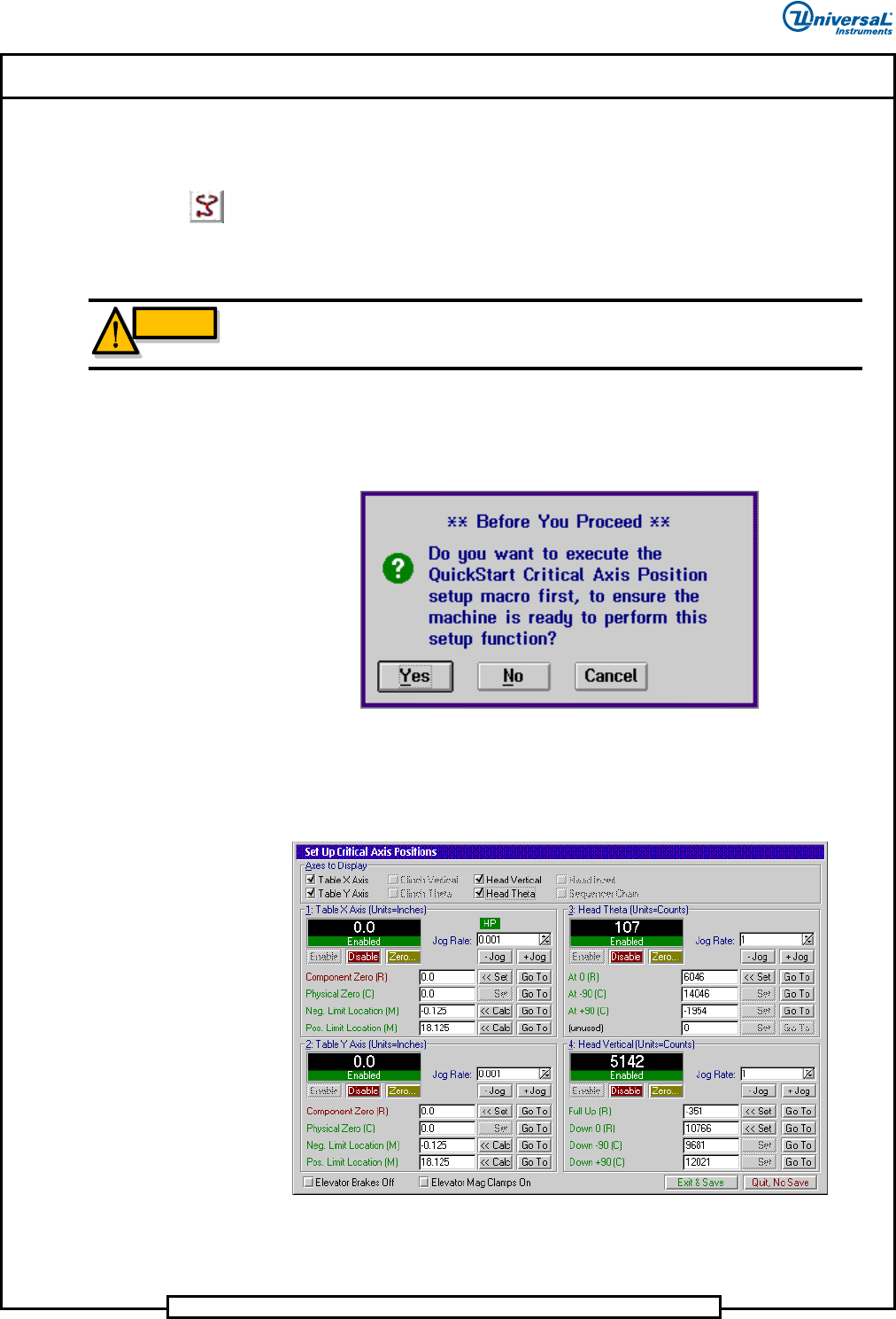

步骤:
要调校插件头垂直轴,请执行以下操作:
1. 选择
IM Diagnostics 图标。等待启动 IM Diagnostics
有关机器终端操作的特定详细信息,请参考 IM-UPS IM Diagnostics
档。
2. 选择
Machine Set Up (机器调校) > Critical Axis Positions (主轴位置)
3. 松开急停开关并按下
INTLK RESET(联锁重置)按钮。随即显示下列消息
4. 选择
Yes (是)。这会归零并停止所有轴。
完成调校宏时,会显示下列屏幕
5.
Axis to Display (要显示的轴)区域中,选择下列选项以显示相应的轴:
WARNING
警告
在机器进入 IM Diagnostics 功能时,机器已通电。执行下列步骤时务必小心,以免造
成人身伤害和设备损坏。
插件头驱动组件调校
77
页,共
164
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器
Head Vertical (插件头垂直轴)
Head Theta (插件头 Theta 轴)
Clinch Vertical (剪脚器垂直轴)
Clinch Theta (剪脚器 Theta 轴)
6. 要将剪脚器置于正确的高度,请按以下操作将剪脚器归零。
a.
Clinch Theta (剪脚器 Theta 轴) Clinch Vertical (剪脚器垂直轴)组框
中,对这些轴进行
Zero (归零)
b.
Clinch Vertical Jog Rate (剪脚器垂直轴微调速率)设为 1000然后选择
(4)
+Jog + 微调)
c.
Clinch Theta (剪脚器 Theta 轴)窗口中,前往 AT 0 (R) 0 (R) 位置)
d.
Clinch Vertical (剪脚器垂直轴)窗口中,将轴进行 Zero (归零),然
选择
Up at 0 0 度上位)字段中的 Go To (前往)
7.
Head Vertical (插件头垂直轴)窗口中,选择 Disable (禁用)

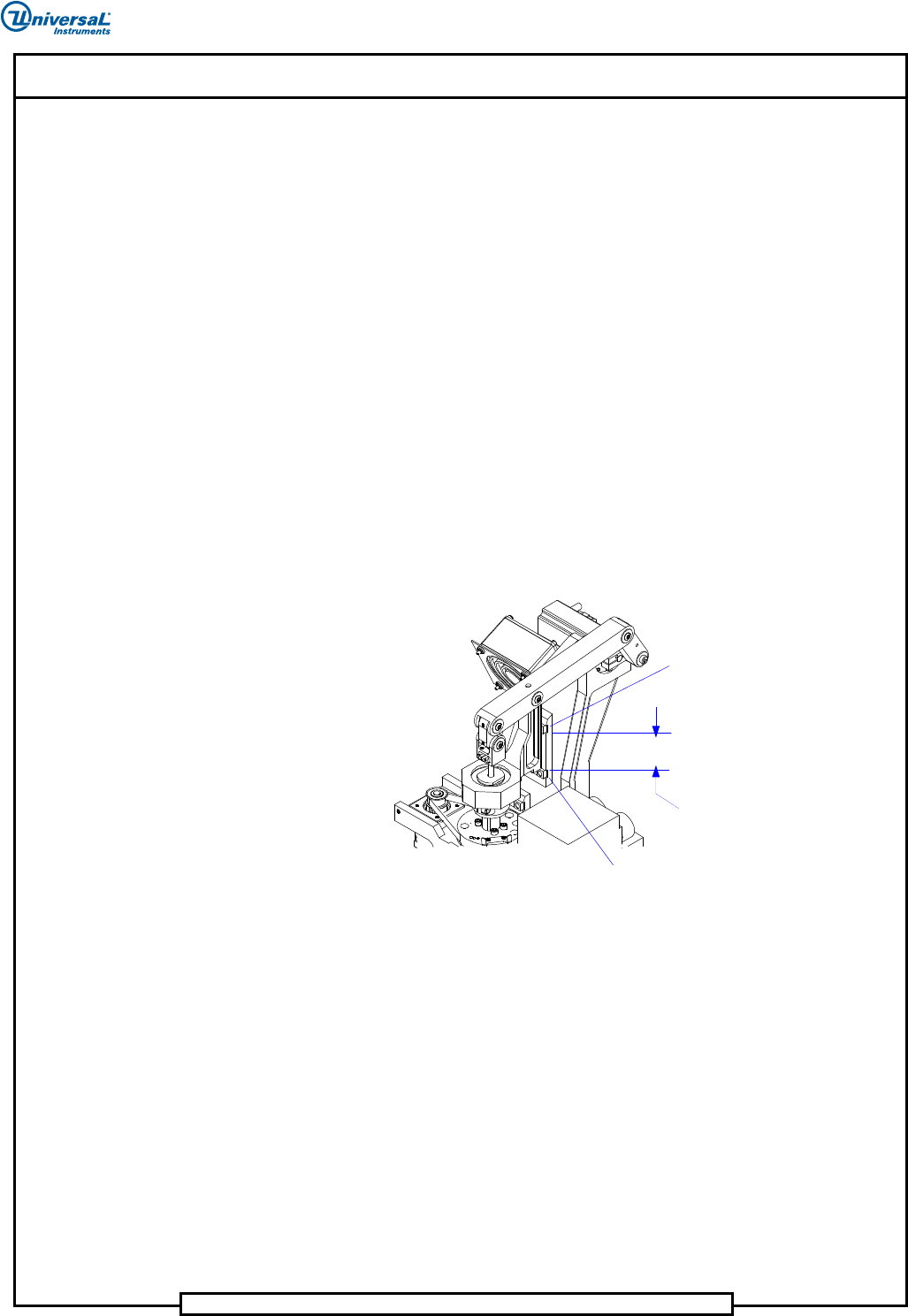

8. 在禁用垂直轴的情况下,手动定位垂直轴,使插件轴颈支架中的顶丝 (标
记)位于上极限开关以下约 25,4 mm (1 in.) 处。
9.
Head Theta (插件头 Theta 轴)窗口中,启用该轴并将其归零,然后选择
At 0 (R) 0 (R) 位置)字段中的 Go To (前往)
10.
Head Vertical (插件头垂直轴)窗口中,选择 Zero (归零)
11.
Head Vertical (插件头垂直轴)窗口中,选择 Disable (禁用)
1 in.
(25.4 mm)
Set Screw (Switch Sensor)
Upper limit
switch
上极
限开关
1 in.
(25.4 mm)
顶丝 (开关传感器)
插件头驱动组件调校
本文档支持 Radial 机器
78
页,共
164
52986207 修订版 A Radial 机器调校指南
12. 手动伸出 CTA直至其快要接触到刀具,然后提升插件刀具,以避免碰到
CTA 的下导块。
13. 启用插件头垂直轴。

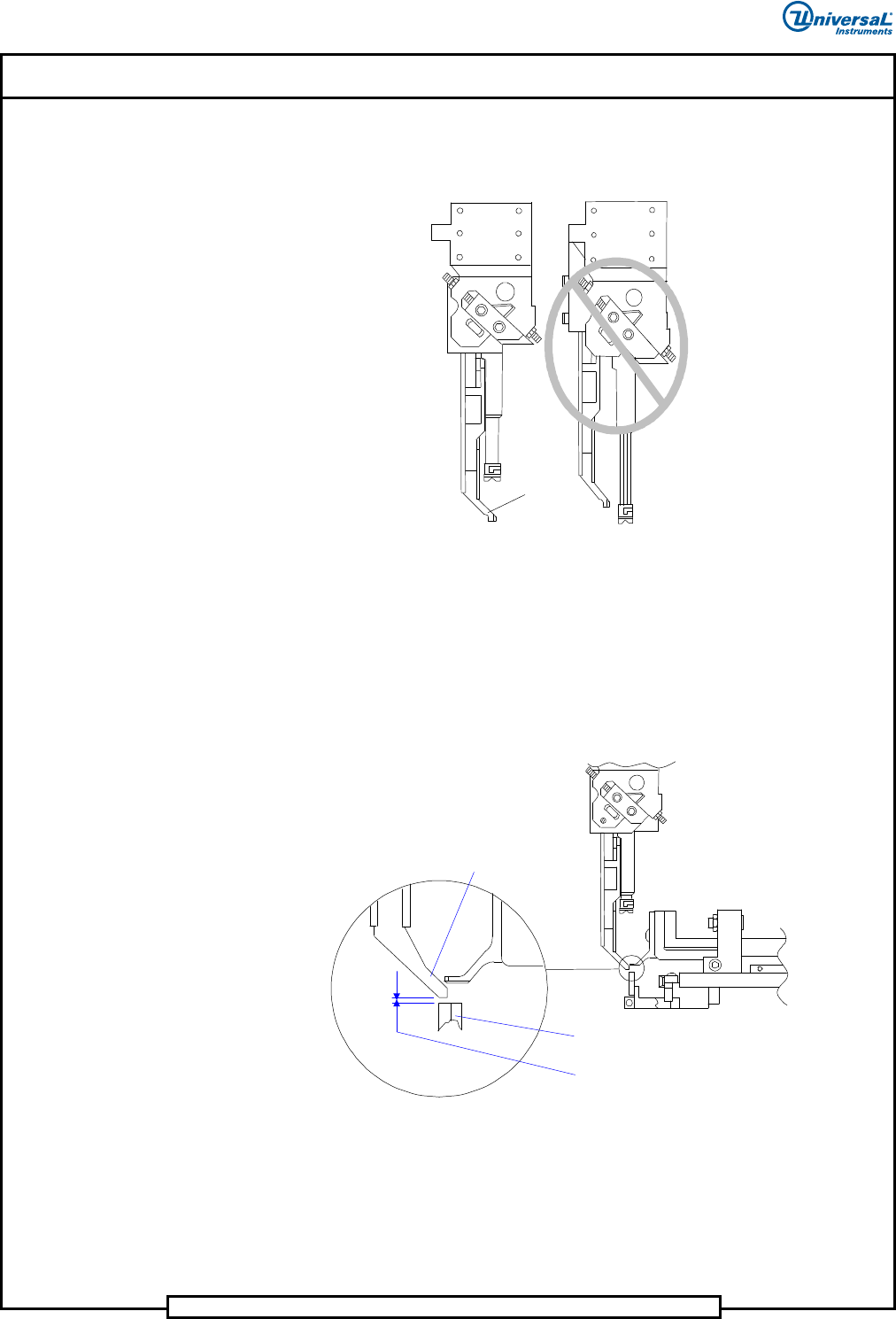

14. 手动伸出刀具下面的 CTA。请参阅 53
15. Head Vertical (插件头垂直轴)屏幕中,使用
+/- Jog +/- 微调)按钮
插件头导向爪的底部与 CTA 下导块的顶部之间获得 0,15 mm 0,20 mm
0.006 in. 0.008 in.)的间隙。确保导向爪处于完全下位。
53.
插入插件头导向爪
16. Full Up(全程上位)行中,选择 Set(设置)以记录此位置的编码器计数。
Down Position
Up Position
Jaw
Guide
导向
下位
上位
Insert Head Jaw
CTA Bottom Guide
.006 to .008 in.
(0,15 to 0,20 mm)
插件头导向爪
CTA 下导块
.006 .008 in.
0,15 0,20 mm
