排序机调校 本文档支持 Radial 机器。 第 12 页，共 164 页 52986207 修订版 A Radial 机器调校指南 链夹与剪切站对正 此过程旨在正确地调整排序机链 夹与剪切站对正。 先决条件： • 已完成下列过程之一： – 第 2 页的 “ 链条张力调整 – 直列式配置 ” ，或 – 第 7 页的 “ 链条张力调整 - 平列式配置 ” • 机器已开机 • 将 OPERATING MODE （操作模式） 开关置于 NOR…
排序机调校
第
11
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
j. 选择 Do Programmed Move （执行编程移动） 。按钮将变为 Do
Programmed Stop （执行编程停止）
，并且链条将会移动，直至再次选择
该按钮。
k. 选择
Do Programmed Stop （执行编程停止）以停止移动链条。
10. 再次关机，并重新检查弹簧压缩和链条偏转量。
• 如果正确，则进入下一个步骤。
• 如果不正确，请检查本过程中的步骤。
11. 调整固定螺丝及减震垫，直至其刚好接触到滑块，然后拧紧锁紧螺母。
通过按压链轮并确认其是否已滑回原位，验证该组件是否正常工作。
12. 请参阅 第 12 页的 “ 链夹与剪切站对正 ”。检查链夹与剪切站的对正情况。
如果未正确对正，则继续该步骤。
13. 检查送料器 （如图 8 所示）是否与链夹正确对正。
• 如果图中显示的两个分配头已正确对正，则剩余的分配头也会对正。
• 如果送料器未正确对正，请参阅 第 44 页的 “ 将送料器与链夹对正 ”。

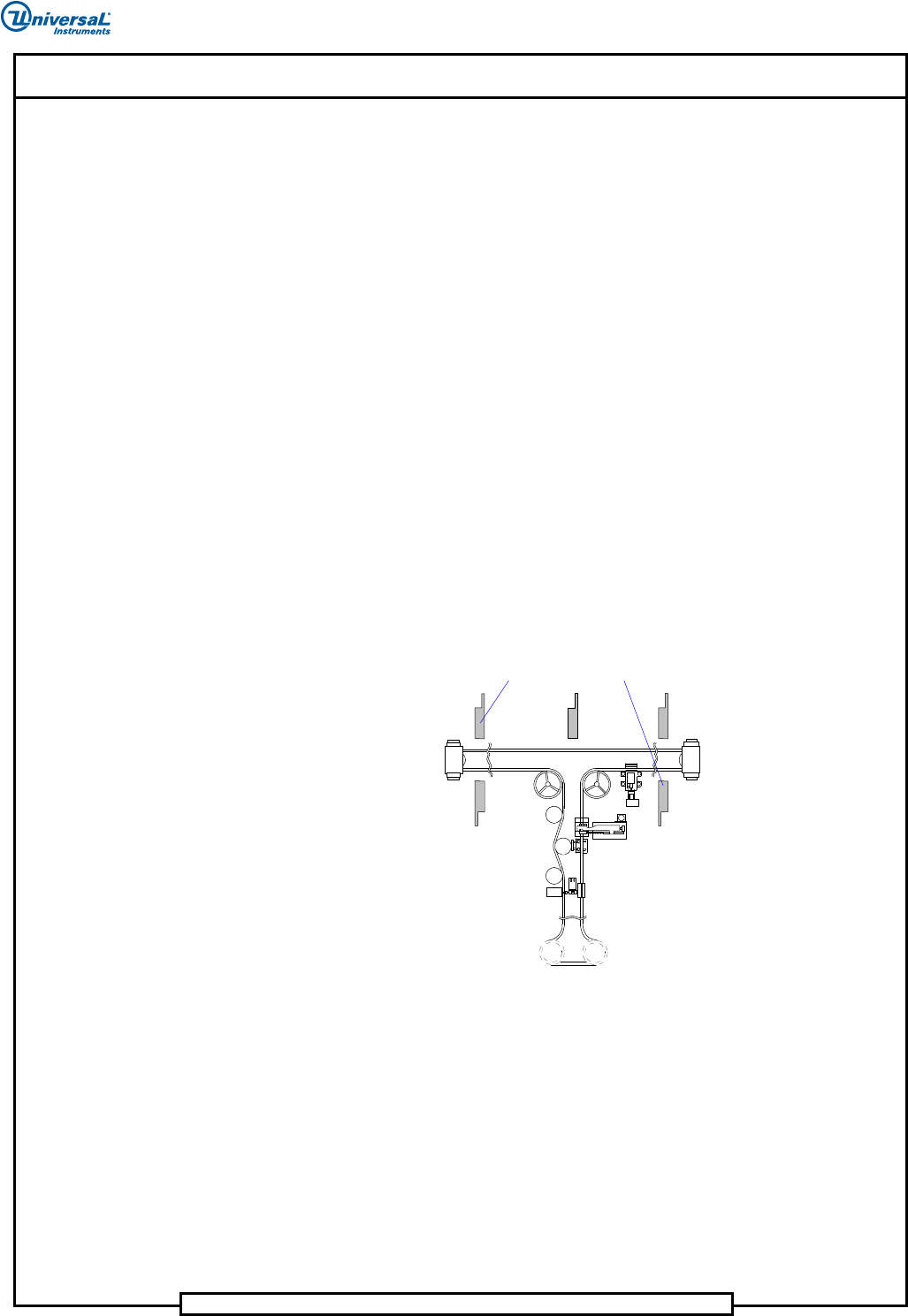

图
8.
平列式排序机配置
14. 请参阅 第 98 页的 “ 链夹与 CTA 对正调整 ”。检查链夹与 CTA 的对正情
况。如果未正确对正，则继续该步骤。
15. 在设定链条张力并确认链夹与元件传送站和剪切站对正后，确保送料器仍
处于正确对正的状态。参考第 11 步。如果无法将送料器与链夹对正，则必
须更换链条。
步骤结束。
Sequencer In Line Conf guration
i
Check the Dispensing Heads located at
the end of each bank of Sequencer
Modules for correct alignment to the
Carrier Clip
检查位于每个排序模块台架末端
的分配头是否与链夹正确对正
平列式排序机配置
排序机调校
本文档支持 Radial 机器。
第
12
页，共
164
页
52986207 修订版 A Radial 机器调校指南
链夹与剪切站对正
此过程旨在正确地调整排序机链夹与剪切站对正。
先决条件：
• 已完成下列过程之一：
– 第 2 页的 “ 链条张力调整 – 直列式配置 ”，或
– 第 7 页的 “ 链条张力调整 - 平列式配置 ”
• 机器已开机
• 将
OPERATING MODE （操作模式）开关置于 NORMAL （正常）位置
专用工具：
塞尺调校工具
步骤：
要调整链夹对正，请执行以下操作：
1. 打开
IM Diagnostics。
2. 松开急停开关以重置联锁。
3. 选择
Machine Setup （机器调校） > Critical Axis Setup （主轴调校）。
4. 回答
Yes （是）以快速启动。轴将会归零。
5. 选择
OK （确定） > OK （确定）。
6. 在 Axis to Display（要显示的轴）中，选择
Sequencer Chain（排序机链条）。
WARNING
警告
不要在 OPERATING MODE（操作模式）开关置于 MAINTENANCE（维护）位置时操
作机器。
排序机调校
第
13
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
7. 在 Sequencer Chain （排序机链条）窗口中，依次选择 Enable （启用）和
Zero （归零）。

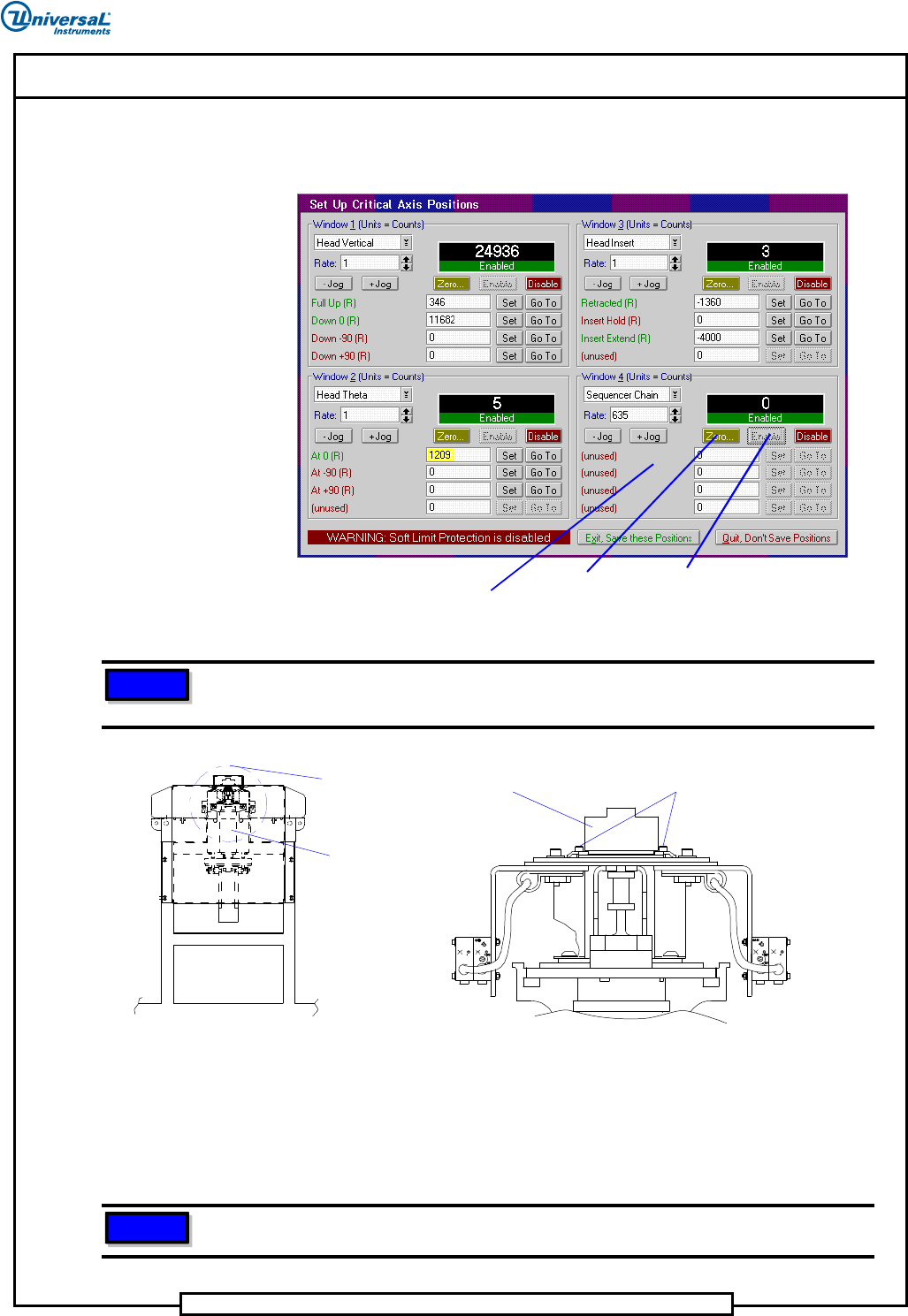

图
9.
排序机链条窗口
图
10.
排序模块及编码器详细视图
8. 检查链夹与剪切站的对正情况。
a.
对于双跨距、大三跨距和四跨距机器：
确保链夹的 “V” 形槽口与剪切站
切刀的中央对正。
Sequencer Chain
Window
Click on Enable
Click on Zero
排序机链条窗口
点击 Zero （归零）
点击 Enable （启用）
注意
对于不同跨距的机器而言，链夹与剪切站调校过程有所不同。请确定机器配置并执行
相应的操作。
Encoder
Sequencer Drive
Assembly
Sequencer Module
Encoder Clamping Screws
View A
View A
视图 A
编码器
编码器紧固螺丝
排序机驱动组件
排序模块
视图 A
注意
为了更好地说明切刀与 V 形槽口的对正情况，图 11 中未显示切刀夹块。
