元件传送组件调校 (最终)
本文档支持 Radial 机器
104
页,共
164
52986207 修订版 A Radial 机器调校指南
12. 继续微调 CTA,使其按 1 中规定的量偏转插件头。
13.
CTA 组框中,选择 CTA Extend (R) CTA 伸出 (R) Set (设置)按钮。
14. 选择
CTA Retract (C) CTA 缩回 (C) Go To (前往)按钮。观察:
•CTA 返回到原点
调校工具目前保持在插件头组件
千分表现在的读数为零。
15. 确认调校正确。
a. 将调校工具放回到链夹中。
b. 选择
CTA Extend (R) CTA 伸出 (R) Go To (前往)按钮。
c. 确认千分表的测量值与上述值相同。
d. 选择
CTA Retract (C) CTA 缩回 (C) Go To (前往)按钮。调校工具应
保留在插件头组件中,并且千分表读数应该为零。
e. 如果结果不正确,则重复第 7 步至第 15 步。
16. 完成调整和验证后,取出千分表和调校工具。
17. 选择
Exit & Save (退出并保存)按钮。
18. 如果不需要执行更多调校,则退 IM Diagnostics
步骤结束。
CTA 原点传感器调整
执行本部分的步骤。
设置步骤
要执行 CTA 原点传感器调整,请执行以下操作:
1. CTA
微调范围
立式机类型 偏转范围
单跨距或双跨距
0,10 – 0,15 mm
(0.004 – 0.006 in.)
三跨距或四跨距
0,15 – 0,20 mm
(0.006 – 0.008 in)
CAUTION
小心
由于个别元件的差异,可以调整元件传送冲程以获得更好的效果。
但不要超过偏转范围 0,10 mm 0,25 mm 0.004 in. 0.010 in)。
元件传送组件调校 (最终)
105
页,共
164
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器
1. 按下急停开关。
2. 拆下插件头组件。
3. 打开
IM Diagnostics。选择 Yes (是)以继续。
4. 在显示初始化成功消息时,选择
OK (确定)
5. 选择
Machine Setup
(机器调校)
> Critical Axis Positions
(主轴位置)
6. 在显示 QuickStart 快速启动消息时,选择
No (否) > OK (确定)
7. Set Up Critical Axis Positions (调校主轴位置)屏幕中,选择
CTA
框。框中随即显示复选标记。
8. 松开急停开关并按下
INTLK RESET (联锁重置)按钮。
9. 向前拉动 CTA
步骤结束。
调整步骤
在开始调整前,请阅读整个步骤。
要调整 CTA 原点传感器,请执行以下操作:
1. CTA 与挡块之间插入一片 0,381 mm (0.015 in.) 塞尺(如 61 中的镜像
图像所示)
注意
如果有镜子,使用镜子辅助查看插件头铸件和 CTA 的底部。
CAUTION
小心
在下一步中移动 CTA 时,小心让手指远离 CTA
元件传送组件调校 (最终)
本文档支持 Radial 机器
106
页,共
164
52986207 修订版 A Radial 机器调校指南

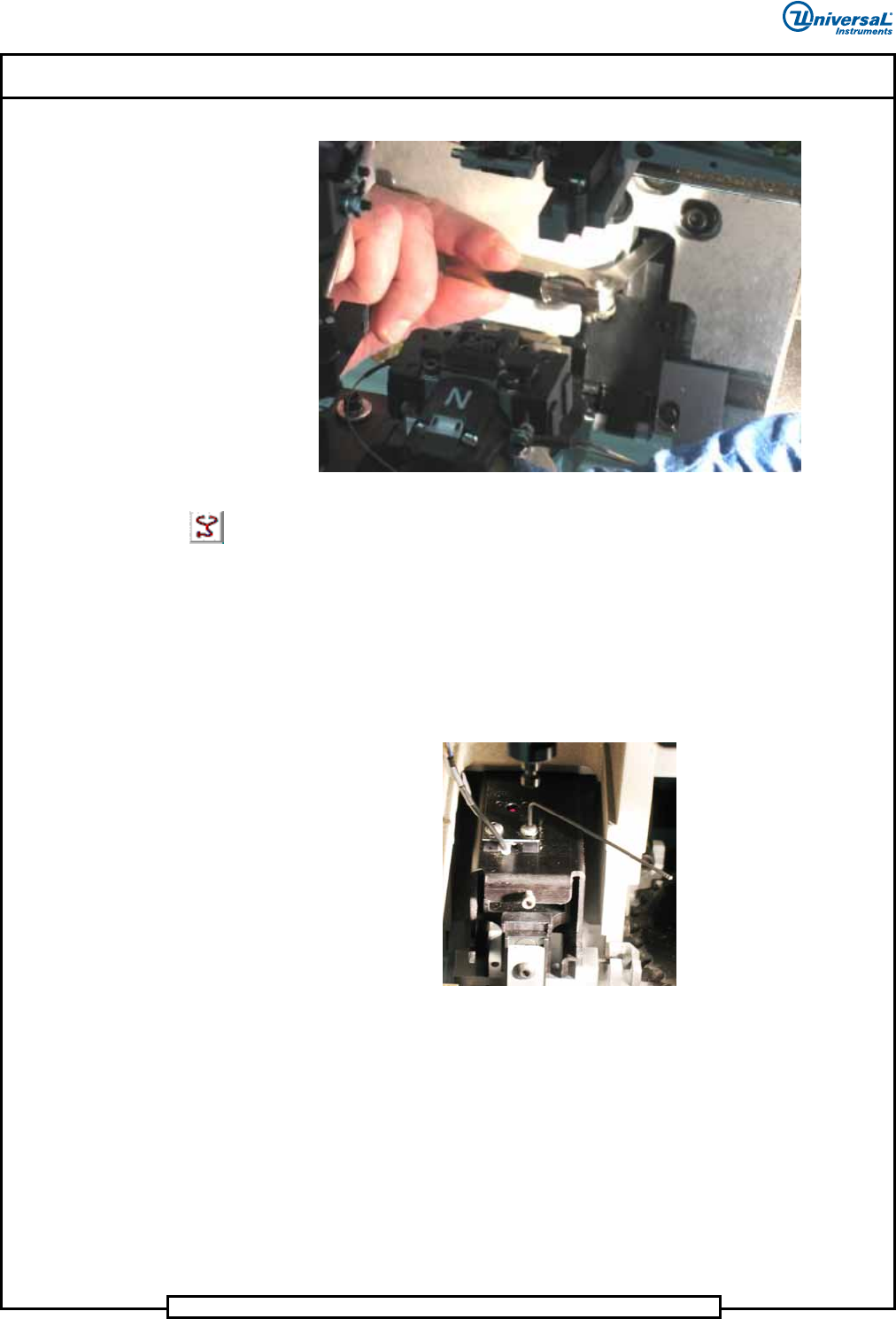

61.
镜像图像
2. 选择 IM Diagnostics 图标。等待启动 IM Diagnostics
3. 在将塞尺保持在 CTA 与挡块之间的同时,在 IM Diagnostics 中选择
Zero
(归零) > OK (确定)
在显示 “CTA has been zeroed”CTA 已归零)消息时,取出塞尺。选择
OK
(确定)
以继续。
4. 拧松 CTA 原点传感器固定螺丝 (如 62 所示)
62.
拧松
CTA
原点传感器固定螺丝
5. 用手指拧紧螺丝,使传感器能够从前部移到后部,但在松开时仍能保持在
原位。
6. 朝机器前方移动传感器,使指示灯灭。
7. 朝机器后部移动传感器,使指示灯再次亮。
8. 拧紧 CTA 原点传感器安装螺丝。确保在拧紧螺丝后指示灯仍保持亮状态。
根据需要重复操作。
步骤结束。
