剪脚头调校
第
137
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
先决条件：
• 已完成 第 126 页的 “ 剪脚器 Theta 轴调校 ”
• 已针对相应的剪脚器类型配置软件。
• 机器已开机，并且
OPERATING MODE （操作模式）开关位于
MAINTENANCE （维护）位置。
专用工具：
直尺
备注：
在正确完成此调整后，确保剪脚头组件在插件以及剪脚和折弯运行期间能够正
确地支撑印刷电路板。
剪脚头高度设置得过低会导致 PCB 在插件期间发生折曲，从而导致插件错误或
元件引脚的剪切和折弯效果不佳。剪脚头高度设置得过高可能会损坏 PCB 的下
底面，将 PCB 撞落工装板夹具，以及损坏机器刀具。
此调整过程适用于 N 型和 VSL T 型可调剪脚头组件。
步骤：
要调整剪脚头高度，请执行以下操作：
1. 执行 第 123 页的 “ 剪脚器归零 ”。
2. 微调剪脚头，直至剪脚头的最高点与印刷电路板底面以下不超过 0,05 mm
(.002 in.) 的位置平齐。

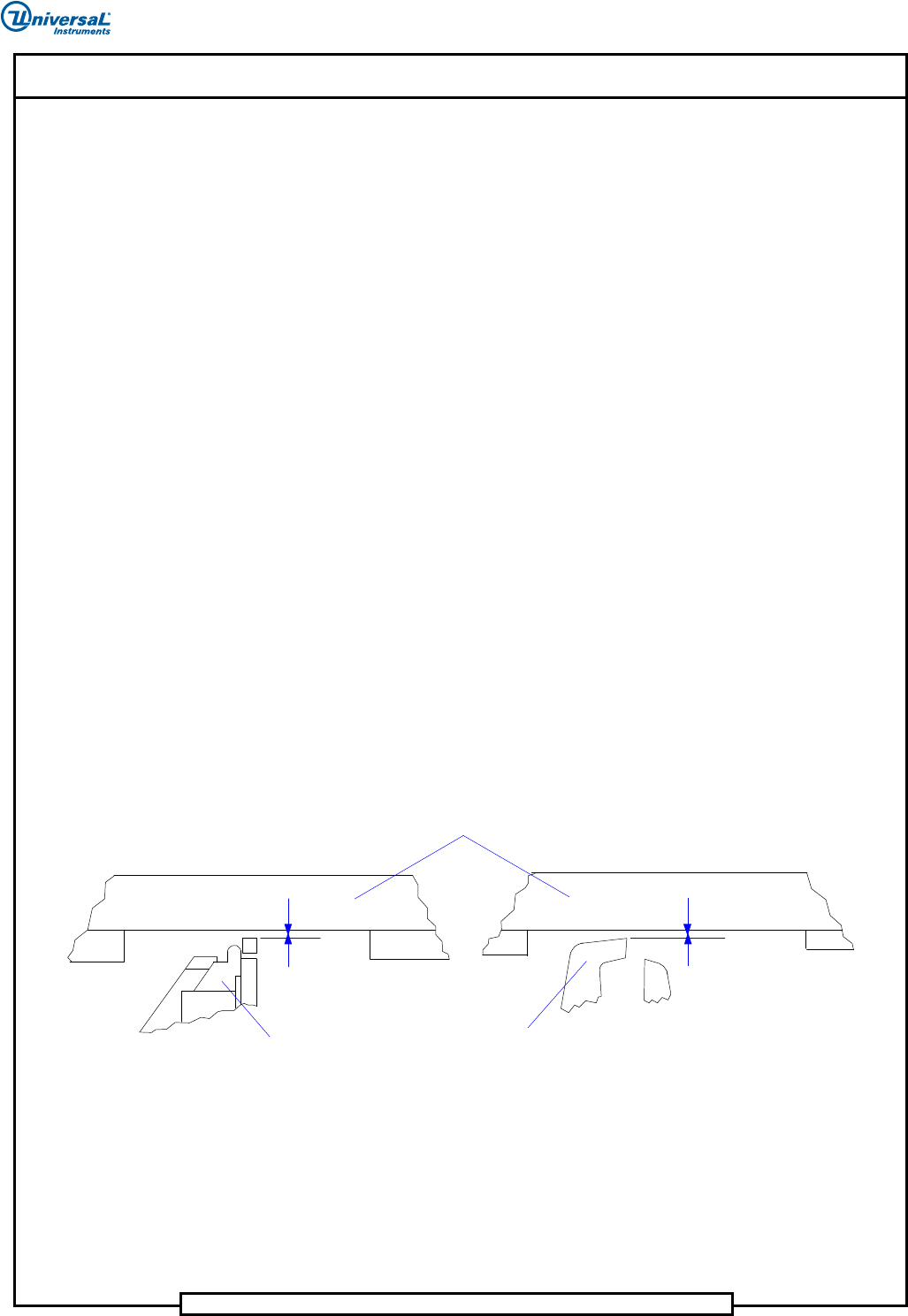

Straight Edge
VSL T Cutter Head
N Style Clinch
Flush to .002 in (0.05 mm)
Below
Flush to .002 in (0.05 mm)
Below
直尺
与下方 .002 in (0.05 mm)
平齐
VSL T 型剪脚头
N 型剪脚器
与下方 .002 in
平齐
(0.05 mm)
剪脚头调校
本文档支持 Radial 机器。
第
138
页，共
164
页
52986207 修订版 A Radial 机器调校指南
3. 在 Clinch Vertical （剪脚器垂直轴）窗口中，记录 Up 0 （上位 0 位） 框中的数
字，选择
Set （设定）。
4. 选择
Exit, Save these Positions （退出，保存这些位置）。
步骤结束。
剪脚到位开关调整
在调整剪脚到位开关的位置时应用此过程。此开关用于验证剪脚操作是否
完成。
未能正确地执行此过程可能导致损坏剪脚器组件。
先决条件：
• 已安装剪脚头；请参阅 第 135 页的 “ 安装剪脚头 ”.
• 正确地完成 第 126 页的 “ 剪脚器 Theta 轴调校 ”
• 正确地完成 第 75 页的 “ 插件头垂直轴调校步骤 ”
• 已启用 Theta 轴和垂直轴伺服器
步骤：
要调整剪脚到位开关，请执行以下操作：
1. 执行 第 123 页的 “ 剪脚器归零 ”。

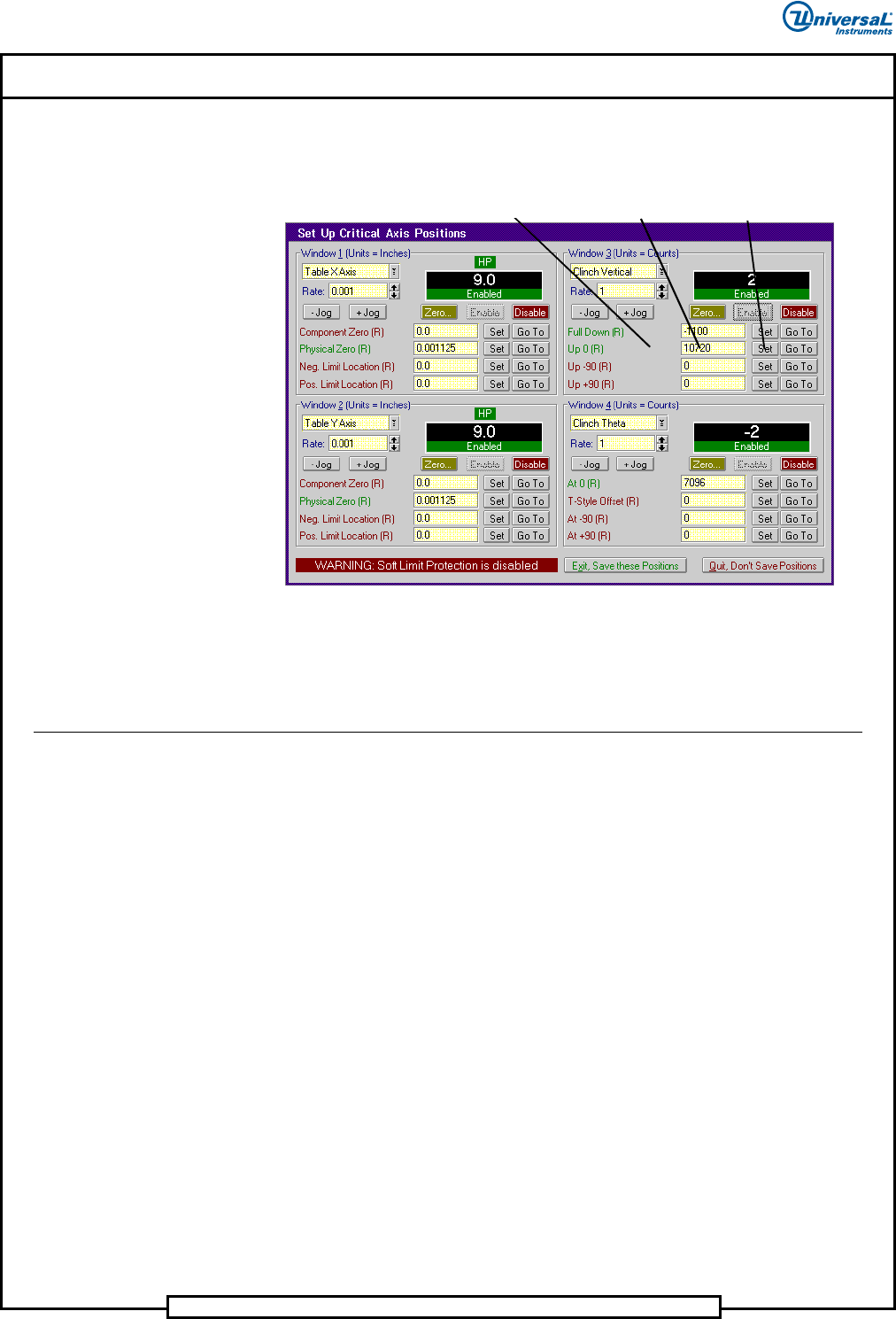

Up Zero
Clinch Vertical Window
Set
剪脚器垂直轴窗口
上位零位
设置
剪脚头调校
第
139
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
2. 在 Clinch Vertical （剪脚器垂直轴）窗口的 Up 0 （上位 0 位）行中，选择 Go
To （前往）
。选择 Quit, Don’t Save Positions （退出，不保存位置）。
3. 选择
Manual Diagnostics（手动诊断）。在 Inputs（输入）和 Outputs（输出）
窗口中，选择 Inserter （插件主机）和 DSF1。
Up 0 Degrees
Go ToClinch Vertical Window
Quit, Don't Save Positions
上位 0 度
剪脚器垂直轴窗口
前往
退出，不保存位置
Click on Diagnostics
点击 Diagnostics（诊断）
Manual Diagnostic
s
Inserter
DSF 1
手动诊断
插件主机
DSF 1
