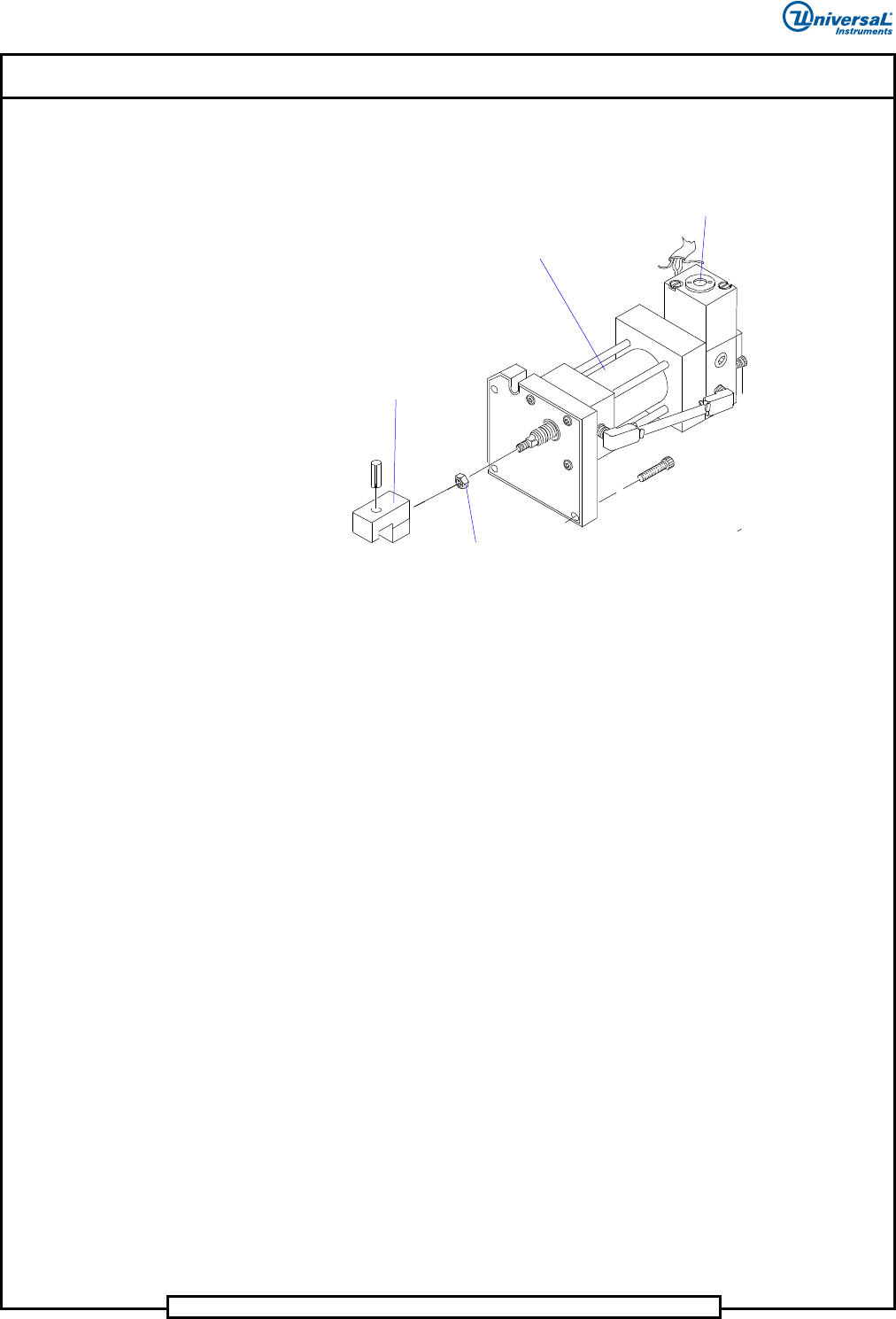

送料器调校 本文档支持 Radial 机器 。 第 50 页，共 164 页 52986207 修订版 A Radial 机器调校指南 6. 拧松气缸杆上的锁紧螺母， 并将气缸杆旋入或旋出连杆驱动块 （如 图 41 所示） 。 图 41. 调整前进冲程 7. 重复第 3 步到第 6 步，直至实现正确的调整。 8. 拧紧锁紧螺母。 步骤结束。 Sole noid V a lve Bu tton Lin k D riv er Pne uma…
送料器调校
第
49
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
建议当送料器上的元件类型发生变化或首次使用送料器时进行此项调整。
先决条件：
• 已完成 第 26 页的 “ 前进冲程初步调整 ”
• 已完成 第 44 页的 “ 将送料器与链夹对正 ”
• 机器已开机，并且
OPERATING MODE （操作模式）开关位于
MAINTENANCE （维护）位置
步骤：
要调整前进冲程，请执行以下操作：
1. 移除位于选定站的链夹上的所有元件。
2. 按住电磁阀上的按钮，向前触发主驱动块。
3. 观察推片是否将元件引脚一直推送到链夹的槽口中。推片应该接触到引脚
前部，而引脚应该接触到链夹中的槽口后部。元件应该能够轻松地在链夹
中上下移动。
4. 松开电磁阀上的按钮并从链夹中取出元件。从侧面检查并确认引脚是笔直
的。
5. 如果引脚发生弯曲，则需要调整。按下急停开关，断开送料器的气源。
注意
确保从纸板带送入的元件没有弯曲的引脚。
WARNING
警告
在 OPERATING MODE（操作模式）开关位于 MAINTENANCE（维护）位置时操作机器可
能存在危险，并且只能由合格的技术人员来进行。在恢复正常操作之前，必须先取消
OPERATING MODE （操作模式）开关。
插件头组件调校
第
51
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
插件头组件调校
本节提供调校插件头组件的说明。

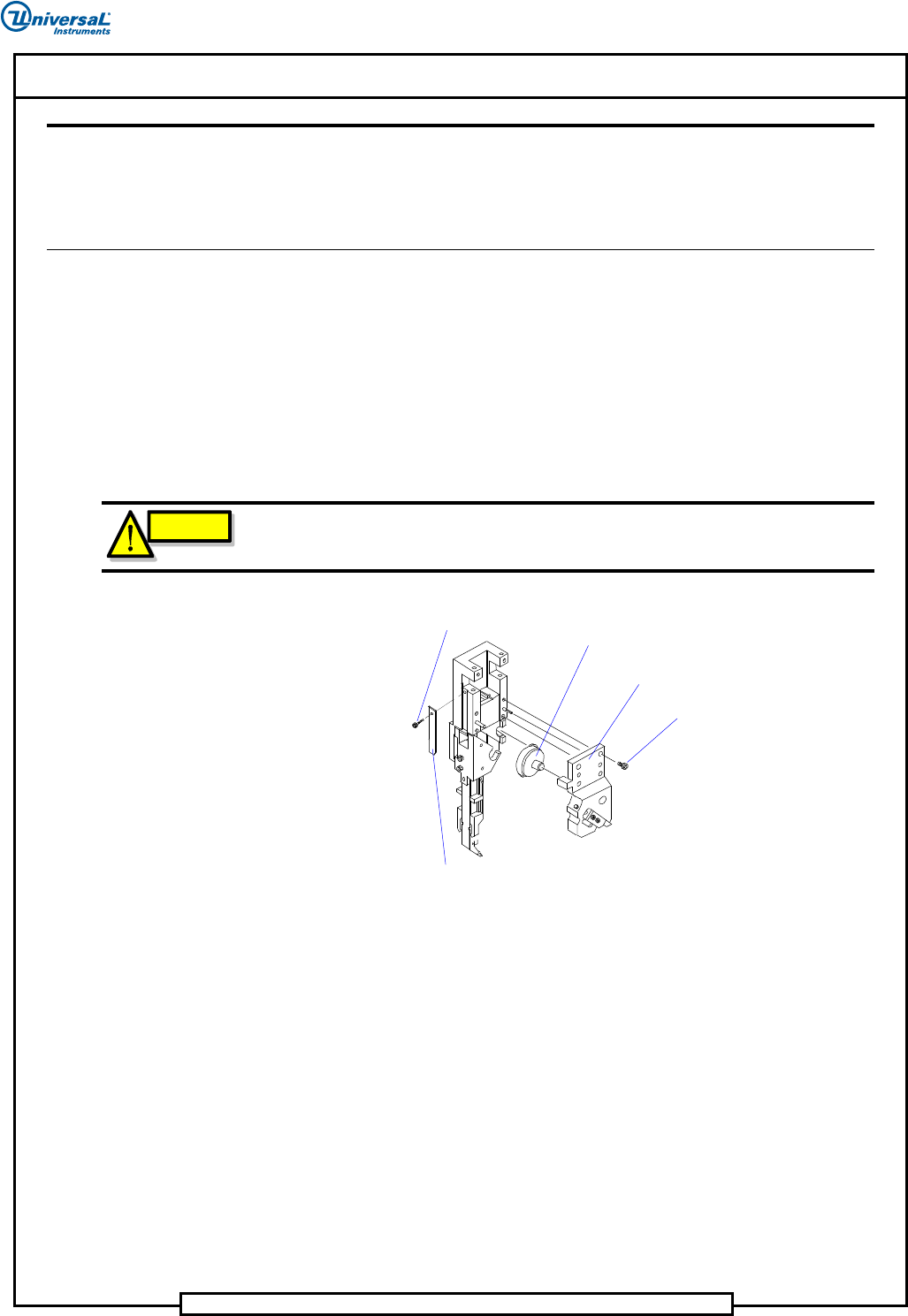

拆卸插件头组件
要拆卸插件头组件，请执行以下操作：
1. 拆下固定螺丝和闩锁弹簧片。
2. 拆下固定螺丝和上盖板组件。
3. 拆下触发块。
4. 拆下导向爪组件以及带有推片头组件的滑块。
5. 拆下顶丝，然后拆下固定螺丝和滑块。
CAUTION
小心
除非需要更换导向爪，否则不要将导向爪从滑块上拆下。
Cap Screw
Actuator Arm
To p P l a t e
Cap Screw
Latch Spring
固定螺丝
触发块
上盖板
固定螺丝
闩锁弹簧片
