排序机调校 第 9 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器。 图 6. 测量并调整链条张力 4. 检查链条偏转量。首先，将直尺 与链夹销的中央对正 （如 图 6 所示） 。 使 用标尺测量从直尺到已经与链条张力齿轮对正的链夹上的链夹销中央的 距离。此距离应该为 25,4 mm 到 38,1 mm （ 1.00 in. 到 1.50 in. ）。 • 如果该距离正确，请…
排序机调校
本文档支持 Radial 机器。
第
8
页，共
164
页
52986207 修订版 A Radial 机器调校指南

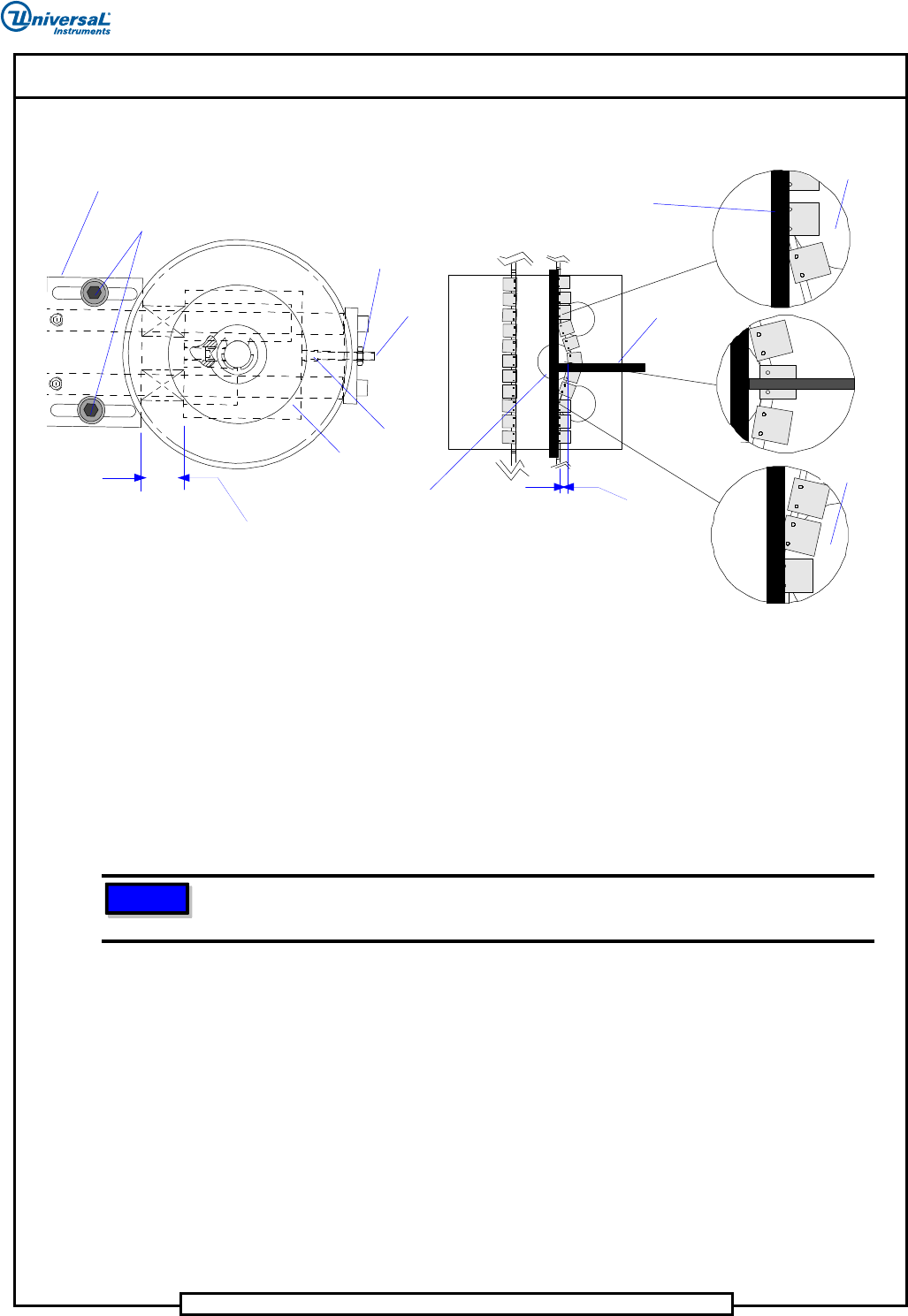

图
5.
平列式排序机配置
2. 要确定链条张力是否在规定范围以内，需要测量弹簧压缩和链条偏转。
首先，拧松固定螺丝上的锁紧螺母。拧出固定螺丝和减震垫，直至减震垫
不再接触滑块。参考下列步骤和图 6。
3. 测量滑块与弹簧预压链轮块之间的弹簧压缩。如果该距离不为 25,4 mm
(1 in.)，则需要调整。拧松弹簧预压链轮块上的螺栓。推挤弹簧预压链轮
块，直至将弹簧压缩至 25,4 mm (1 in.)。拧入固定螺丝，直至其刚好接触滑
块，并拧紧锁紧螺母。然后拧紧弹簧预压链轮块的固定螺栓。
Dispensing
Head
Sequencer
In-Line
Conf guration
i
Cutter Station
Idler
Sprocket
Idler
Sprocket
Spring Loaded
Sprocket Assembly
Drive
Assembly
Idler
Assembly
Expanded Range
Verif er
i
分配头
惰轮组件
惰轮
驱动组件
剪切站
弹簧预压链轮组件
ERV 扩展范围
验证器
惰轮
平列式排序机
配置
注意
在调整弹簧预压链轮组件时，确保其与排序机链条对正。
排序机调校
第
9
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

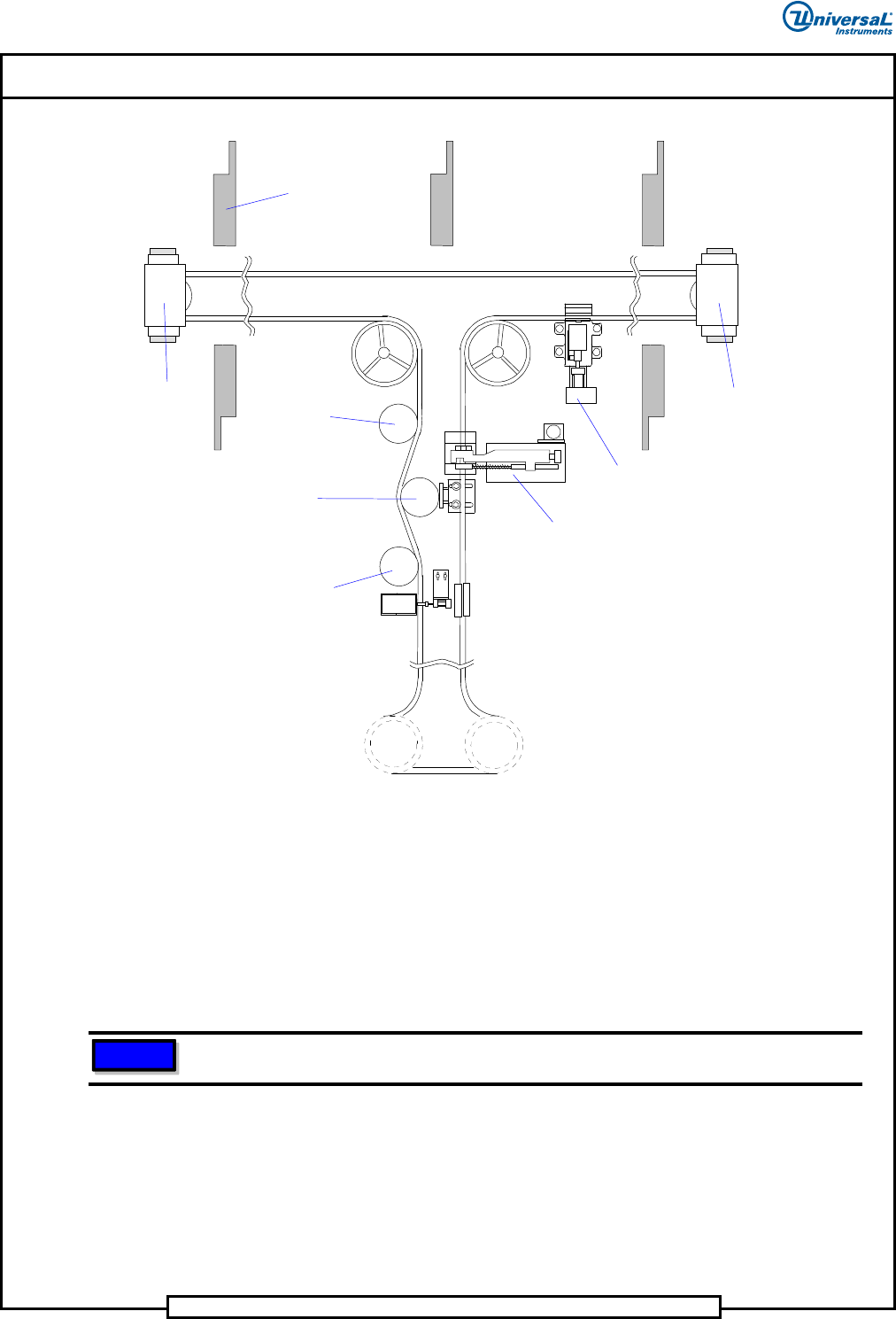

图
6.
测量并调整链条张力
4. 检查链条偏转量。首先，将直尺与链夹销的中央对正 （如图 6 所示）。
使用标尺测量从直尺到已经与链条张力齿轮对正的链夹上的链夹销中央的
距离。此距离应该为 25,4 mm 到 38,1 mm （1.00 in. 到 1.50 in.）。
• 如果该距离正确，请转至第 9 步。
• 如果不正确，则排序机惰轮组件需要调整，请转至第 5 步。
5. 拧松排序机惰轮组件下面的四颗固定螺丝。
6. 拧松惰轮组件上 2 个顶升螺栓上的锁紧螺母。
Idler
Sprocket
Spring Loaded
Sprocket Block
Bolts
Chain Tensioner Spring
Compression is measured
here (1 in. or 25.4 mm)
Bumper
Idler
Sprocket
1 to 1.50 in.
(25.4 to 38.1 mm)
Chain Def ection
l
Rule
Chain Tension
Sprocket
Straight Edge
(Aligned Over 1/2 of Pin)
Jam Nut
Set
Screw
Slide
弹簧预压
链轮块
直尺
（在销的 1/2 位置对正）
惰轮
螺栓
锁紧螺母
固定
螺丝
标尺
惰轮
减震垫
滑块
在此处测量链条张紧
器弹簧压缩 （1 in. 或
25.4 mm）
链条张力齿轮
1 到 1.50 in.
（25.4 到 38.1 mm）
链条偏转量
注意
应拧松用于将端部护板固定到顶升螺栓的六角螺母，以防止在执行以下步骤时端部护
板发生转动。
排序机调校
本文档支持 Radial 机器。
第
10
页，共
164
页
52986207 修订版 A Radial 机器调校指南
7. 调整顶升螺栓，直至弹簧预压链条张紧器存在 25,4 mm 到 38,1 mm （1 in.
到 1.5 in.）的链条偏转量。在调整顶升螺栓时，确保排序机惰轮组件已经
与框架对正。

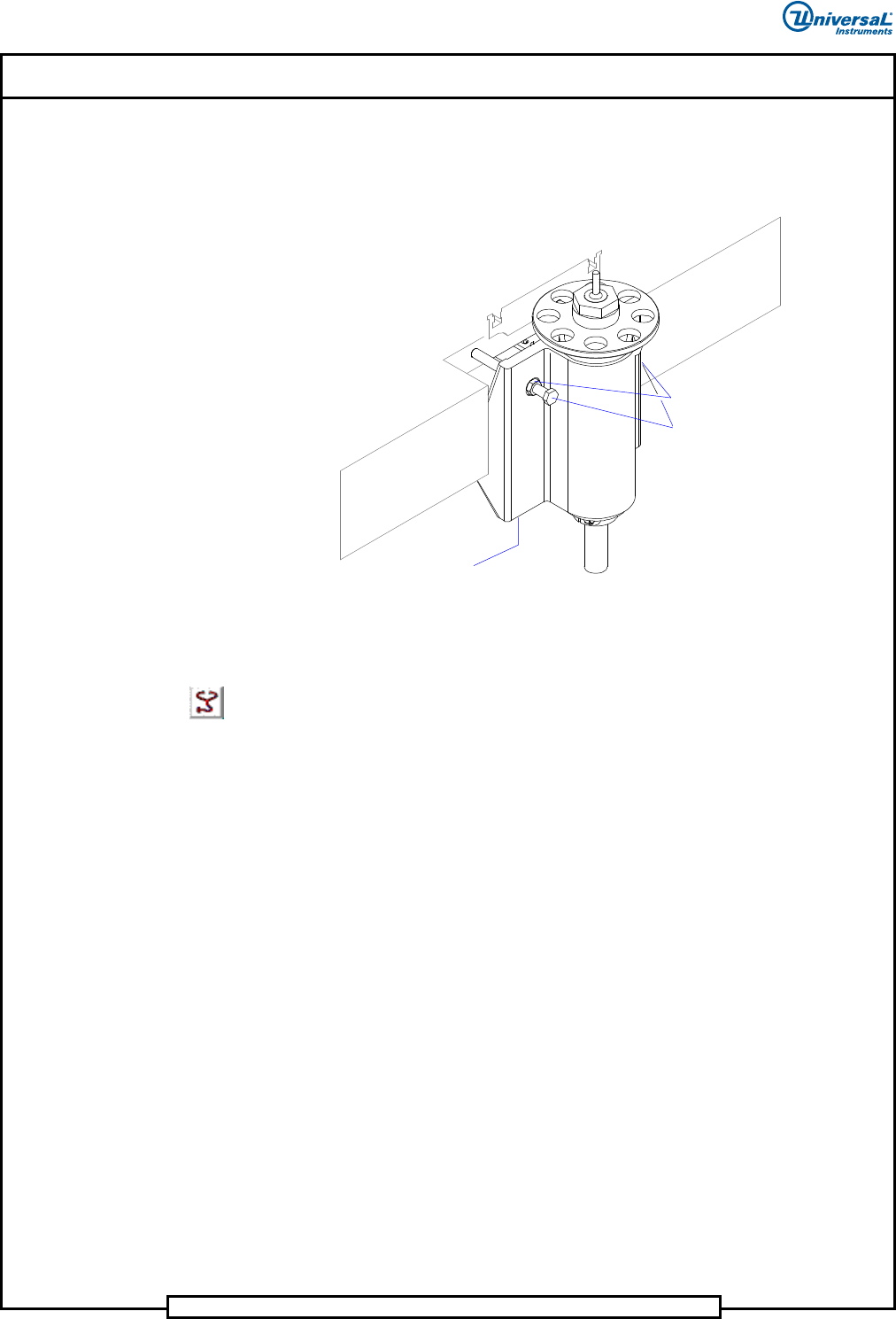

图
7.
排序机惰轮组件
8. 在获得正确的排序机链条偏转量后，重新拧紧锁紧螺母，以及排序机链条
惰轮组件下面的四颗固定螺丝。确认弹簧压缩仍处于正确调整的状态，
并根据需要重新进行调整。
9. 打开
IM Diagnostics 并对链条进行几分钟的运行。
要对链条进行运行，请执行以下操作：
a. 打开 IM Diagnostics 并选择
Diagnostics（诊断）> Manual Diagnostics（手
动诊断）
。随即显示 Manual Diagnostics （手动诊断）屏幕。
b. 选择
Inputs Section （输入部分）字段，然后选择 UIMC 2 Axis Inputs
（UIMC 2 轴输入）
。
c. 选择
Outputs Section （输出部分）字段，然后选择 UIMC 2 Axis Outputs
（UIMC 2 轴输出）
。
d. 在
Outputs （输出）部分的 Channel D: Sequencer Chain （通道 D：排序机
链条）
下面，选择 Move （移动），然后选择 Enable （启用）。随即显示
Move One Axis - Sequencer Chain （移动一个轴 - 排序机链条）屏幕。
e. 选择
Pos. 1 （位置 1）字段并输入 1270。
f. 选择
Pos. 2 （位置 2）字段并输入 0。
g. 选择
Rate （速率）字段并输入 1270。
h. 选中
Auto-Cycle （自动循环）复选框。
i. 选中
Continuous Run （连续运行）复选框。
4x Cap Screws
Jam Nut
Jacking Bolt
锁紧螺母
顶升螺栓
4x 固定螺丝
