送料器调校 本文档支持 Radial 机器 。 第 42 页，共 164 页 52986207 修订版 A Radial 机器调校指南 先决条件： 已完成送料器回程停止调整过程 。请参阅 Voyager 中的 送料器调整 文档。 步骤： 要调整止回爪，请执行以下操作 ： 1. 关机并根据当地步骤上锁 / 挂签。 2. 从机器上拆下送料器。 3. 拧松安装块锁紧螺丝。旋入固定螺丝，直至其底部 伸出但不要拧紧。请参 阅 图 37 图 37.…
送料器调校
第
41
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
7. 旋转偏心轴调整螺丝，直至无法从止回爪与棘轮之间轻松地取出衬垫。
8. 拧松偏心轴，直至存在轻微阻力。
9. 在设定正确的间隙后，拧紧固定螺丝。
10. 将气源连接到送料器并往复运行送料器，同时观察止回爪的运行。
11. 如果止回爪无法卡入任何轮齿，则重复该过程，并在止回爪未能卡入的位
置相对轮齿进行调整。
12. 将送料器安装在机器上。
步骤结束。
15 mm 分配头止回爪调整
此调整旨在确保止回爪在回程的末端与棘轮的每个轮齿啮合。
此过程适用于下列 15 mm 送料器：
• P/N 50849902
• P/N 50849904
• P/N 52049702
• P/N 51976102
• P/N 51976104
• P/N 51976106
• P/N 52497902
• P/N 52497904
• P/N 52497906
• P/N 52497908
有关下列 12.7 mm 送料器的信息，请参阅 第 39 页的 “12.7 mm 分配头止回爪
调整 ”。
• P/N 50849901
• P/N 50849903
• P/N 52049701
• P/N 51976101
• P/N 51976103
• P/N 51976105
• P/N 52497901
• P/N 52497903
• P/N 52497905
• P/N 52497907
如果止回爪与棘轮之间的间隙过小，在回程的末端将无法正确定位止回爪。
这会让送料轮在下一个前进冲程中发生倒退，并且无法推进携带元件的纸带。
如果间隙过大，携带元件的纸板带将会少量倒退，导致元件不能与推片对正。
送料器调校
本文档支持 Radial 机器。
第
42
页，共
164
页
52986207 修订版 A Radial 机器调校指南
先决条件：
已完成送料器回程停止调整过程。请参阅 Voyager 中的
送料器调整
文档。
步骤：
要调整止回爪，请执行以下操作：
1. 关机并根据当地步骤上锁 / 挂签。
2. 从机器上拆下送料器。

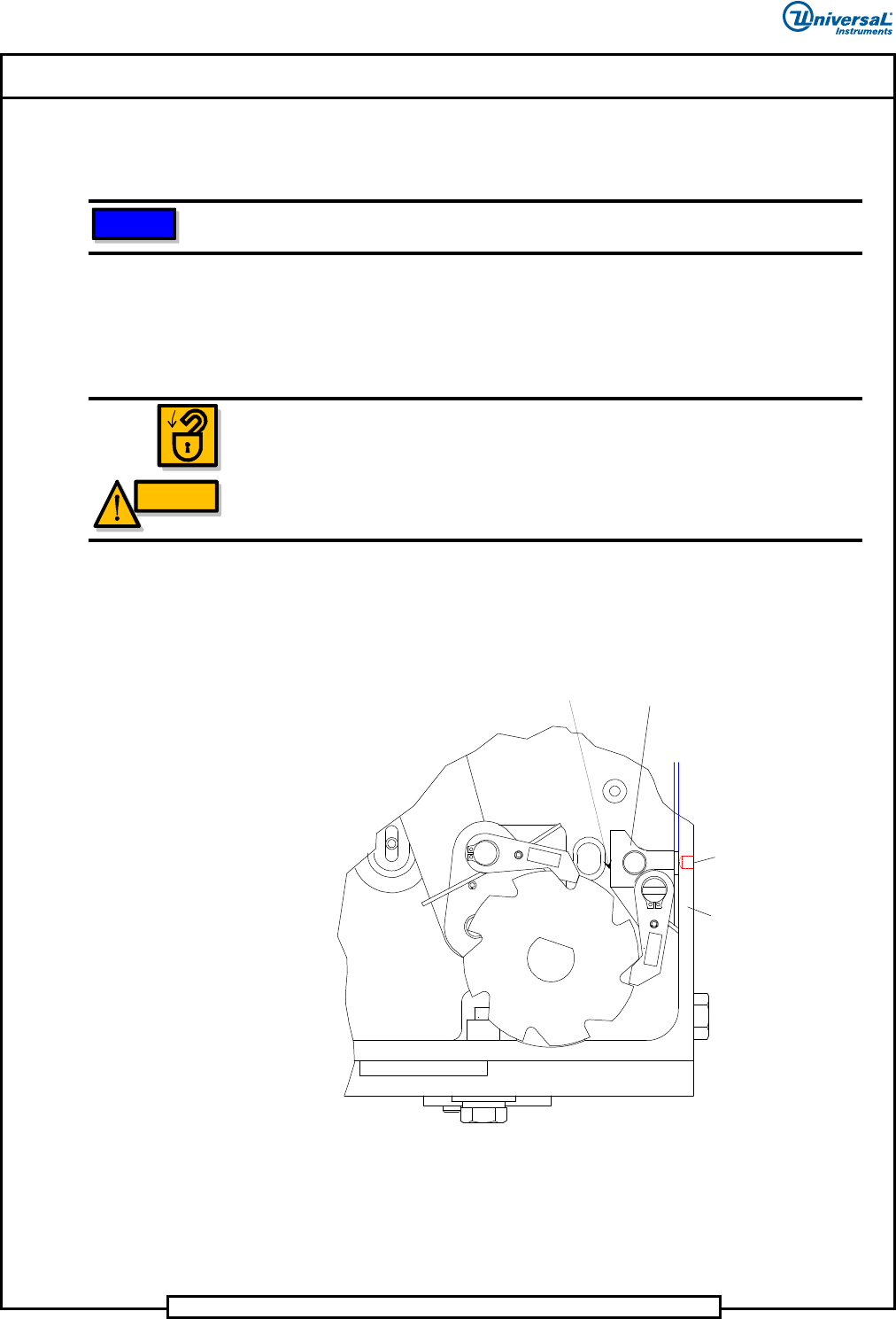

3. 拧松安装块锁紧螺丝。旋入固定螺丝，直至其底部伸出但不要拧紧。请参
阅图 37
图
37.
拧松安装块
4. 使用平头螺丝刀转动安装块，使其与本体平行 （如图 37 所示）。
5. 拧紧锁紧螺丝。确认安装块仍与本体保持平行。如果需要，重复调整直至
正确。
注意
应该将送料器回程停止调整过程中标记的轮齿用于执行此调整。
WARNING
警告
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
Insert Screwdriver Here
Locking
Set Screw
Parallel
Mounting Block
Housing
安装块
平行
锁紧顶丝
本体
在此处插入螺丝刀
送料器调校
第
43
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

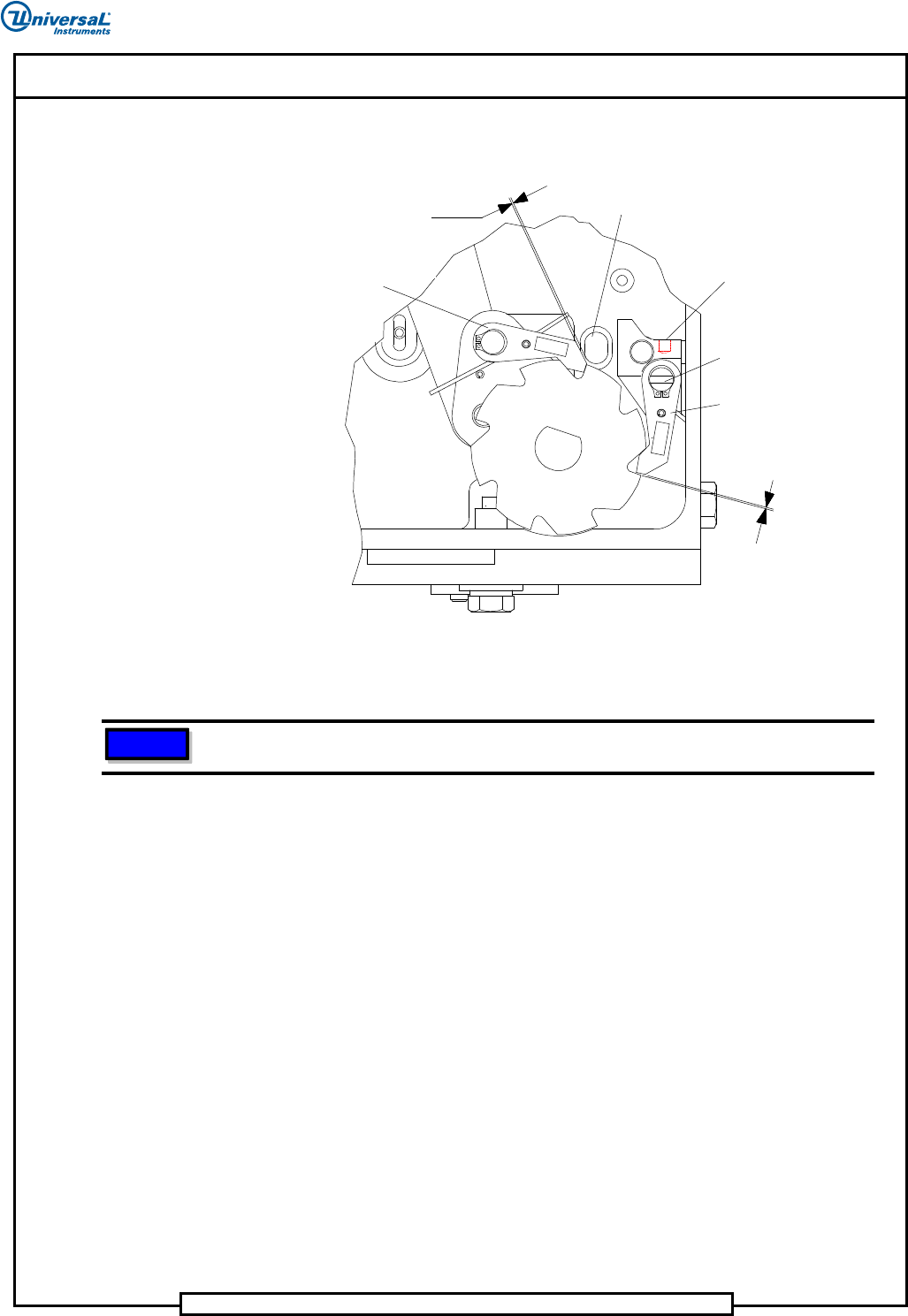

6. 拧松偏心轴锁紧螺丝。旋入固定螺丝，直至其底部伸出但不要拧紧。
7. 旋转偏心轴，以增大止回爪与棘轮之间的间隙。
8. 将 0,05 mm (0.002 in.) 塞尺或衬垫放在止回爪与棘轮之间。
9. 旋转偏心轴调整螺丝，直至无法从止回爪与棘轮之间轻松地取出衬垫。
10. 拧松偏心轴，直至存在轻微阻力。
11. 在设定正确的间隙后，拧紧固定螺丝。
12. 将气源连接到送料器并往复运行送料器，同时观察止回爪的运行。
13. 如果止回爪无法卡入任何轮齿，则重复该过程，并在止回爪未能卡入的位
置相对轮齿进行调整。
14. 将送料器安装在机器上。
步骤结束。
Eccentric
0,05 mm
(0.002 in.)
Eccentric
Locking
Set Screw
Housin
g
Post
0,25 mm
(0.010 in.)
Anti-Back-Up
Dog
Rachet Dog
0,25 mm
(0.010 in.)
止回爪
本体
立柱
偏心轴锁
紧螺丝
偏心轴
棘爪
0,05 mm
(0.002 in.)
注意
使用尺寸稍大的塞尺，调整至较紧的程度。
