剪脚头调校 本文档支持 Radial 机器 。 第 116 页，共 164 页 52986207 修订版 A Radial 机器调校指南 2. 从剪脚器底座组件拆下剪脚头组 件。 图 66. 拆下剪脚头组件 3. 将固定螺丝拧松到刚好可以上下 滑动滑块的程度。 4. 按压剪脚器螺帽以完全张开两个 外部剪脚刀 / 成型刀。将剪脚成型刀保持 完全张开的状态并上下滑动滑块，直至中间剪脚成型刀 行进到距离砧刀后 部约一半的距离 （如 图 66 …
剪脚头调校
第
115
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
步骤结束。

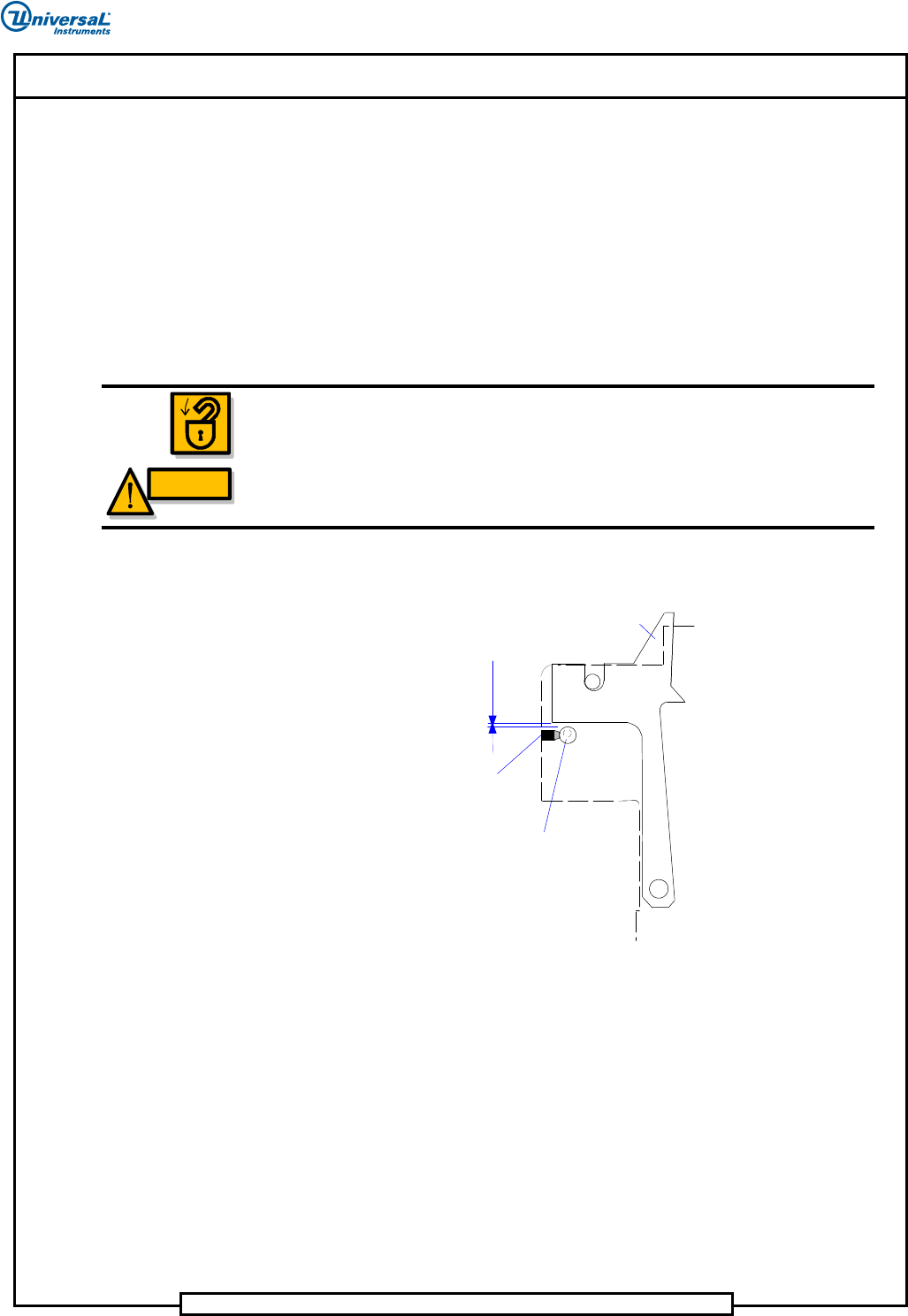

VSL T 型中间剪脚成型刀冲程调整
此调整旨在调整中间剪脚成型刀，以剪切元件的中间引脚。
先决条件：
• 已完成 第 110 页的 “VSL T 型砧座到剪脚成型刀 （窗口开口） ”
• 已完成 第 113 页的 “VSL T 型剪脚成型刀冲程调整 ”
备注：
正确完成此调整后，剪脚刀可以剪切晶体管中间引脚而不会撞击砧刀后部。
步骤：
要调整 VSL T 型中间剪脚成型刀冲程，请执行以下操作：
1. 关机并根据当地步骤上锁 / 挂签。
.020 in
(0.51m)
（1/2 距离）
砧刀
切刀成型器
WARNING
警告
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
剪脚头调校
本文档支持 Radial 机器。
第
116
页，共
164
页
52986207 修订版 A Radial 机器调校指南
2. 从剪脚器底座组件拆下剪脚头组件。
图
66.
拆下剪脚头组件
3. 将固定螺丝拧松到刚好可以上下滑动滑块的程度。
4. 按压剪脚器螺帽以完全张开两个外部剪脚刀 / 成型刀。将剪脚成型刀保持
完全张开的状态并上下滑动滑块，直至中间剪脚成型刀行进到距离砧刀后
部约一半的距离 （如图 66 所示）。拧紧固定螺丝。
5. 拧紧固定螺丝后，触发该组件，然后检查尺寸。确保剪脚成型刀没有接触
到砧刀。如果需要，重复该程序。
6. 继续下一过程， “VSL T
型连续性间隙调整
”。
步骤结束。
VSL T 型连续性间隙调整
此调整旨在设定连续性间隙。这将确保在剪切元件引脚之前，砧刀与连续性偏
心轴之间不存在连续性路径。
先决条件：
• 已完成 第 110 页的 “VSL T 型砧座到剪脚成型刀 （窗口开口） ”
• 已完成 第 113 页的 “VSL T 型剪脚成型刀冲程调整 ”
切刀成型器
砧刀
固定
螺丝
滑块
剪脚器螺帽
剪脚头调校
第
117
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
备注：
正确调整后，在折弯固定好元件引脚时，砧刀会回摆并接触到绝缘的连续性偏
心轴裸露的金属部分。由于引脚已剪切，砧刀会通过元件引脚接触偏心轴，从
而完成连续性电路。此连续性信号以电子方式锁存并发往机器控制器，从而确
认插件已成功完成。在下一个插件之前，再由控制器重置锁存。
步骤：
要调整 VSL T 型连续性间隙，请执行以下操作：
1. 关机并根据当地步骤上锁 / 挂签。
2. 从剪脚器底座组件拆下剪脚头组件。
3. 拧松用于固定绝缘偏心轴的 2 颗胶头顶丝。
4. 转动绝缘偏心轴，在绝缘偏心轴的金属部分与砧刀之间获得 0.003 + 0.001 /
-0.000 in. (0.08 + 0.025 / -0.000 mm) 的间隙。
5. 检查调校以确认尺寸，然后重复第 2 步到第 4 步，调整剪脚头的相对侧。
6. 将剪脚头安装在剪脚器底座组件上。
步骤结束。
WARNING
警告
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
Anvil
Set Screws (2)
Insulated
Eccentrics (2)
.003 +.001 / -.000
(0.08 +.025 / -.000)
砧刀
.003 +.001 / -.000
(0.08 +.025 / -.000)
顶丝 (2)
绝缘偏心轴 (2)
