X 轴和 Y 轴调校
第
89
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
X 轴和 Y 轴调校
本节提供调校 X 轴和 Y 轴的说明。
X 轴和 Y 轴必须与插件头对正。
X 和 Y 轴编码器调整
先决条件：
执行插件头 Theta 轴归零步骤：
1. 选择
Machine Setup （机器调校） > Critical Axis Positions （主轴位置）。
2. 将插件头 Theta 轴移至
At 0 (R) （0 (R) 位置）。
3. 选择
Quit, No Save（退出，不保存）。这会将插件头 Theta 轴保持启用状态。
步骤：
要调整 X 轴和 Y 轴编码器，请执行以下操作：
1. 为防止在定位系统移动期间可能对插件刀具造成的损坏，请确保插件头和
剪脚器刀具处于缩回状态。
2. 为防止干扰调校工具，请取下推片头。
3. 将对正模板放在转台上，使用定位销将其固定到位。不要使用大头螺丝进
行固定。
4. 松开急停开关并按下
INTLK RESET （联锁重置）按钮。
5. 选择
IM Diagnostics 图标。等待启动 IM Diagnostics。
有关机器终端操作的特定详细信息，请参考 IM-UPS 和 IM Diagnostics
文档。
CAUTION
小心
在按下急停开关并撤消气压的情况下，导向爪无法保持位置。确保其不会落下并与定
位系统工作台干涉。
WARNING
警告
在机器进入 IM Diagnostics 功能时，机器已通电。
执行下列步骤时务必小心，以免造成人身伤害和设备损坏。
X 轴和 Y 轴调校
本文档支持 Radial 机器。
第
90
页，共
164
页
52986207 修订版 A Radial 机器调校指南
6. 在菜单栏中选择 Machine Setup（机器调校）> Critical Axis Positions（主轴
位置）
。
随即显示下列消息：
7. 选择
Yes （是）。这会归零并停止所有轴。完成时， X 轴和 Y 轴都应该停
在 9x9in. 位置。随即显示
Using the Critical Position Setup （使用主位置调
校）
窗口。
8. 选择
OK （确定）以确保安全。
9. 将调校工具插入插件头组件。
注意
标准调校工具适用于除 2.5 mm 专用机器以外的其他所有机器（2.5 mm 专用机器使用
3 引脚工具） 。在使用 2.5 mm 专用工具时，左侧引脚和中间引脚会卡入导向爪和夹
爪。然后，该工具会插入标准 BEC 模板或剪脚器工具内。中间引脚将被切短，使得具
有 5 mm 跨距的两根外部引脚可用于完成调校。
X 轴和 Y 轴调校
第
91
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
10. 手动降低插件头，直至调校工具伸入到模板孔中，从而确认 0 位。要获
得更精确的调校，请轻按图 57 所示的位置。这将使导向爪在本体内向前
移到头。
确保调校工具中的销在 BEC 模板孔中精确对中。

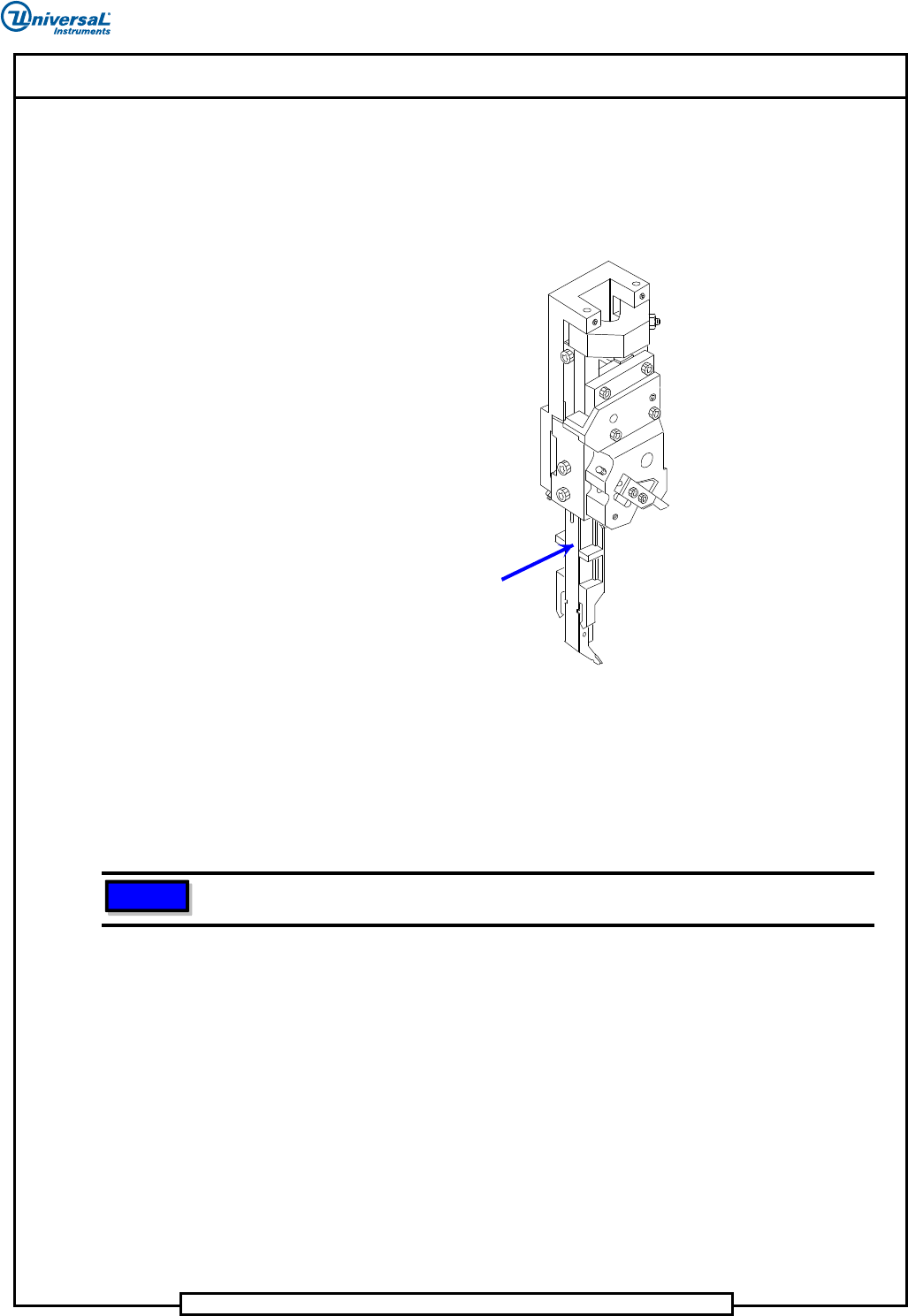

图
57.
推压位置
11. 如果调校工具销已在 BEC 模板孔中精确对中，则无需调整。
如果调校工具销尚未精确对中，则将 Table X Axis（工作台 X 轴）和 Table
Y Axis （工作台 Y 轴）的
Jog Rate （微调速率）均设为 0.001。分别微调 X
和 / 或 Y 轴，直至调校工具销进入孔中。
12. 选择在上述步骤中移动的 X 轴或 Y 轴对应的
Disable （禁用）按钮。
Push here
推压此处
注意
如果两个轴都发生了移动，每次仅禁用一个轴。
