送料器调校 第 31 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 在固定板上安装送料器 要在固定板上安装送料器，请执 行以下操作： 1. 取下 2 颗盖板固定螺丝 （如 图 25 所示） 。 图 25. 取下两颗盖板固定螺丝 2. 将送料器安装到固定板上 （如 图 26 所示） 。 确保将送料器正确地安放在固定板中。使用提供的螺丝 将送料器安装到固 定板上。在安放正确…
送料器调校
本文档支持 Radial 机器。
第
30
页，共
164
页
52986207 修订版 A Radial 机器调校指南
图
23.
切刀俯视图
6. 拧松用于固定切刀支架的 2 颗六角螺丝。
7. 拧松调整螺丝并将切刀滑块拉出，以形成较大的间隙。对切刀支架施加一
些压力，拧紧 2 颗切刀支架螺丝，直至分拆锁垫圈刚好开始折叠。缓慢旋
入调整螺丝，直至获得正确的间隙。
8. 拧紧切刀支架固定螺丝。
步骤结束。
验证送料器调校
Radial
现场套件
中的 Radial 送料器调校固定板提供了更精确的方法来设置
Radial 送料器上的间隙。
图
24. UIC Radial
送料器调校固定板
– 52663301
Cutter "A"
Cutter "B"
TOP VIEW of CUTTERS
.0015 in. (0,038 mm)
Clearance
Cutter "A"
Cutter "B"
切刀 “B”
切刀 “A”
.0015 in.(0,038mm)
间隙
切刀 “A”
切刀 “B”
切刀俯视图
送料器调校
第
31
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。

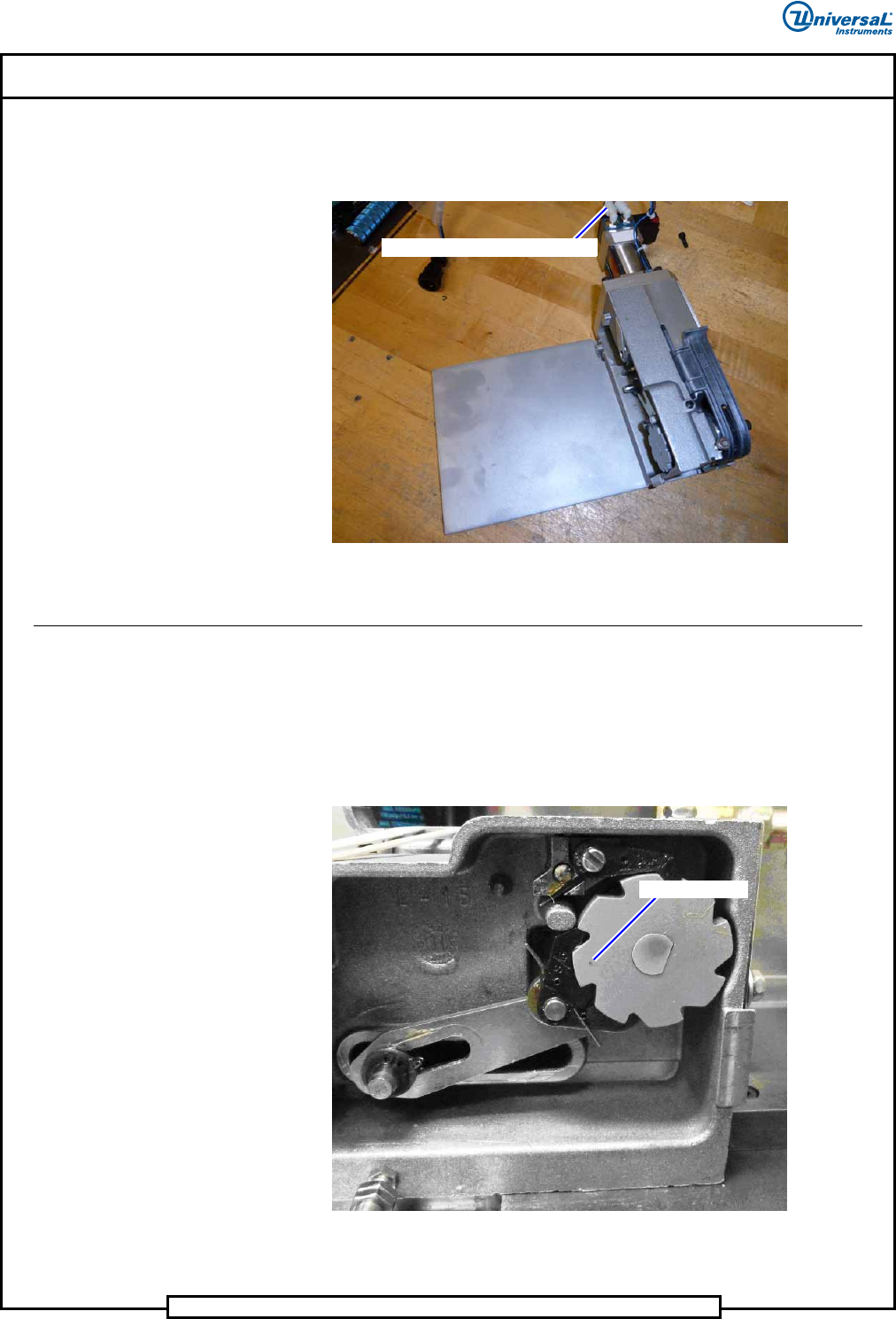

在固定板上安装送料器
要在固定板上安装送料器，请执行以下操作：
1. 取下 2 颗盖板固定螺丝 （如图 25 所示）。
图
25.
取下两颗盖板固定螺丝
2. 将送料器安装到固定板上 （如图 26 所示）。
确保将送料器正确地安放在固定板中。使用提供的螺丝将送料器安装到固
定板上。在安放正确的情况下，送料器应保持稳定无摇摆。
图
26.
将送料器安装到固定板上
Remove 2 Cover Mounting Screws
取下 2 颗盖板固定螺丝
Secure the Feeder in the Fixture
with the Screws Provided with the Fixture
使用固定装置附带的螺丝将送料
器固定在固定装置中
