送料器调校 第 49 页，共 164 页 Radial 机器调校指南 52986207 修订版 A 本文档支持 Radial 机器 。 建议当送料器上的元件类型发生 变化或首次使用送料器时进行此项 调整。 先决条件： • 已完成 第 26 页的 “ 前进冲程初步调整 ” • 已完成 第 44 页的 “ 将送料器与链夹对正 ” • 机器已开机，并且 OPERATING MODE （操作模式） 开关位于 MAINTENANCE （维护） 位…
送料器调校
本文档支持 Radial 机器。
第
48
页，共
164
页
52986207 修订版 A Radial 机器调校指南
步骤：
要调整送料器再下料组件，请执行以下操作：
1. 拧松再下料本体螺丝。调整再下料本体，直至再下料触点与切刀支架的元
件支座部分边缘平齐，并保持不超过 0,25 mm (.010 in.) 的重叠量。请参阅
图 40。

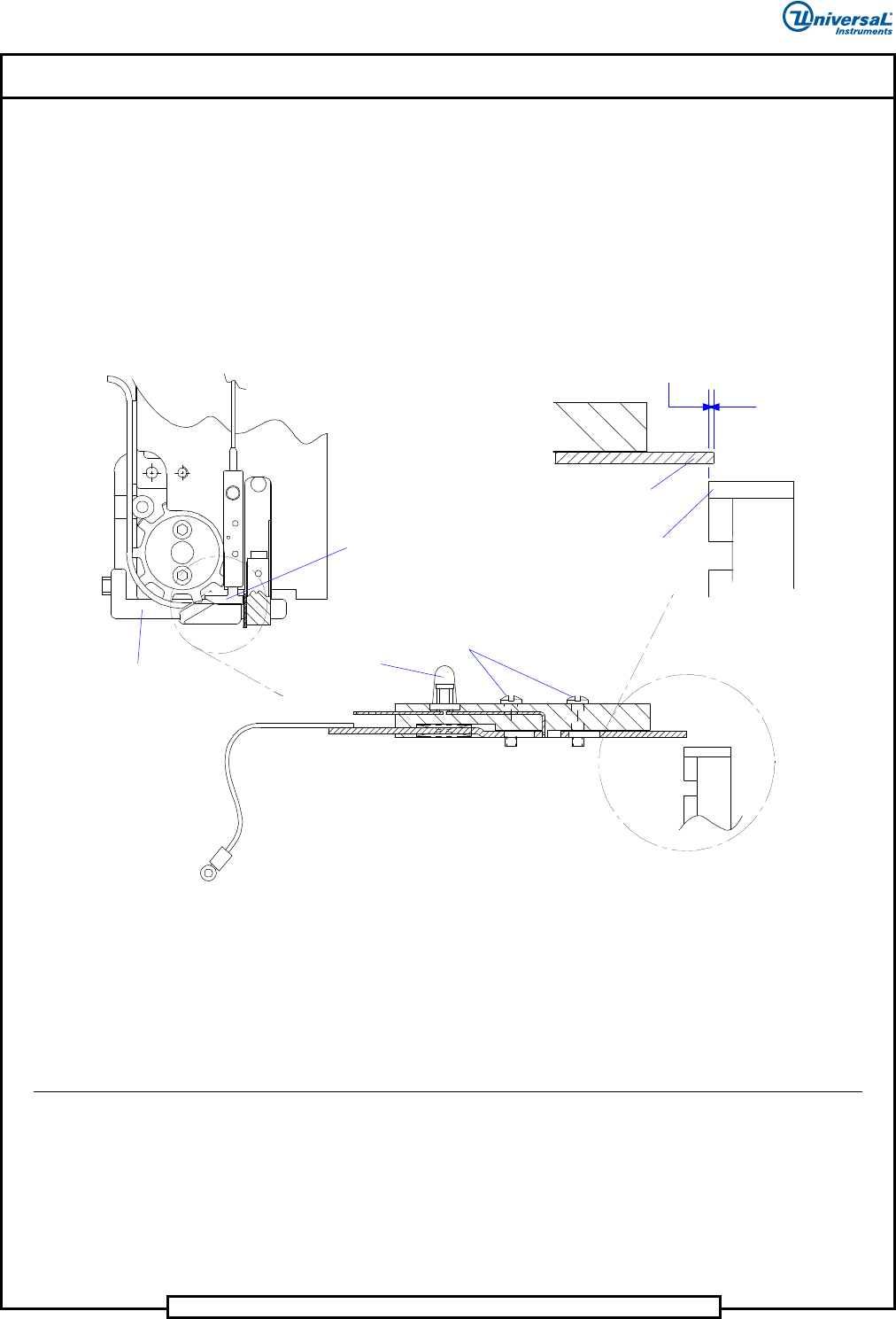

图
40.
再下料本体
-
侧视图
2. 拧松螺丝并交替调整送料器盖和再下料本体的位置，直至获得如第 1 步所
述的结果。在完成调校时，确保拧紧所有螺丝。
步骤结束。
最终前进冲程调整
必须调整前进冲程，使元件引脚能够完全置于链夹中。
如果冲程过短，引脚将无法通过夹子的高点，元件会脱离链夹。如果冲程过长，
引脚将会被推片折弯并导致插件错误。
应该在机器已安装送料器并使用生产元件的情况下执行最终调整。
Dispensing Head - Top View
Cutter
Holder
Ref re Contact
i
Ref re Housing - Side View
i
Ref re Housing Screws
i
Component Support
section of Cutter Holder
Ref re Contact
i
LED
Align Ref re Contact f ush
il
to .010 in. (0,25mm) overlap
of top edge of Component Support
section of Cutter Holder
分配头 - 俯视图
将再下料触点 l 与切刀支架
元件支座部分顶部边缘对
正，并保持 .010 in.
(0,25mm) 的重叠量
再下料触点
再下料触点
切刀支架的元件支
座部分
切刀
支架
再下料本体螺丝
LED
再下料本体 - 侧视图
送料器调校
第
49
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
建议当送料器上的元件类型发生变化或首次使用送料器时进行此项调整。
先决条件：
• 已完成 第 26 页的 “ 前进冲程初步调整 ”
• 已完成 第 44 页的 “ 将送料器与链夹对正 ”
• 机器已开机，并且
OPERATING MODE （操作模式）开关位于
MAINTENANCE （维护）位置
步骤：
要调整前进冲程，请执行以下操作：
1. 移除位于选定站的链夹上的所有元件。
2. 按住电磁阀上的按钮，向前触发主驱动块。
3. 观察推片是否将元件引脚一直推送到链夹的槽口中。推片应该接触到引脚
前部，而引脚应该接触到链夹中的槽口后部。元件应该能够轻松地在链夹
中上下移动。
4. 松开电磁阀上的按钮并从链夹中取出元件。从侧面检查并确认引脚是笔直
的。
5. 如果引脚发生弯曲，则需要调整。按下急停开关，断开送料器的气源。
注意
确保从纸板带送入的元件没有弯曲的引脚。
WARNING
警告
在 OPERATING MODE（操作模式）开关位于 MAINTENANCE（维护）位置时操作机器可
能存在危险，并且只能由合格的技术人员来进行。在恢复正常操作之前，必须先取消
OPERATING MODE （操作模式）开关。
