送料器调校 本文档支持 Radial 机器 。 第 30 页，共 164 页 52986207 修订版 A Radial 机器调校指南 图 23. 切刀俯视图 6. 拧松用于固定切刀支架的 2 颗六 角螺丝。 7. 拧松调整螺丝并将切刀滑块拉出，以形成较大的 间隙。对切刀支架施加一 些压力，拧紧 2 颗切刀支架螺丝，直至分拆锁垫圈刚好开始折叠。缓慢旋 入调整螺丝，直至获得正确的间 隙。 8. 拧紧切刀支架固定螺丝。 步骤结束。 验证送料…
送料器调校
第
29
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
先决条件：
已成功执行下列过程：
• 第 26 页的 “ 前进冲程初步调整 ”
• 第 27 页的 “ 驱动块间隙调整 ”
步骤：
要调整切刀，请执行以下操作：
1. 关机并根据当地步骤上锁 / 挂签。
2. 如果需要，从送料器中取出携带元件的纸板带。

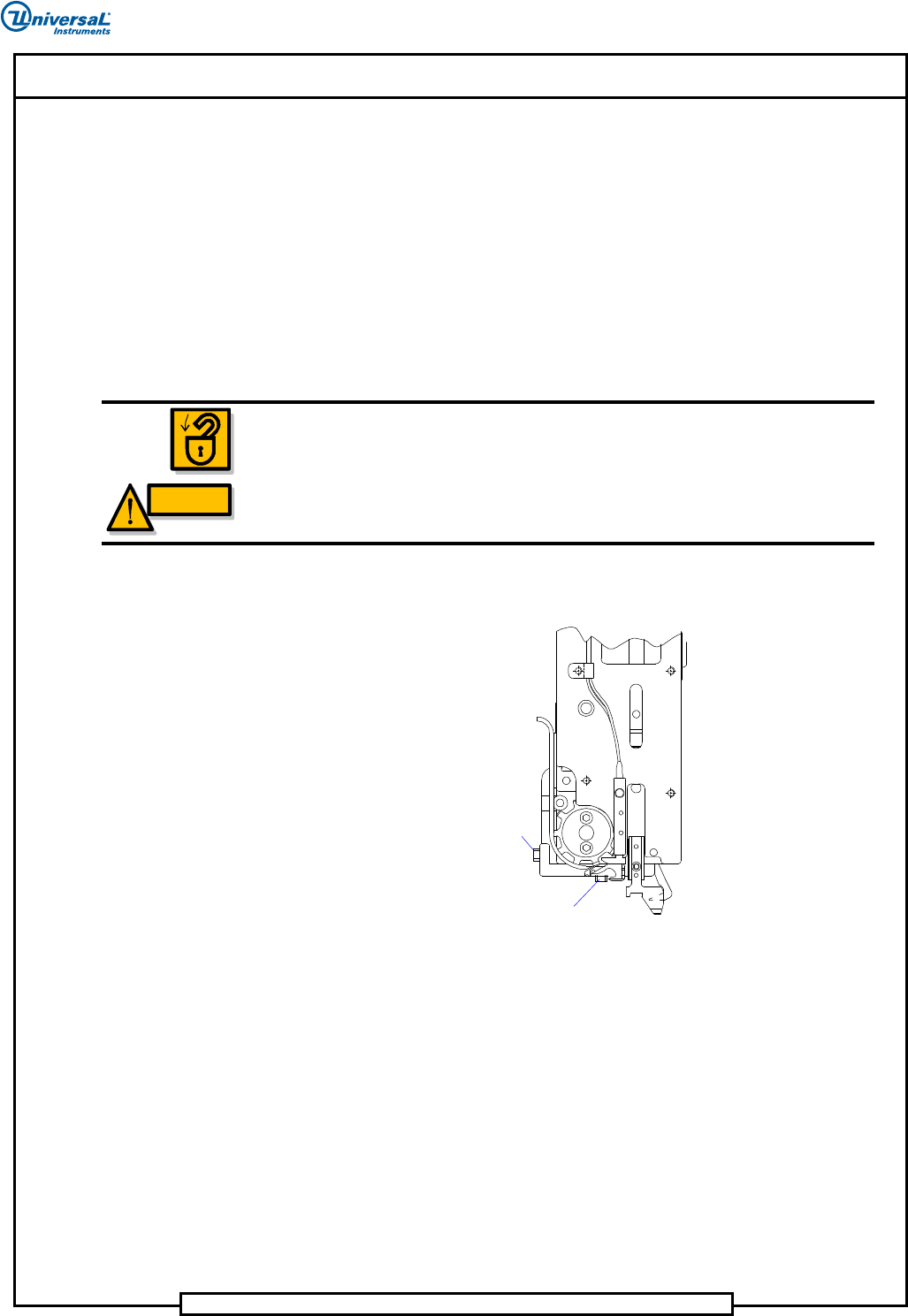

图
22.
送料器 （分配头）
-
俯视图
3. 从机器上拆下送料器。
4. 使用提供的销 (p/n 30535802)，手动向前推主驱动块，直至接合切刀的刀
刃。
5. 使用塞尺检查切刀刀片之间的间隙 （如图 23 所示）。如果存在 0,038 mm
(.0015 in.) 的间隙，则无需调整。确保切刀彼此平行，并且沿切刀整个长度
方向的间隙都是一致的。如果需要调整，则继续第 5 步。
WARNING
警告
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
Adjusting
screw
Cutter holder
screws (2)
Dispensing Head Top View
调整
螺丝
切刀支架
螺丝 (2)
分配头俯视图
送料器调校
本文档支持 Radial 机器。
第
30
页，共
164
页
52986207 修订版 A Radial 机器调校指南

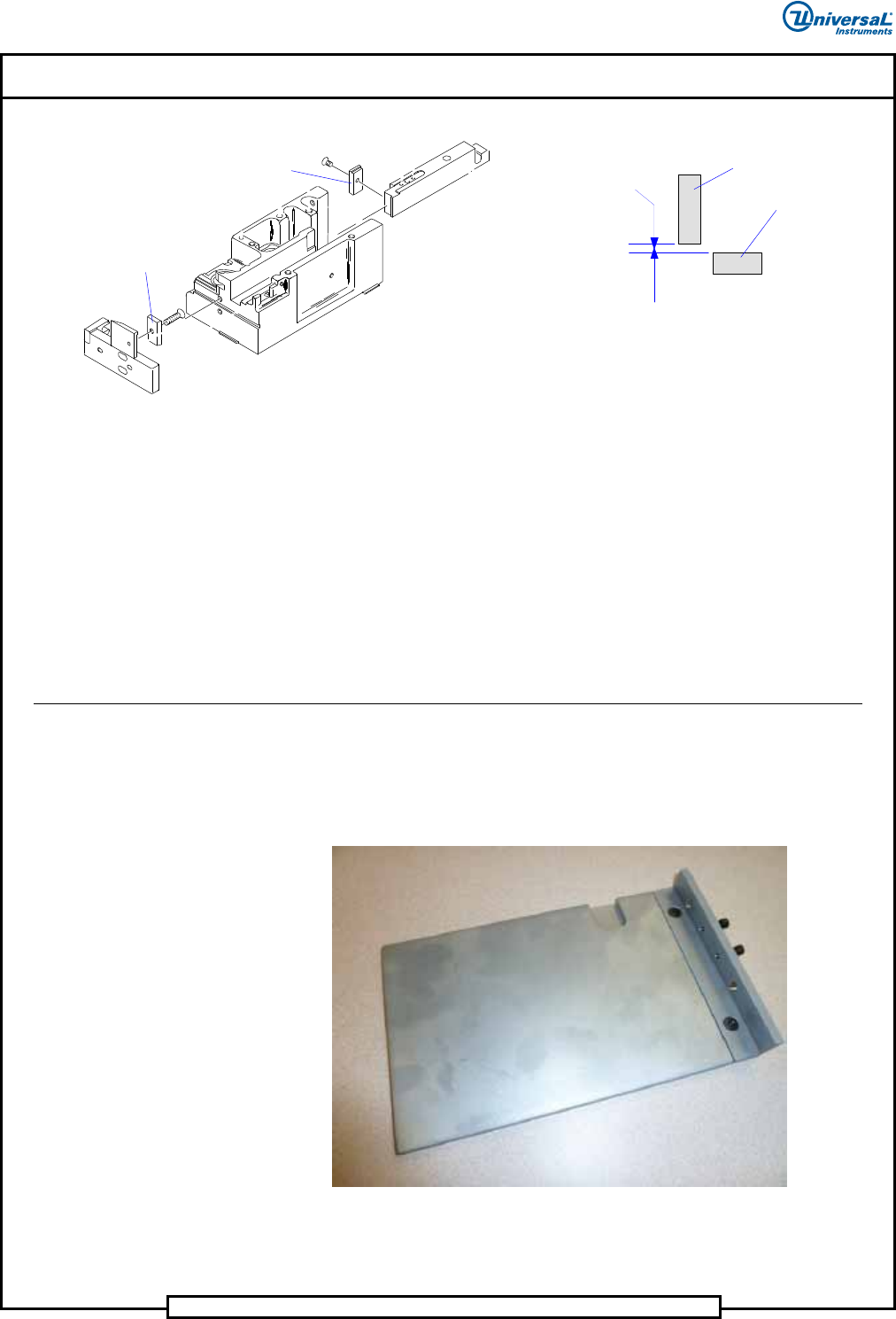

图
23.
切刀俯视图
6. 拧松用于固定切刀支架的 2 颗六角螺丝。
7. 拧松调整螺丝并将切刀滑块拉出，以形成较大的间隙。对切刀支架施加一
些压力，拧紧 2 颗切刀支架螺丝，直至分拆锁垫圈刚好开始折叠。缓慢旋
入调整螺丝，直至获得正确的间隙。
8. 拧紧切刀支架固定螺丝。
步骤结束。
验证送料器调校
Radial
现场套件
中的 Radial 送料器调校固定板提供了更精确的方法来设置
Radial 送料器上的间隙。
图
24. UIC Radial
送料器调校固定板
– 52663301
Cutter "A"
Cutter "B"
TOP VIEW of CUTTERS
.0015 in. (0,038 mm)
Clearance
Cutter "A"
Cutter "B"
切刀 “B”
切刀 “A”
.0015 in.(0,038mm)
间隙
切刀 “A”
切刀 “B”
切刀俯视图
送料器调校
第
31
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
在固定板上安装送料器
要在固定板上安装送料器，请执行以下操作：
1. 取下 2 颗盖板固定螺丝 （如图 25 所示）。

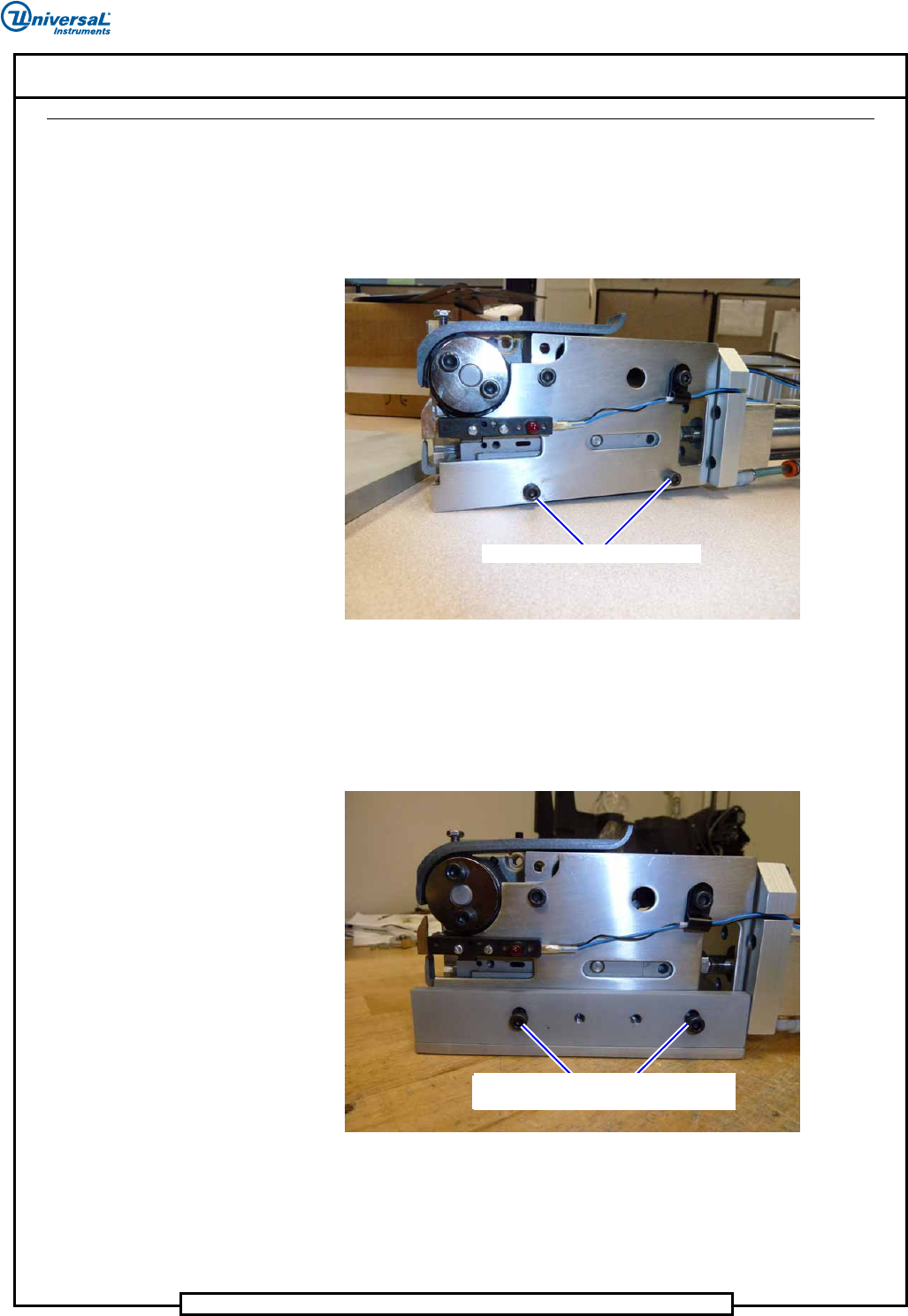

图
25.
取下两颗盖板固定螺丝
2. 将送料器安装到固定板上 （如图 26 所示）。
确保将送料器正确地安放在固定板中。使用提供的螺丝将送料器安装到固
定板上。在安放正确的情况下，送料器应保持稳定无摇摆。
图
26.
将送料器安装到固定板上
Remove 2 Cover Mounting Screws
取下 2 颗盖板固定螺丝
Secure the Feeder in the Fixture
with the Screws Provided with the Fixture
使用固定装置附带的螺丝将送料
器固定在固定装置中
