剪脚头调校 本文档支持 Radial 机器 。 第 124 页，共 164 页 52986207 修订版 A Radial 机器调校指南 备注： 此过程所显示和 使用的屏幕和 数值仅为示例，它们可能 不会确切地反映 用户所 看到的屏幕。 步骤： 要将剪脚器归零，请执行以下操 作： 1. 在 Clinch Theta （剪脚器 Theta 轴） 窗口中，选择 Zero （归零） 。 2. 在 Zero - Clinch Theta （归零…
剪脚头调校
第
123
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
1. 关机并根据当地步骤上锁 / 挂签。
2. 从剪脚器底座组件拆下剪脚头组件。
3. 拧松固定顶丝。
4. 向内转动顶柱调整顶丝，直至其底部伸出。
5. 将顶柱调整顶丝向外转动四分之一圈。
6. 拧紧凹头固定顶丝。
7. 重复第 2 步到第 5 步，以调整剪脚头组件的相对侧。
8. 将剪脚头组件安装到剪脚器底座组件。
步骤结束。
剪脚器归零
每次在垂直位置将剪脚器归零时，都必须执行以下步骤。未能遵循此方法会导
致剪脚器进入极限状态。
先决条件：
机器进入 IM Diagnostics > Machine Set-up （机器调校） > Critical Axis Positions
（主轴位置）
WARNING
警告
执行此步骤时，必须关机，并执行当地上锁 / 挂签步骤，以确保人身安全。
Socket Set
Screw
Plunger
Adjustment
Screw
固定
顶丝
顶柱
调整
顶丝
剪脚头调校
本文档支持 Radial 机器。
第
124
页，共
164
页
52986207 修订版 A Radial 机器调校指南
备注：
此过程所显示和使用的屏幕和数值仅为示例，它们可能不会确切地反映用户所
看到的屏幕。
步骤：
要将剪脚器归零，请执行以下操作：

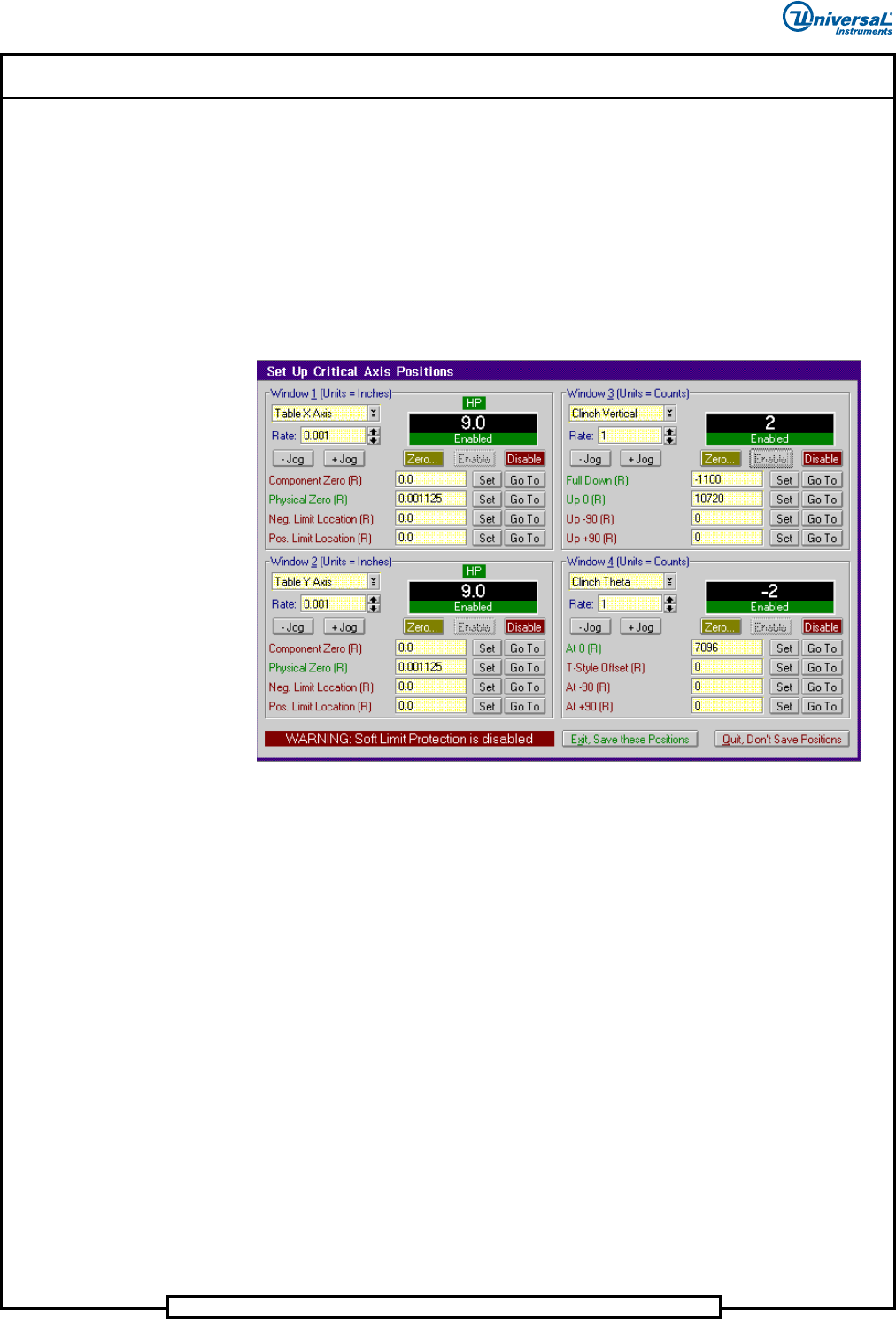

1. 在
Clinch Theta （剪脚器 Theta 轴）窗口中，选择 Zero （归零）。

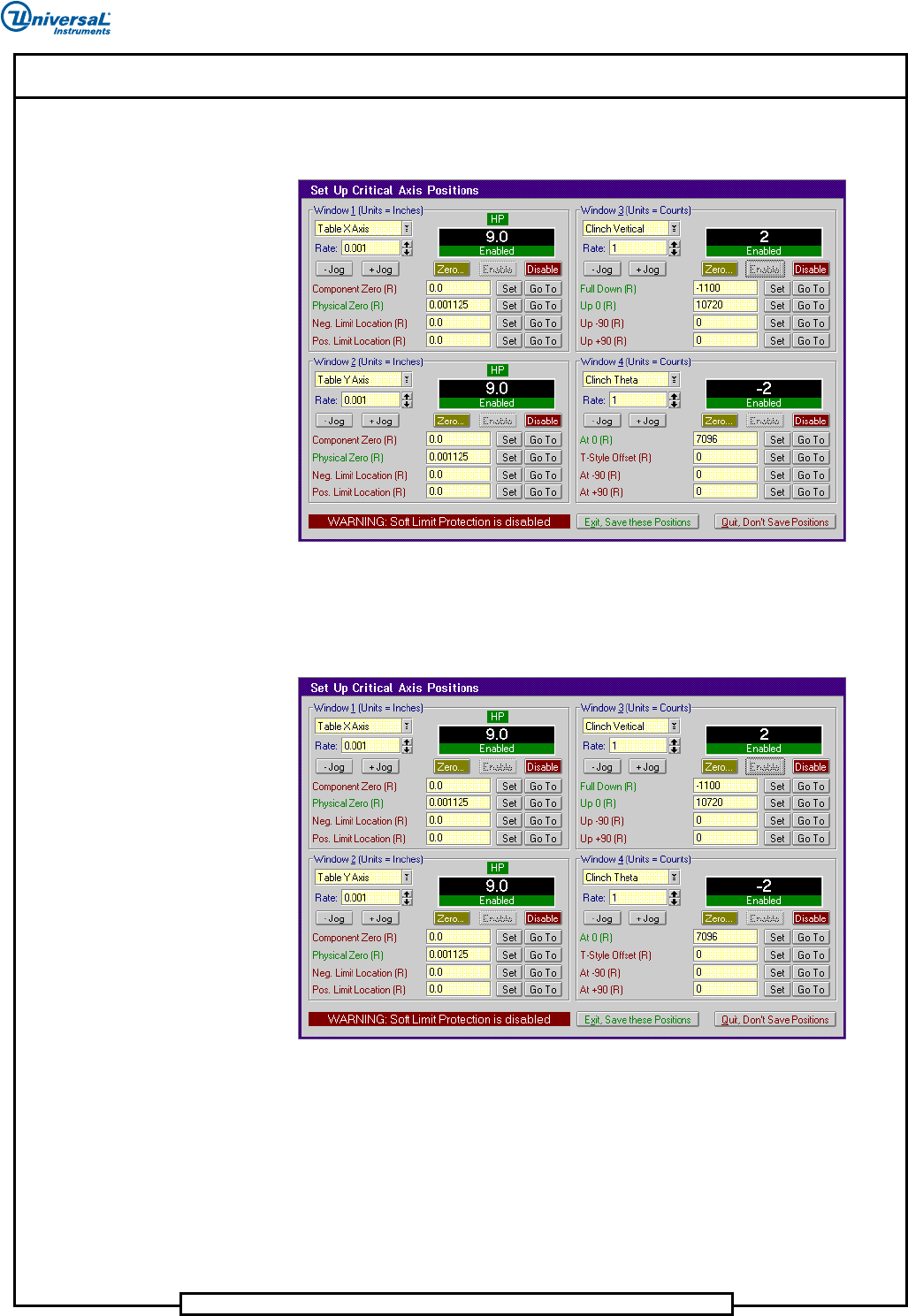

2. 在
Zero - Clinch Theta（归零 - 剪脚器 Theta 轴）屏幕中，选择 Zeroing Method:
Seek Negative Limit, Reverse, Seek Home Pulse （归零方法：寻找负极限，反
转，寻找原点脉冲）
。
剪脚头调校
第
125
页，共
164
页
Radial 机器调校指南 52986207 修订版 A
本文档支持 Radial 机器。
3. 在 Clinch Vertical （剪脚器垂直轴）窗口中，选择 Zero （归零）。
4. 在
Clinch Vertical （剪脚器垂直轴）字段中，选择 +Jog （+ 微调）并微调至
+4000 点。（从较大的增量开始，在接近 +4000 点时使用较小的增量继续
调整。）
